Tekniset tiedot

Tyyppikilven merkintä
at site
max. pressure saftey valve
factory - aline
at site
4.3.2

Tyyppiavain

Nro
1 Laitenimi
2 Auto
3 Suurin sallittu käyttöpaine
(bar)
4.4

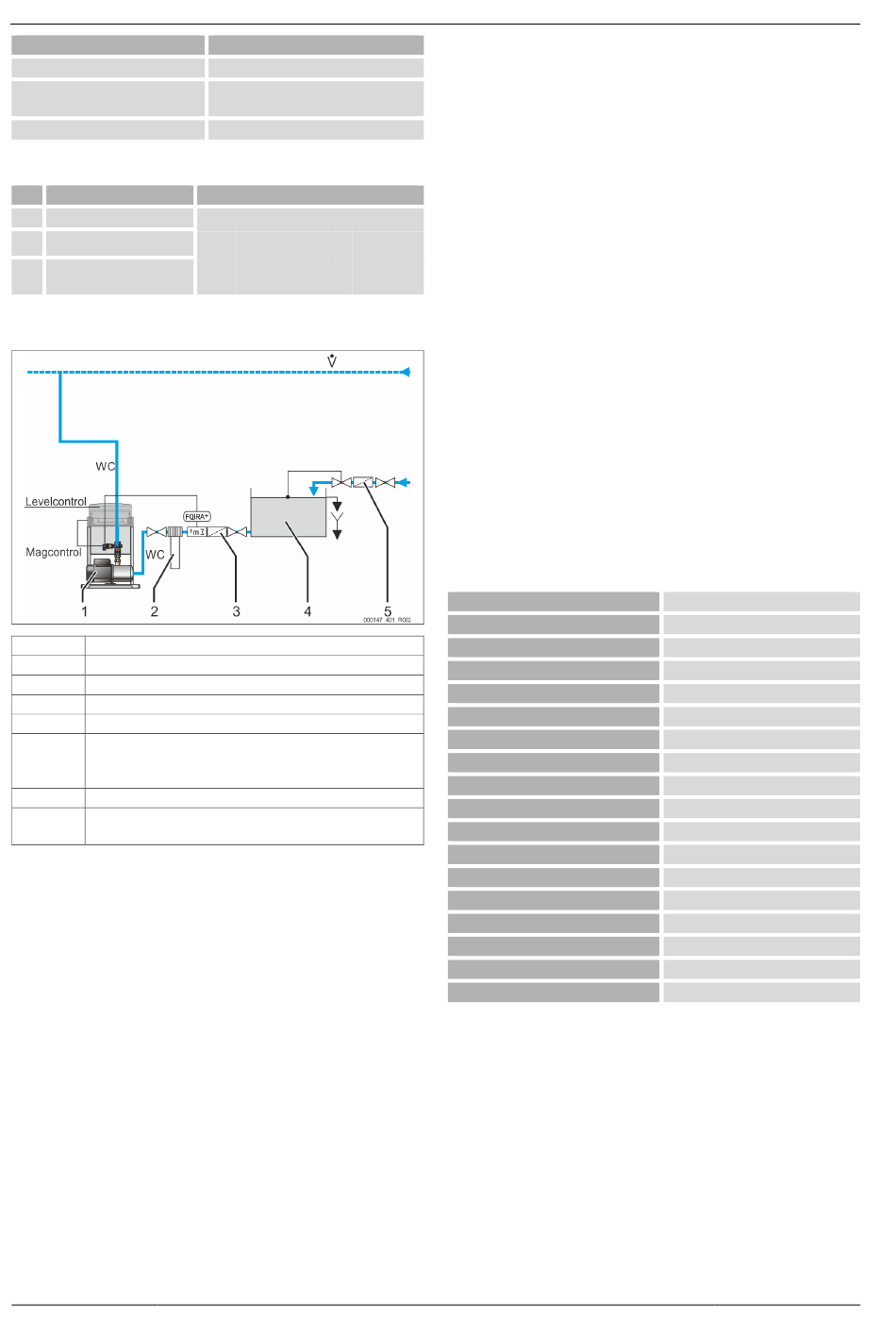

Toiminta

1 Pumppu "PU"
2 Pehmennyslaite "Fillsoft"
3 Kontaktivesimittari "FQIRA+"
4 Verkonerotussäiliö "BT"
5 Lianerotin "ST"
WC Lisäsyöttöletkut
•
Verkonerotussäiliöstä pumpulle (imuletku)
•
Pumpulta laitteistojärjestelmään (paineletku)
Levelcontrol Ulkoinen signaalijohto Levelcontrol-lisäsyöttövaihtoehdolle
Magcontrol Sisäinen signaalijohto Magcontrol-lisäsyöttövaihtoehdolle
•
"PIS"-paineanturilta ohjaukselle
Laitteen ohjaus säätelee pumpun välityksellä tuoreen veden lisäsyöttöä
laitteistojärjestelmään.
Samalla ohjaus valvoo seuraavia toimintoja:
•
Lisäsyöttöaikaa
•
Lisäsyöttösyklejä
•
Lisäsyöttömäärää valinnaisesti asennetun kontaktivesimittarin kanssa
Valvonnalla havaitaan pienet vuodot laitteiston verkossa. Vuoto keskeyttää veden
lisäsyötön ohjauksen kautta, jos lisäsyöttöaika tai lisäsyöttösyklit ylittyvät.
Integroitu vedenpuutekatkaisin pysäyttää pumpun kuivakäynnin välttämiseksi.
Laitteen avulla voidaan säätää "Magcontrol"- ja "Levelcontrol"-
lisäsyöttövaihtoehtoja. Lisäsyöttövaihtoehdot riippuvat laitteistojärjestelmästä.
•
Veden lisäsyöttö laitteistojärjestelmään, jossa on kalvopaisuntasäiliö
(Magcontrol).
Jos laitteistojärjestelmän vähimmäiskäyttöpaine alittuu, paineanturi antaa
ohjaukselle signaalin. Ohjaus käynnistää pumpun. Lisää tuoretta vettä
syötetään verkonerotussäiliöstä laitteistojärjestelmään. Laitteistojärjestelmän
täyttöpaineen laskeminen,  7.2 "Selvitä ohjauksen vähimmäiskäyttöpaine
P0",  262.
Veden lisäsyöttö laitteistojärjestelmään, jossa on paineenpitoasema (Levelcontrol).
Paineenpitoasemaan sisältyy paisuntasäiliön täyttötilan valvonta. Jos
vähimmäistäyttötaso alittuu, aktivoituu signaali paineenpitoasemasta laitteen
ohjaukselle. Ohjaus käynnistää pumpun. Lisää tuoretta vettä syötetään
verkonerotussäiliöstä laitteistojärjestelmään.
Lisäsyöttövaihtoehto määritetään asiakasvalikossa,  9.2.1 "Asiakasvalikko",
 266.
258 — Suomi
Merkitys
Asetettu pienin käyttöpaine
Tehtaalla asetettu varoventtiilin
käynnistyspaine
Asetettu varoventtiilin käynnistyspaine
Tyyppiavain (esimerkki)
Fillcontrol Auto A 5,5
1 2 3
Fillcontrol Auto —29.07.2024
Lisävarusteyhdistelmällä valvotaan tarvittaessa muita ohjauksen toimintoja.
Seuraavia osia on saatavana valinnaisina lisävarusteina:
•
"Reflex Fillsoft" -pehmennyslaite
•
"FQIRA+"-kontaktivesimittari

Huomautus!
Valinnaiset lisävarusteet,  4.6 "Valinnaiset lisävarusteet",  258.
4.5 Toimituksen sisältö
Toimituksen sisältö kuvataan kuormakirjassa, josta käy ilmi pakkauksen sisältö.
Toimi seuraavasti:
1. Tarkista heti tuotteiden saavuttua, että toimituksesta ei puutu mitään eikä
siinä ole vaurioita.
2. Ilmoita mahdollisista kuljetusvaurioista välittömästi.
Perusvarusteet lisäsyöttöä varten:
•
Esiasennettu laite.
•
Käyttöohje.
4.6 Valinnaiset lisävarusteet
Laitteeseen on saatavana seuraavat lisävarusteet:
•
Kontaktivesimittari "FQIRA+".
•
Laajennukset Reflex Basic -ohjauksiin.
–
Väylämoduulit
•
Profibus DP
•
Ethernet

Huomautus!
Lisävarusteiden mukana toimitetaan erilliset käyttöohjeet.
5 Tekniset tiedot
Sallittu ympäristön lämpötila
Kotelointiluokka
Melutaso
Sähköteho
Sähkökytkentä
Sulake
RS-485-liitäntöjen määrä
Paino
Korkeus
Leveys
Syvyys
Tulon liitäntä
Ulostulon liitäntä
Pumppausteho
Maks. tulopaine
Maks. työpaine
Sallittu käyttöylipaine
Sallittu käyttölämpötila
0–35 °C
IP 54
55 dB
750 W
230 V / 50 Hz
4 A
2
25,5 kg
690 mm
470 mm
440 mm
G 1 ¼
G 1"
4,2 m³/h
10 bar
5,5 bar
10 bar
70 °C
