10.1

Esquema de mantenimiento

El plan de mantenimiento es un resumen de las actividades periódicas efectuadas
dentro del marco del mantenimiento.
Actividad
Comprobar la estanqueidad,  10.2
"Comprobación de la estanqueidad exterior",
 69.
•
Bomba «PU»
•
Uniones atornilladas de las
conexiones

Limpieza del colector de suciedad

•
 10.3 "Limpieza del colector de
suciedad",  69.
Comprobar la función de realimentación
•
 7.6 "Comprobación del
funcionamiento",  63.
Comprobar los valores de ajuste específicos
de la instalación del control,  9.2.1 "Menú
del cliente",  66.
•
Presión mínima de servicio «P
•
Presión de la válvula de seguridad
«P ».
SV

¡Nota!
Ajuste la presión de servicio mínima con la presión previa en el recipiente
de expansión de presión de membrana.
–
En caso necesario, corrija la presión previa del recipiente de
expansión de presión de membrana.
10.2 Comprobación de la estanqueidad exterior
Compruebe la estanqueidad de los siguientes componentes del dispositivo:
–
Bomba "PU" y atornilladuras.
•
Obturar las fugas en las conexiones o, dado el caso, cambiar las
conexiones.
•
Obturar las atornilladuras no estancas o, dado el caso, cambiarlas.
10.3 Limpieza del colector de suciedad
Limpie el colector de suciedad «ST» según los siguientes intervalos:
•
Tras la primera puesta en servicio.
•
Tras un servicio prolongado.
–
Dependiendo de las condiciones de servicio.
•
Tras una parada prolongada.
•
Como máximo tras un año en servicio continuo.
1. Accione la tecla «Stop» del panel de mando del control.
Intervalo
x x Cada año
Depende de las
x condiciones de
servicio
x Cada año
x Cada año
».
0
Fillcontrol Auto —29.07.2024
–
El equipo no funciona y las bombas se desconectan.
2. Conecte la llave esférica delante del colector de suciedad «ST» en la tubería
de realimentación al depósito separador de red.

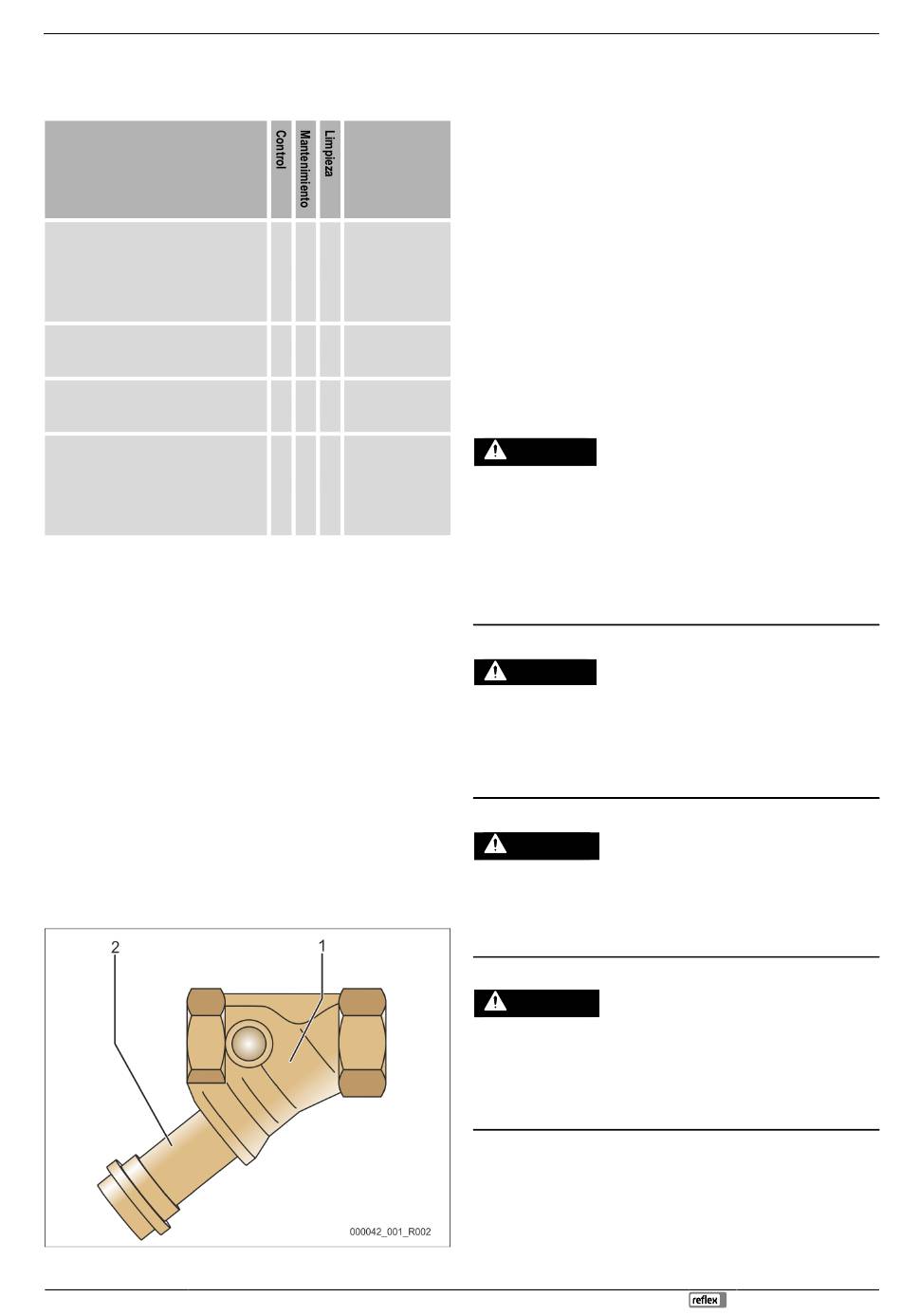

3. Gire despacio el inserto del colector de suciedad (2) del colector de suciedad
(1) para que pueda salir la presión residual de la pieza de la tubería.
4. Extraiga el tamiz del inserto del colector de suciedad.
5. Lave el tamiz con agua limpia.
6. Limpie el tamiz con un cepillo suave.
7. Vuelva a colocar el tamiz limpio en el inserto del colector de suciedad.
8. Compruebe si la junta del inserto del colector de suciedad presenta daños.
9. Vuelva a atornillar el inserto del colector de suciedad en la carcasa del
colector de suciedad «ST» (1).
10. Abra la llave esférica delante del colector de suciedad «ST» (1).
11. Cambie al modo automático.
La limpieza del colector de suciedad ha finalizado.

¡Nota!
Limpie el resto de colectores de suciedad instalados en el sistema de la
instalación (por ejemplo, en el Fillset).
•
Para ello, repita los pasos descritos para la limpieza del colector de
suciedad.
11

Desmontaje

PELIGRO
Lesiones mortales a causa de descarga eléctrica.
En caso de contacto con componentes bajo corriente se producen lesiones
mortales.
•
Asegúrese de que la instalación en la que se monta el equipo esté
desconectada de la tensión.
•
Asegúrese de que la instalación no pueda volver a ser conectada por
otras personas.
•
Asegúrese de que los trabajos de montaje en la conexión eléctrica del
equipo solo los lleven a cabo técnicos electricistas y según las normas
electrotécnicas.
PELIGRO
Lesiones mortales a causa de descarga eléctrica
En algunas partes de la pletina del dispositivo, incluso después de haber
extraído el conector de red de la alimentación de tensión, es posible que haya
una tensión de 230 V.
•
Antes de retirar las cubiertas, desconecte completamente el control del
dispositivo de la alimentación de tensión.
•
Verifique que la pletina está libre de tensión.
CUIDADO
Peligro de quemaduras
La salida de medio caliente puede causar quemaduras.
•
Mantenga una distancia suficiente respecto al medio que fluye hacia el
exterior.
•
Utilice equipamiento de protección personal adecuado (guantes y gafas
de protección).
CUIDADO
Peligro de quemaduras en superficies calientes
En instalaciones de calefacción pueden producirse quemaduras en la piel a
causa de temperaturas de la superficie demasiado elevadas.
•
Espere a que las superficies calientes se hayan enfriado o utilice
guantes de protección.
•
El explotador debe colocar las correspondientes indicaciones de
advertencia cerca del equipo.
Desmontaje
Español — 69
