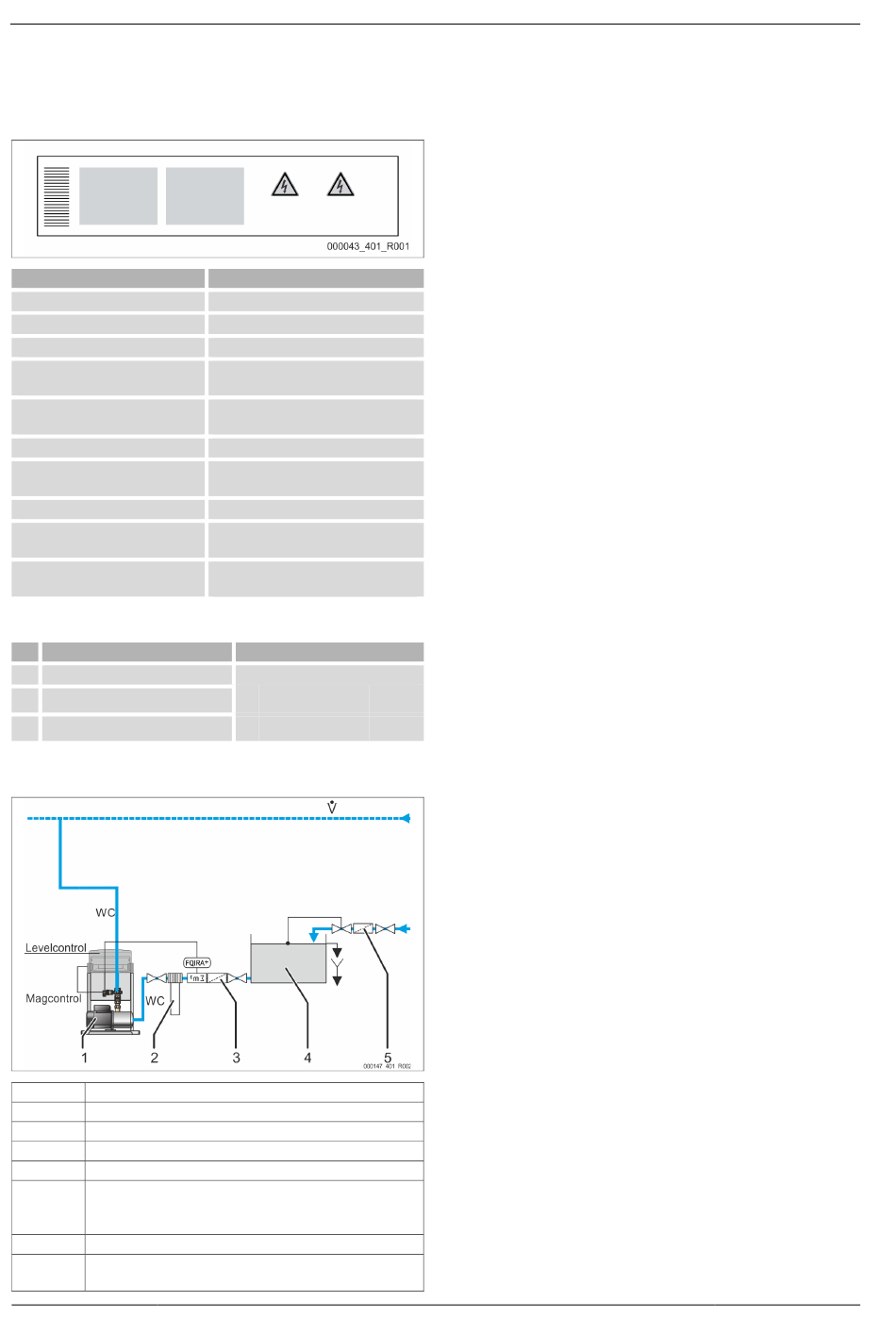

Identifikation; Typenschild; Typenschlüssel; Funktion - Reflex Fillcontrol Auto Original Operating Manual

Gerätebeschreibung
4.3

Identifikation

4.3.1

Typenschild

Dem Typenschild entnehmen Sie Angaben zum Hersteller, zum Baujahr, zur
Herstellnummer sowie zu den technischen Daten.
Eintrag auf dem Typenschild
Type
Serial No.
min. / max. allowable pressure P
max. continuous operating
temperature
min. / max. allowable temperature /
flow temperature TS
Year built
min. operating pressure set up on
shop floor
at site
max. pressure saftey valve
factory - aline
at site
4.3.2 Typenschlüssel
Nr.
1 Gerätename
2 Auto
3 Maximaler Arbeitsdruck (in bar)
4.4

Funktion

Pumpe „PU"
1
Enthärtungsanlage „Fillsoft"
2
Kontaktwasserzähler „FQIRA+"
3
Netztrennbehälter „BT"
4
Schmutzfänger „ST"
5
WC Nachspeiseleitungen
•
Vom Netztrennbehälter zur Pumpe (Saugleitung)
•
Von der Pumpe zum Anlagensystem (Druckleitung)
Levelcontrol Externe Signalleitung für Nachspeisevariante Levelcontrol
Magcontrol Interne Signalleitung für die Nachspeisevariante Magcontrol
• Vom Drucksensor „PIS" zur Steuerung
6 — Deutsch
Bedeutung
Gerätebezeichnung
Seriennummer
Minimaler / Maximaler zulässiger Druck
Maximale Dauerbetriebstemperatur
Minimale / maximale zulässige
Temperatur / Vorlauftemperatur TS
Baujahr
Werkseitig eingestellter
Mindestbetriebsdruck
Eingestellter Mindestbetriebsdruck
Werkseitig eingestellter Ansprechdruck
vom Sicherheitsventil
Eingestellter Ansprechdruck vom
Sicherheitsventil
Typenschlüssel (Beispiel)
Fillcontrol Auto A 5,5
1 2 3
Fillcontrol Auto —29.07.2024
Die Steuerung vom Gerät regelt über die Pumpe die Nachspeisung von
Frischwasser für das Anlagensystem.
Dabei werden folgende Funktionen von der Steuerung überwacht:
•
Die Nachspeisezeit
•
Die Nachspeisezyklen
•
Die Nachspeisemenge mit der optionalen Installation eines
Kontaktwasserzählers
Durch die Überwachung werden kleine Leckagen im Anlagennetz erkannt. Bei
einer Leckage wird die Nachspeisung von Wasser durch die Steuerung
unterbrochen, wenn die Nachspeisezeit oder die Nachspeisezyklen überschritten
werden. Ein integrierter Wassermangelschutz schaltet die Pumpe ab, um einen
Trockenlauf zu vermeiden.
Mit dem Gerät sind die zwei Nachspeisevarianten „Magcontrol" oder „Levelcontrol"
einstellbar. Die Nachspeisevarianten sind abhängig vom Anlagensystem.
•
Nachspeisen von Wasser im Anlagensystem mit einem Membran-
Druckausdehnungsgefäß (Magcontrol).
Wird der Mindestbetriebsdruck vom Anlagensystem unterschritten, gibt der
Drucksensor ein Signal an die Steuerung. Die Steuerung schaltet die Pumpe
ein. Frischwasser wird aus dem Netztrennbehälter in das Anlagensystem
nachgespeist. Für die Berechnung des Fülldruckes in das Anlagensystem,
 7.2 "Mindestbetriebsdruck P0 für Steuerung ermitteln",  11.
•
Nachspeisen von Wasser im Anlagensystem mit einer Druckhaltestation
(
Levelcontrol).
Eine Druckhaltestation besitzt eine Überwachung des Füllstandes im
Ausdehnungsgefäß. Wird der Mindestfüllstand unterschritten, wird ein Signal
von der Druckhaltestation an die Steuerung des Gerätes ausgelöst. Die
Steuerung schaltet die Pumpe ein. Frischwasser wird aus dem
Netztrennbehälter in das Anlagensystem nachgespeist.
Die Einstellung der Nachspeisevariante erfolgt im Kundenmenü,  9.2.1
"Kundenmenü",  15.
Mit der Kombination von Zusatzausrüstungen werden bei Bedarf weitere
Funktionen in der Steuerung überwacht.
Folgende Komponenten sind als optionale Zusatzausrüstung erhältlich:
• Enthärtungsanlage „Reflex Fillsoft"
• Kontaktwasserzähler „FQIRA+"

Hinweis!
Für die Optionale Zusatzausrüstung,  4.6 "Optionale
Zusatzausrüstung",  6.
4.5

Lieferumfang

Der Lieferumfang ist auf dem Lieferschein beschrieben und der Inhalt auf der
Verpackung angezeigt.
Gehen Sie wie folgt vor:
1. Prüfen Sie sofort nach dem Wareneingang die Lieferung auf Vollständigkeit
und Beschädigungen.
2. Zeigen Sie mögliche Transportschäden sofort an.
Grundausrüstung zur Nachspeisung:
•
Das vormontierte Gerät.
•
Betriebsanleitung.
4.6 Optionale Zusatzausrüstung
Folgende Zusatzausrüstungen sind für das Gerät erhältlich:
•
Kontaktwasserzähler "FQIRA+".
•
Erweiterungen für Reflex Basic-Steuerungen.
–
Bus-Module
•
Profibus DP
•
Ethernet

Hinweis!
Mit den Zusatzausrüstungen werden separate Betriebsanleitungen
ausgeliefert.
