6.6

Certificazione di montaggio e messa in servizio


Avvertenza!
La certificazione di montaggio e messa in servizio si trova alla fine del
manuale d'uso.
7

Prima messa in servizio


Avvertenza!
Confermare l'esecuzione a regola d'arte del montaggio e della messa in
servizio nella certificazione di montaggio e messa in servizio. Da ciò
dipenderà il riconoscimento dei diritti alla garanzia contro vizi e difetti.
–
Fare eseguire la prima messa in servizio e la manutenzione
annuale al servizio di assistenza tecnica Reflex.
7.1

Requisiti preliminari per la messa in servizio

L'apparecchio è pronto per la prima messa in servizio quando sono concluse le
attività descritte nel capitolo Montaggio. Per la prima messa in servizio, verificare
quanto segue:
•
la posa in opera dell'apparecchio è terminata.
•
La realizzazione degli allacciamenti lato acqua con il circuito dell'impianto è
completata.
•
I rubinetti di arresto dell'apparecchio sono chiusi.
–
Rubinetto di arresto dalla tubazione di rabbocco "DC" al circuito
dell'impianto.
–
Rubinetto di arresto dalla tubazione di rabbocco "WC" alla rete di
acqua dolce.
•
Il monitoraggio della pressione "PIS" è pronto al funzionamento.
•
La realizzazione dell'allacciamento elettrico è stata eseguita secondo le
norme nazionali e locali vigenti.
Verificare l'alimentazione di 230 V nel contatto della spina di rete. L'unità di
controllo si trova in modalità di arresto.

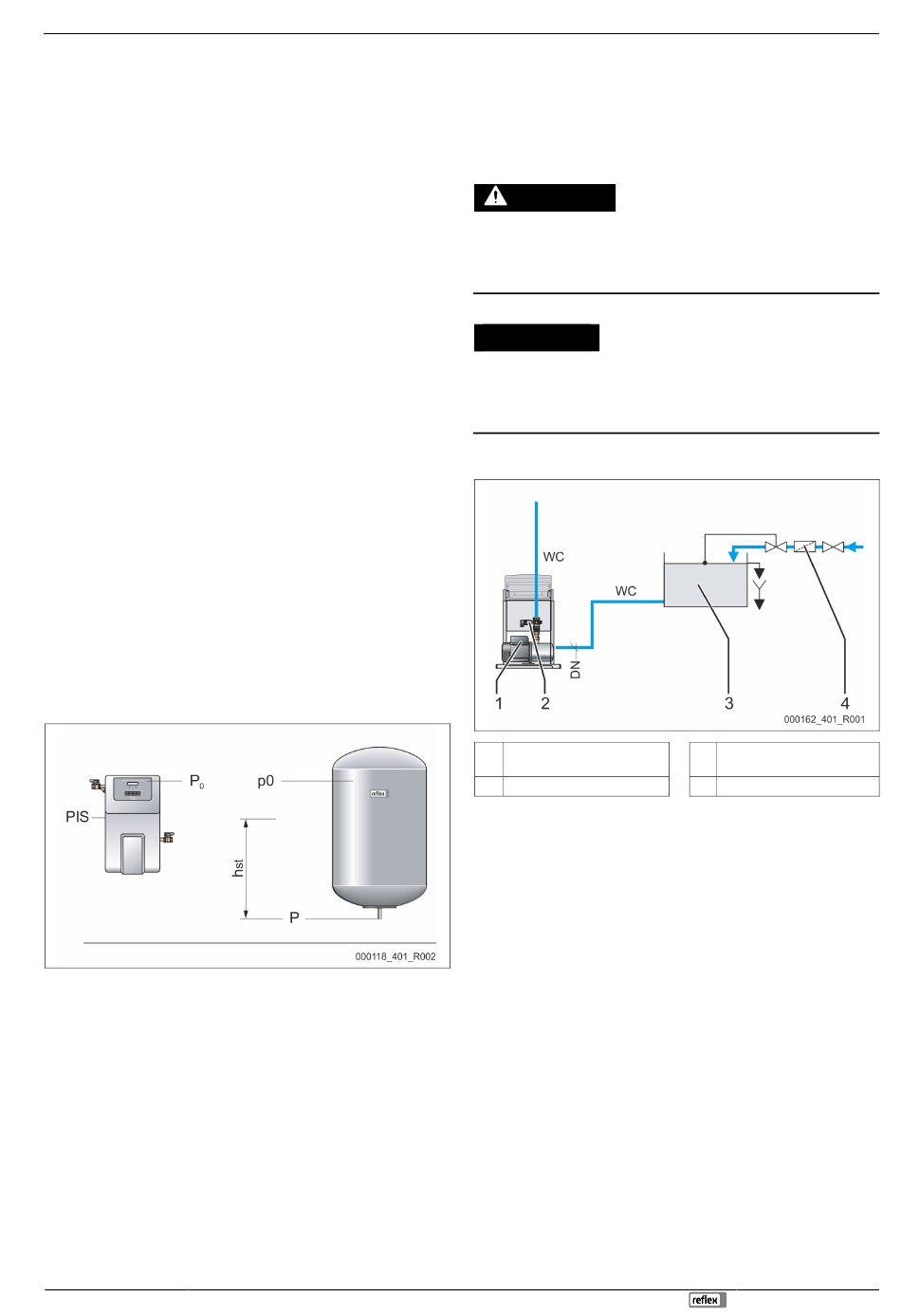

7.2 Rilevamento della pressione minima di esercizio P
l'azionamento
La pressione minima di esercizio "P
dell'impianto con un vaso di espansione sotto pressione a membrana.
Rilevare la pressione minima di esercizio "P
•
Il dispositivo è installato allo stesso livello del vaso di espansione sotto
pressione a membrana:
–
hst = 0, P0 = p0*
•
L'apparecchio è installato più in basso del vaso di espansione sotto
pressione con membrana:
–
P = p0 + h /10*
0 st
•
L'apparecchio è installato più in alto del vaso di espansione sotto pressione
a membrana:
–
P = p0 - h /10*
0 st
*p0 espressa in bar, h espressa in m
st

Avvertenza!
La pressione di riempimento per il rabbocco di acqua dolce nel circuito
dell'impianto viene calcolata come segue:
Pressione di riempimento ≥ P
" per l'apparecchio è necessaria per i circuiti
0
" dell'apparecchio:
0
+ 0,3 bar
0
Fillcontrol Auto —29.07.2024

Avvertenza!
–
lavoro dell'apparecchio rientra nel campo di lavoro del sistema di
mantenimento della pressione, compreso fra la pressione iniziale "PA" e
la pressione finale "PE".
7.3

Riempimento dell'apparecchio con acqua

PRUDENZA
Pericolo di lesioni provocate dall'avvio della pompa
Se, per l'avvio della pompa, si avvia la ventola del motore della pompa con il
cacciavite, possono verificarsi lesioni alla mano.
•
Togliere tensione alla pompa prima di avviare la ventola del motore della
pompa con il cacciavite.
ATTENZIONE
Danni all'apparecchio provocati dall'avvio della pompa
Se, per l'avvio della pompa, si avvia la ventola del motore della pompa con il
cacciavite possono verificarsi danni alla pompa.
•
Togliere tensione alla pompa prima di avviare la ventola del motore della
pompa con il cacciavite.
Riempire l'apparecchio con acqua:
per
0
1 Pompa "PU"
2 Sensore di pressione "PIS"
1. Aprire il rubinetto di chiusura della rete dell'acqua dolce.
–
Il contenitore separatore di rete "BT" viene riempito dalla rete di acqua
dolce.
2. Verificare la chiusura corretta della valvola a galleggiante nel contenitore
separatore di rete.
–
Non deve scorrere acqua dal trabocco dell'apparecchio.
3. Aprire lentamente il rubinetto di chiusura "BV" nella tubazione di aspirazione
dal contenitore separatore di rete verso la pompa.
–
La tubazione di aspirazione e la pompa vengono riempite con l'acqua
del contenitore separatore di rete.
Prima messa in servizio
Durante la pianificazione, tenere presente che il campo di
Contenitore separatore di rete
3
"BT"
4 Filtro "ST"
