Unità di controllo
8.1.4 Modalità estate
Uso:
Il rabbocco di acqua dolce deve essere assicurato a prescindere dal
funzionamento dell'impianto di riscaldamento e di raffreddamento. Non disattivare
l'apparecchio se è in funzione il mantenimento della pressione dell'impianto di
riscaldamento e di raffreddamento.
8.1.5

Rimessa in servizio

PRUDENZA
Pericolo di lesioni provocate dall'avvio della pompa
Se, per l'avvio della pompa, si avvia la ventola del motore della pompa con il
cacciavite, possono verificarsi lesioni alla mano.
•
Togliere tensione alla pompa prima di avviare la ventola del motore della
pompa con il cacciavite.
ATTENZIONE
Danni all'apparecchio provocati dall'avvio della pompa
Se, per l'avvio della pompa, si avvia la ventola del motore della pompa con il
cacciavite possono verificarsi danni alla pompa.
•
Togliere tensione alla pompa prima di avviare la ventola del motore della
pompa con il cacciavite.
Dopo un periodo di fermo prolungato (l'apparecchio si trova in assenza di corrente
oppure in modalità di arresto), è possibile che la pompa "PU" si blocchi.
•
Prima della rimessa in servizio avviare la pompa agendo con un cacciavite
sulla ventola del motore della stessa.

Avvertenza!
Per evitare il blocco della pompa "PU", in modalità automatica è previsto
un avviamento forzato della stessa dopo 24 ore di fermo.
9 Unità di controllo
9.1

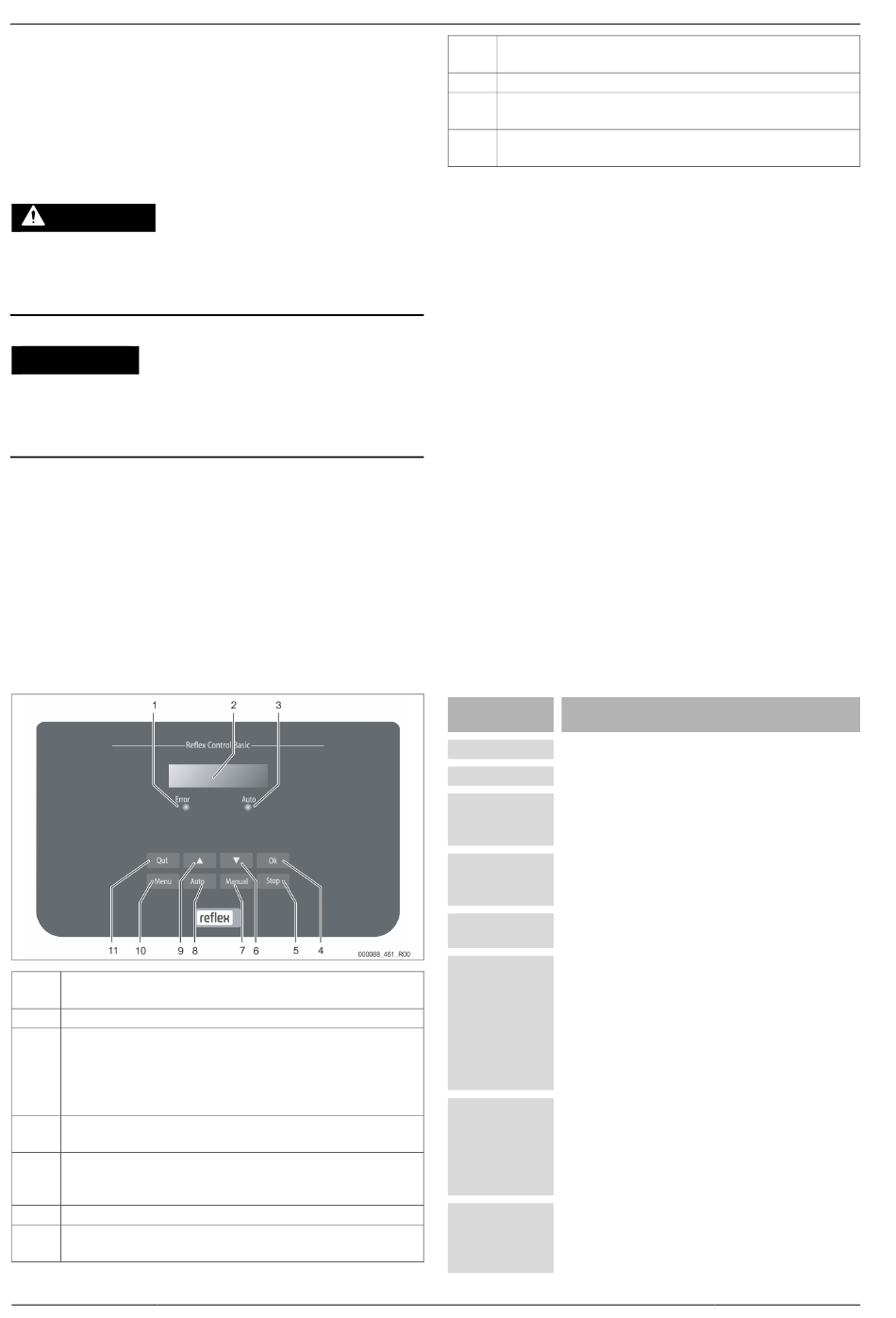

Uso del pannello di comando

1 LED di errore
•
Il LED di errore lampeggia quando segnala un'anomalia
2 Display
3 LED Auto
•
In modalità automatica, il LED Auto è acceso con luce fissa
verde
•
In modalità manuale, il LED Auto lampeggia con luce verde
•
In modalità di arresto, il LED Auto è spento
4 OK
•
Consente di confermare operazioni
5 Stop
•
Serve per la messa in servizio e l'immissione di nuovi valori
nell'unità di controllo
6 Consente di tornare "indietro" nel menu
7 Manual
•
Serve per prove e interventi di manutenzione
100 — Italiano
8 Auto
•
per l'esercizio continuo
9 Consente di andare "avanti" nel menu
10 Menu
•
Consente di richiamare il menu Cliente
11 Quit
•
Consente di confermare messaggi
Selezione e modifica di parametri
1. Selezionare il parametro con il tasto "OK" (5).
2. Modificare il parametro con i tasti di scorrimento "▼" (7) o "▲" (9).
3. Confermare il parametro con il tasto "OK" (5).
4. Cambiare la voce menu con i tasti di scorrimento "▼" (7) o "▲" (9).
5. Cambiare il livello del menu con il tasto "Quit" (11).
9.2 Esecuzione di impostazioni nell'unità di controllo
Il menu Cliente consente di correggere o consultare valori specifici dell'impianto.
Alla prima messa in servizio è necessario innanzitutto adeguare le impostazioni di
fabbrica alle condizioni specifiche dell'impianto.

Avvertenza!
Per la descrizione della conduzione dell'apparecchio,  9.1 "Uso del
pannello di comando",  100.
Alla prima messa in servizio, modificare tutte le voci menu contrassegnate in
grigio.
Selezionando il tasto "Manual", passare alla modalità manuale.
Agendo sul tasto "Menu", passare alla prima voce del menu principale "Menu del
cliente".
Per scorrere tra i valori e impostarli:
•
I tasti freccia "▼▲" consentono di scorrere tra i valori e impostarli nel menu
principale scelto.
•
Il tasto "OK" consente di passare al sottomenu successivo.
•
Il tasto "OK" consente di confermare l'impostazione modificata nel
sottomenu.
Indicazione sul
display
Menu Cliente
Lingua
Ora:
Data:
Fillcontrol /
Magcontrol
Min.press.eserc.
01,8 bar
Press. valv. sic.
Rabbocco
Fillcontrol Auto —29.07.2024
Significato
Passare alla voce successiva del menu.
Software standard in diverse lingue.
Modificare in successione le indicazioni lampeggianti di
"Ora", "Minuti", "Secondi".
L'ora viene utilizzata dalla memoria delle anomalie.
Modificare in successione le indicazioni lampeggianti di
"Giorno", "Mese", "Anno".
La data viene utilizzata dalla memoria delle anomalie.
Selezionare le varianti di rabbocco "Levelcontrol" o
"Magcontrol".
Impostando la variante di rabbocco "Magcontrol", sul
display apparirà il messaggio "Pressione minima di
esercizio". Immettere il valore per la pressione minima di
esercizio.

Avvertenza!
Per il calcolo della pressione minima di esercizio,
 7.2 "Rilevamento della pressione minima di
esercizio P0 per l'azionamento",  97.
Impostando la variante di rabbocco "Magcontrol", sul
display apparirà il messaggio "Pressione valvola di
sicurezza". Immettere qui la pressione di attivazione della
valvola di sicurezza decisiva per la protezione
dell'apparecchio. Di norma questa è la valvola di sicurezza
presente sul generatore di calore dell'impianto.
Passare al sottomenu "Rabbocco".
•
Accedere al menu mediante il tasto "OK".
•
Accedere al sottomenu con i tasti di scorrimento
"▼▲".
