VAROVANIE
Nebezpečenstvo poranenia v dôsledku vysokej hmotnosti
Prístroje majú vysokú hmotnosť. Tým existuje nebezpečenstvo telesných škôd
a úrazov.
• Používajte na prepravu a na montáž vhodné zdvíhacie zariadenia.
4 Popis prístrojov
4.1

Popis

Prístroj je dopĺňacia stanica, ktorá slúži k udržaniu tlaku vody a k dopĺňaniu
čerstvej vody v systéme zariadení.
• Čerpadlo nasáva vodu cez nádobu na oddelenie od siete zo siete čerstvej
vody a dopravuje do systému zariadení.
• Riadenie reguluje a monitoruje dopĺňací proces.
Prístroj je vhodný pre nasledujúce systémy zariadení:
•
Vykurovacie systémy
•
Chladiace systémy
•
Solárne okruhy
Použitie prístroja nasleduje v kombinácii s otvorenou nádobou na oddelenie od
siete na strane konštrukcie.

Upozornenie!
Možnosť použitia bez nádoby na oddelenie od siete je možné.
–
Pre individuálne plánovanie a odsúhlasenie,  12.1 "Zákaznícky
servis podniku firmy Reflex",  155.

Upozornenie!
V solárnom okruhu musí byť namontovaná nádoba na oddelenie od siete,
aby sa zabezpečila zmes vody-glykolu pre obeh.

Upozornenie!
Prvé naplnenie s čerstvou vodou do systému zariadení je možné s
prístrojom.

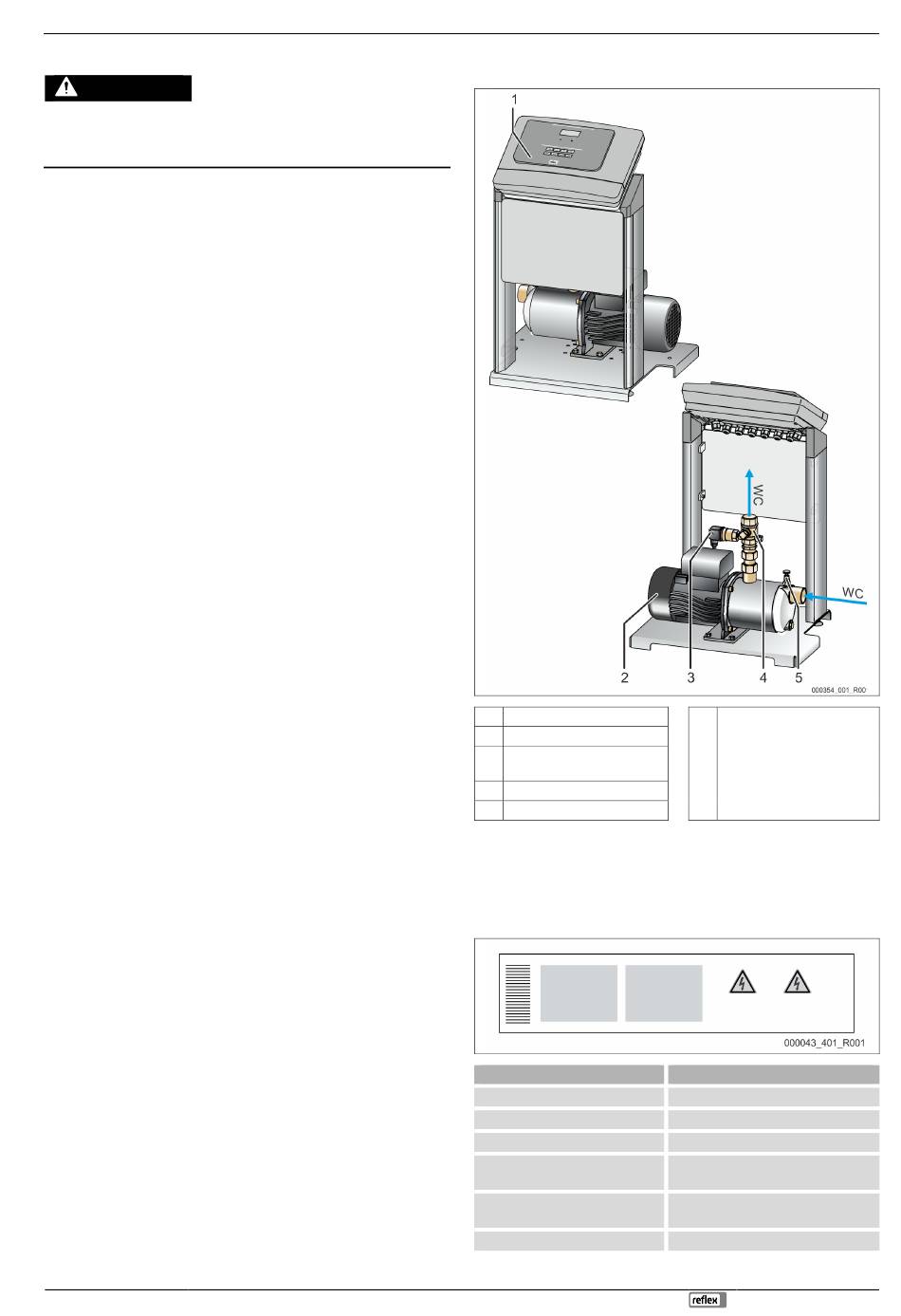

Prehľadné zobrazenie
4.2
1 Control Basic Riadenie
Senzor tlaku „PIS"
2
3 Uzavierací kohút k zariadeniu
„BV"
Odvzdušňovacia skrutka „AV"
4
Čerpadlo
5
4.3 Identifikácia
Typový štítok
4.3.1
Na typovom štítku nájdete údaje k výrobcovi, roku výroby, výrobnému číslu, ako aj
technickým údajom.
Zápis na typovom štítku
Type
Serial No.
min. / max. allowable pressure P
max. continuous operating
temperature
min. / max. allowable temperature /
flow temperature TS
Year built
Fillcontrol Auto —29.07.2024
Popis prístrojov
WC Prípojky dopĺňacích potrubí
pre čerstvú vodu
•
Sacie potrubie k
čerpadlu
• Výtlačné potrubie k
systému zariadení
Význam
Označenie prístrojov
Sériové číslo
Minimálny / Maximálny prípustný tlak
Maximálna trvalá prevádzková teplota
Minimálna / maximálna prípustná teplota
/ prívodná teplota TS
Rok výroby
Slovensky — 141
