6.5 Raccordement électrique
DANGER
Danger de blessures mortelles par choc électrique.
Il existe un risque de blessures mortelles en cas de contact avec des
composants conducteurs de courant.
• S'assurer que l'installation dans laquelle l'appareil est monté est hors
tension.
• S'assurer que l'installation ne peut pas être remise en marche par
d'autres personnes.
• Les travaux de montage sur le raccordement électrique de l'appareil sont
strictement réservés à un électricien qualifié et doivent être réalisés
conformément aux règles électrotechniques.
DANGER
Danger de blessures mortelles par choc électrique
Même après avoir débranché la fiche de secteur, certains composants de la
carte de l'appareil peuvent rester sous tension 230 V.
•
Avant de retirer les couvercles, débranchez complètement la commande
de l'appareil de l'alimentation électrique.
• S'assurer que la carte est hors tension.
Les descriptions suivantes sont valables pour les installations standard et se
limitent aux indispensables raccords à la charge du client.
Mettez l'installation hors tension et verrouillez-la afin d'exclure toute remise
1.
en marche.
2. Démontez le couvercle.
DANGER : danger de blessures mortelles par choc électrique. Même
après avoir débranché la fiche de secteur, certains composants de la carte
de l'appareil peuvent rester sous tension 230 V. Avant de retirer les
couvercles, débranchez complètement l'unité de commande de l'appareil de
l'alimentation électrique. Assurez-vous que la platine est hors tension.
3. Installez un passe-câble à vis adapté au câble concerné. Par exemple M16
ou M20.
4. Faites passer tous les câbles à travers le passe-câbles.
5. Raccordez tous les câbles conformément au schéma des bornes.
–
Pour la protection par fusibles à la charge du client, observez les
puissances connectées de l'appareil,  5 "Caractéristiques
techniques",  40.
6. Montez le couvercle.
Raccordez la prise secteur à l'alimentation en tension 230 V.
7.
Mettez l'installation en marche.
8.
Le raccordement électrique est terminé.

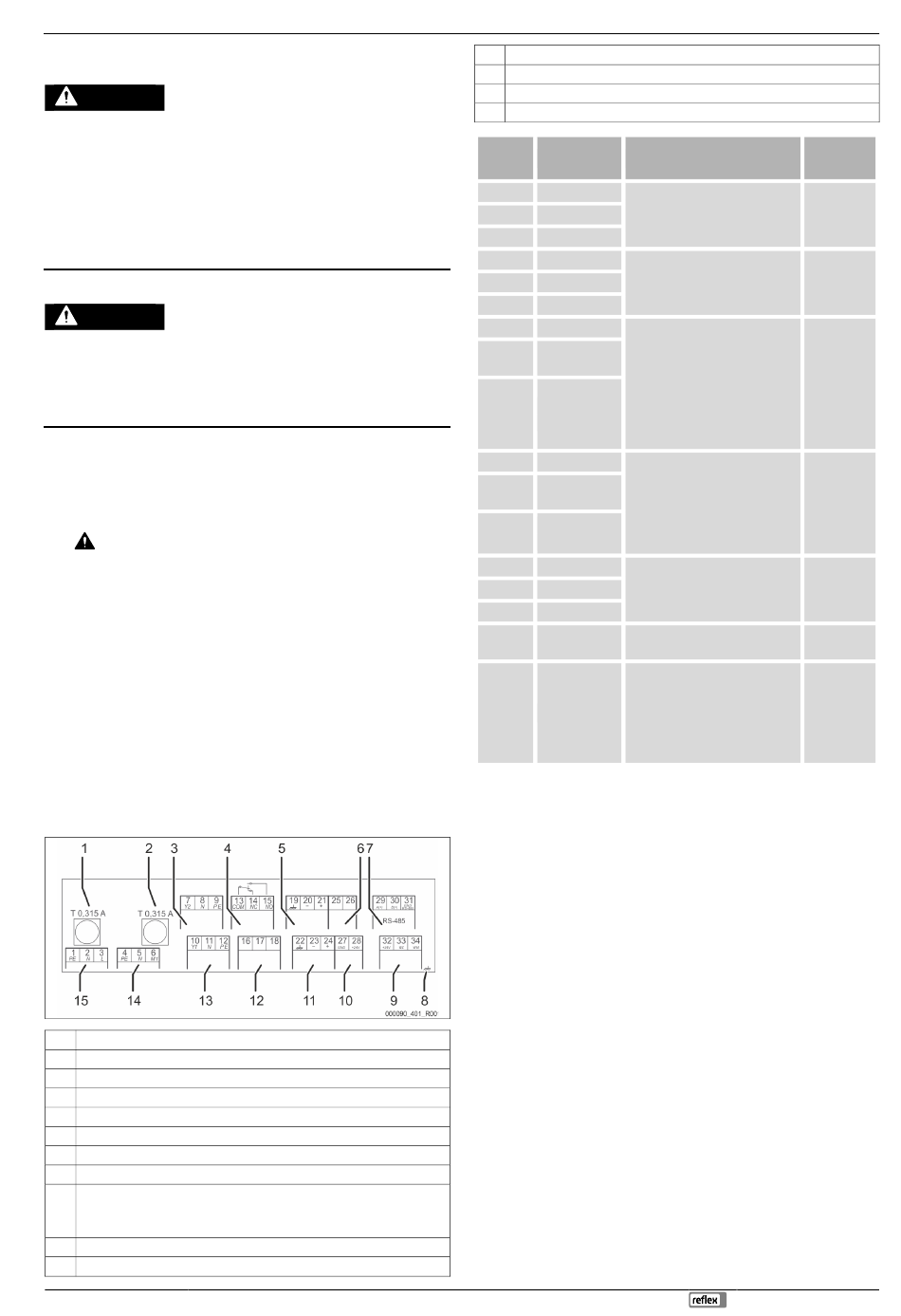

6.5.1 Schéma des bornes
Fusible « L » pour l'électronique et les électrovannes
1
2 Fusible « N » pour électrovannes
3 Électrovanne (sauf avec le robinet à boisseau sphérique motorisé)
4 Message collectif
5 Non utilisé
6 Non utilisé
7

Interface RS-485

8 Blindage
9 Entrées numériques
• Compteur d'eau
• Manque d'eau
10 Non utilisé
11 Entrée analogique pour la pression
Demande d'appoint d'eau externe (uniquement avec « Levelcontrol »)
12
13 Non utilisé
14 Non utilisé
15 Alimentation secteur
N° de
borne
1 PE
2 N
3 L
13 COM
14 NC
15 NO
16 libre
Réalimentation
17
(230 V)
Réalimentation
18
(230 V)
22 PE (blindage)
Pression -
23
(signal)
Pression + (+
24
18 V)
29 A
30 B
31 GND
+ 24 V
32
(alimentation) E1
33 E1
6.5.2 Interface RS-485
Les fonctions suivantes peuvent être utilisées via l'interface :
•
Demande de toutes les informations depuis la commande.
–
Pression
–
États de fonctionnement de la pompe.
– Quantité cumulée du compteur d'eau à impulsions « FQIRA+ ».
–
Tous les messages,  9.3 "Messages",  49.
–
Toutes les entrées de la mémoire défauts.
•
Communication avec les postes de commande.
•
Communication avec les autres appareils.

Remarque !
Demandez si besoin le protocole de l'interface RS-485 auprès du service
après-vente Reflex.
•
•
6.5.2.1 Raccordement de l'interface RS-485
Raccordez l'interface comme suit :
Pour le raccordement de l'interface, employez le câble suivant :
1.
–
Liycy (TP), 4 × 2 × 0,8, longueur totale maximale du bus 1 000 m.
Raccordez l'interface aux bornes 29, 30, 31 de la carte dans l'armoire de
2.
distribution.
– Pour le raccordement de l'interface,  6.5 "Raccordement électrique",
 43.
En cas d'utilisation de l'appareil en liaison avec un poste de commande non
3.
compatible avec l'interface RS-485 (par exemple l'interface RS-232), vous
devez employer un adaptateur compatible.
Fillcontrol Auto —29.07.2024
Signal Fonction
Tension d'alimentation 230 V par
câble avec prise d'alimentation.
Message collectif (libre de
potentiel).
Demande d'appoint d'eau externe
lors de la réalimentation dépendant
du niveau.
• Par exemple d'une
commande de maintien de
pression.
(Régler la commande sur
« Levelcontrol »)
Entrée analogique de pression.
• Pour l'affichage sur l'écran.
• Pour l'activation de la
réalimentation
Pour la variante de
réalimentation « Magcontrol »
Interface RS-485.
Alimentation pour E1 et E2.
Compteur d'eau à impulsions
(par ex. dans « Fillset Impuls »)
• Sert à l'évaluation de la
réalimentation.
•
Contact 32/33 fermé =
impulsion de comptage.
Détails concernant les raccordements.
Informations concernant les accessoires proposés.
Montage
Câblage
En usine
Sur site, en
option
Sur site, en
option
En usine
Sur site, en
option
En usine,
ponté
Sur site, en
option
