Montáž

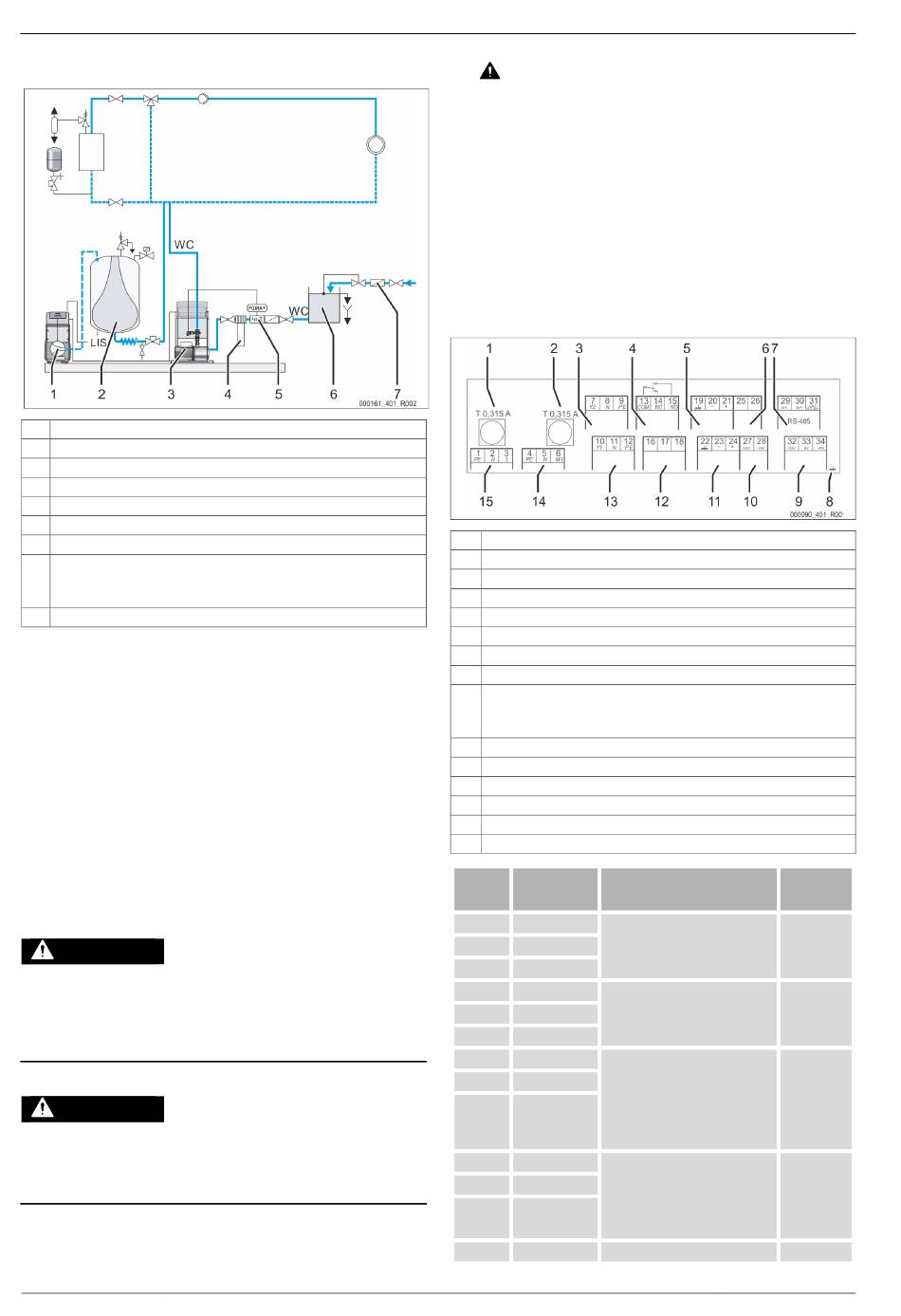

Příklad doplňování vody závislého na stavu hladiny v soustavě s expanzním
automatem.
Řídicí jednotka s kompresorem k regulaci tlaku
1
2 Expanzní nádoba pro regulaci tlaku
Čerpadlo „PU"
3
Změkčovací zařízení „Fillsoft", volitelné doplňkové vybavení
4
Kontaktní vodoměr, volitelné doplňkové vybavení
5
Oddělovací nádoba „BT"
6
Filtr „ST"
7
WC Doplňovací potrubí
• sací potrubí k čerpadlu „PU"
• výtlačné potrubí k soustavě
LIS Zátěžová sonda ke zjišťování stavu hladiny v expanzní nádobě
Expanzní automat má kontrolu stavu hladiny v expanzní nádobě. Není-li dosažen
minimální stav hladiny v expanzní nádobě, spustí zařízení stabilizující tlak signál
řízení doplňovacího zařízení. Řízení zapne čerpadlo. Čerstvá voda z oddělovací
nádoby je doplňována do soustavy.
Postupujte následovně:
Nastavte zařízení v zákaznickém menu řízení na „Levelcontrol",  9.2.1
1.
"Zákaznické menu",  167
Plnicí tlak pro doplňování čerstvou vodou musí být alespoň o 1,7 baru vyšší
2.
než minimální provozní tlak „P
řízení", 
163.
Upozornění!

Kombinace změkčovacích zařízení (například Fillsoft) se zařízením je
možná a lze ji objednat jako volitelné doplňkové vybavení,  4.6
"Volitelné zvláštní vybavení",  159.
Elektrická přípojka
6.5
NEBEZPEČÍ
Životu nebezpečná poranění způsobená zasažením elektrickým proudem.
Při kontaktu s díly vedoucími proud dochází k životu nebezpečným poraněním.
• Ujistěte se, že zařízení, ve kterém je přístroj namontován, je bez napětí.
• Ujistěte se, že zařízení nemůže být opět zapnuto jinými osobami.
• Ujistěte se, že montážní práce na elektrickém připojení přístroje provádí
jen kvalifikovaní elektrikáři a dle elektrotechnických pravidel.
NEBEZPEČÍ
Životu nebezpečná poranění způsobená zasažením elektrickým proudem
Na částech základní desky přístroje může být i po vytažení síťové zástrčky ze
zdroje napětí 230 V.
• Před sejmutím krytů odpojte řízení přístroje zcela od zdroje napětí.
• Zkontroluje, zda je deska bez napětí.
Následující popisy platí pro standardní zařízení a omezují se na nezbytná připojení
na místě.
Odpojte zařízení od napětí a zajistěte je proti opětovnému zapnutí.
1.
162 — Česky
",  7.2 "Zjistit minimální provozní tlak P0 pro
0
Fillcontrol Auto —29.07.2024
Sejměte kryt.
2.
NEBEZPEČÍ Životu nebezpečná poranění způsobená zasažením
elektrickým proudem. Na částech desky zařízení může být i po vytažení
síťové zástrčky ze zdroje napájení 230 V. Před sejmutím krytů odpojte řízení
zařízení zcela od zdroje napájení. Zkontrolujte, zda je deska bez napětí.
Použijte kabelovou průchodku vhodnou pro odpovídající kabel. Například
3.
M16 nebo M20.
Provlečte veškeré pokládané kabely kabelovou průchodkou.
4.
Připojte veškeré kabely dle schématu el. zapojení.
5.
– Pro zajištění respektujte připojovací příkony zařízení,  5 "Technické
údaje",  159
6. Namontujte kryt.
Síťovou zástrčku připojte ke zdroji napájení 230 V.
7.
Zapněte zařízení.
8.
Elektrické připojení je hotové.
6.5.1 Schéma el. zapojení
Pojistka „L" pro elektroniku a elektromagnetické ventily
1
Pojistka „N" pro elektromagnetické ventily
2
magnetický ventil (ne u motorových kulových kohoutů)
3
Souhrnné hlášení
4
nepoužívá se
5
nepoužívá se
6
7 Propojení RS-485
Štít
8
9 Digitální vstupy
• Vodoměr
•
Nedostatek vody
nepoužívá se
10
11 Analogový vstup pro tlak
Externí požadavek na napájení (jen u „Levelcontrol")
12
nepoužívá se
13
nepoužívá se
14
Napájení ze sítě
15
Číslo
Signál
svorky
1 PE
Zdroj napětí 230 V přes kabel se
2 N
síťovou zástrčkou.
3 L
13 COM
Souhrnné hlášení (bez potenciálu).
14 NC
15 NO
Externí požadavek na napájení u
16 volné
napájení závislého na stavu
17 Napájení (230 V)
hladiny.
•
18 Napájení (230 V)
(nastavte řízení na „Levelcontrol")
PE (štít)
22 Analogový vstup tlaku.
•
23 - tlak (signál)
•
+ úroveň
24
(+ 18 V)
29 A Propojení RS-485.
Kabeláž
Funkce
z výroby
Z výroby,
doplňkové
vybavení
Z výroby,
doplňkové
Například ze řízení
vybavení
stabilizujícího tlak.
Pro zobrazení na displeji.
Pro seřízení doplňování
z výroby
Pro variantu doplňování
"Magcontrol"
