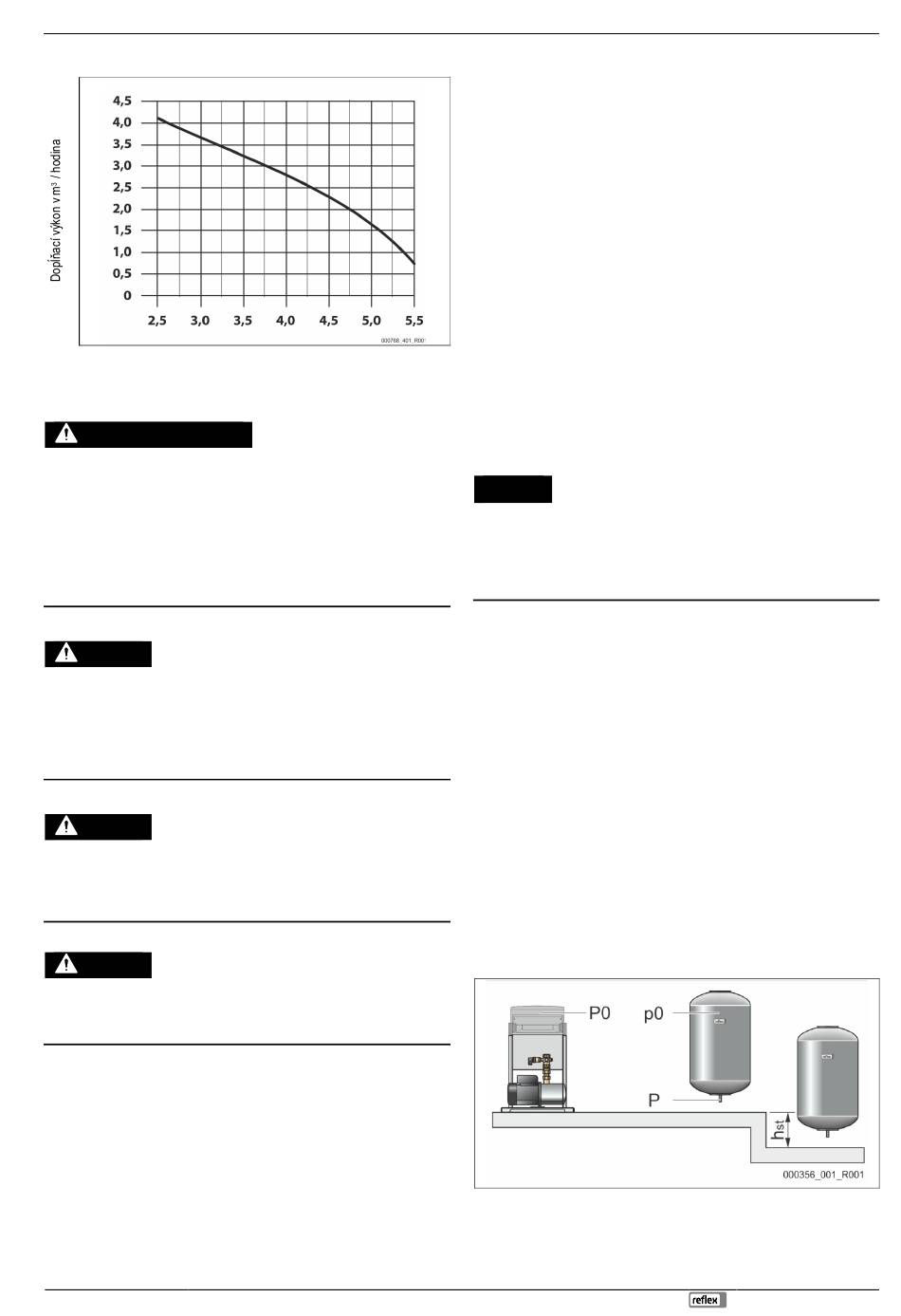

Výkonový diagram
Montáž
6
NEBEZPEČENSTVO
Životu nebezpečné poranenia v dôsledku zasiahnutia elektrickým
prúdom.
Pri dotyku so súčiastkami vedúcimi prúd vznikajú životu nebezpečné
poranenia.
•
Zaistite, aby bolo zariadenie, do ktorého sa montuje prístroj, zapnuté bez
elektrického napätia.
• Zaistite, aby sa zariadenie nemohlo znovu zapnúť inými osobami.
• Zaistite, aby sa montážne práce na elektrickej prípojke prístroja
prevádzali len prostredníctvom odborníka na elektrinu a podľa
elektrotechnických predpisov.
POZOR
Nebezpečenstvo poranenia v dôsledku kvapaliny unikajúcej pod tlakom
Na prípojkách môže dôjsť pri chybnej montáži, demontáži alebo údržbárskych
prácach k popáleninám a poraneniam, keď horúca voda alebo horúca para pod
tlakom náhle uniká.
• Zaistite odbornú montáž, demontáž alebo údržbárske práce.
• Zaistite, aby zariadenie bolo bez tlaku skôr, než prevediete montáž,
demontáž alebo údržbárske práce na prípojkách.
POZOR
Nebezpečenstvo popálenia na horúcich povrchoch
Vo vykurovacích zariadeniach môže dôjsť prostredníctvom vysokých
povrchových teplôt k popáleninám kože.
•
Noste ochranné rukavice.
•
Upevnite zodpovedajúce varovné pokyny v blízkosti prístroja.
POZOR
Nebezpečenstvo poranenia vplyvom pádov alebo nárazov
Modriny vplyvom pádov alebo nárazov na častiach zariadenia počas montáže.
•
Noste osobnú ochrannú výstroj (ochrannú helmu, ochranný odev,
ochranné rukavice, bezpečnostnú obuv).

Upozornenie!
Potvrďte odbornú montáž a uvedenie do prevádzky v potvrdení o montáži
a uvedení do prevádzky. Toto je predpokladom pre nároky na poskytnutie
záruky.
– Nechajte previesť prvotné uvedenie do prevádzky a ročnú údržbu
prostredníctvom zákazníckeho servisu podniku firmy Reflex.
Dopĺňací tlak v bar
Fillcontrol Auto —29.07.2024
Montážne predpoklady
6.1
6.1.1 Kontrola stavu pri dodaní
Prístroj sa pred expedíciou dôkladne skontroluje a zabalí. Poškodenia počas
prepravy sa nedajú vylúčiť.
Postupujte nasledovne:
1. Skontrolujte po príjme tovaru dodávku.
• Na kompletnosť.
• Na možné poškodenia v dôsledku prepravy.
Dokumentujte poškodenia.
2.
Kontaktujte špeditéra, aby ste reklamovali škody.
3.
6.2 Prípravy
Prípravy pre montáž prístroja:
•
Nemrznúci, dobre prevetraný priestor.
– Izbová teplota 0 °C až 35 °C.
• Možnosť plnenia.
– Dajte k dispozícii podľa potreby plniacu prípojku DN 15 podľa
DIN 1988 T 4.
•
Elektrická prípojka: 230 V~, 50 Hz, 16 A s predradeným FI-ochranným
spínačom: Vypínací prúd 0,03 A.
6.3 Realizácia
POZOR
Škody v dôsledku neodbornej montáže
cez prípojky potrubí alebo cez aparáty zariadení môžu vzniknúť dodatočné
zaťaženia prístroja.
• Zaistite montáž potrubných prípojok prístroja k zariadeniu bez napnutia a
bez oscilácií.
Postarajte sa v prípade potreby o podperu potrubí alebo aparátov.

Upozornenie!
Vplyvom nábehu čerpadiel v prístroji vznikajú vibrácie. Tieto prenášajú
hlasné hluky do potrubí zariadenia.
–
Pripojte potrubia na prípojky prístroja flexibilne.
Pri systémoch zariadení s tlakovou expanznou nádobou s membránou sa musí
prístroj namontovať v jej blízkosti. Tým sa zabezpečí, že potrebný plniaci tlak pre
dopĺňanie vody sa zaznamenáva cez senzor tlaku v prístroji. Plniaci tlak je závislý
od minimálneho prevádzkového tlaku systému zariadení. Pre výpočet minimálneho
prevádzkového tlaku,  7.2 "Zistenie minimálneho prevádzkového tlaku P0 pre
riadenie",  147.
Preveďte pre montáž nasledujúce práce:
1. Polohujte prístroj.
2. Vytvorte prípojky na strane vody pre prístroj k zariadeniu.
– Používajte pre vedenia rovnaké rozmery prípojok prístroja.
Vytvorte v prípade potreby rozhrania podľa svorkového plánu.
3.
Montáž na podlahu
6.3.1
Prístroj sa montuje na podlahu. Upevňovacie prostriedky je potrebné zvoliť zo
strany konštrukcie zodpovedajúco charakteru podlahy.
Dodržujte nasledujúce body:
• Prístroj nemontujte príliš ďaleko od tlakovej expanznej nádoby s
membránou. Tým sa zabezpečí, že sa plniaci tlak odmeria cez senzor tlaku
„PIS".
Montáž
Slovensky — 143
