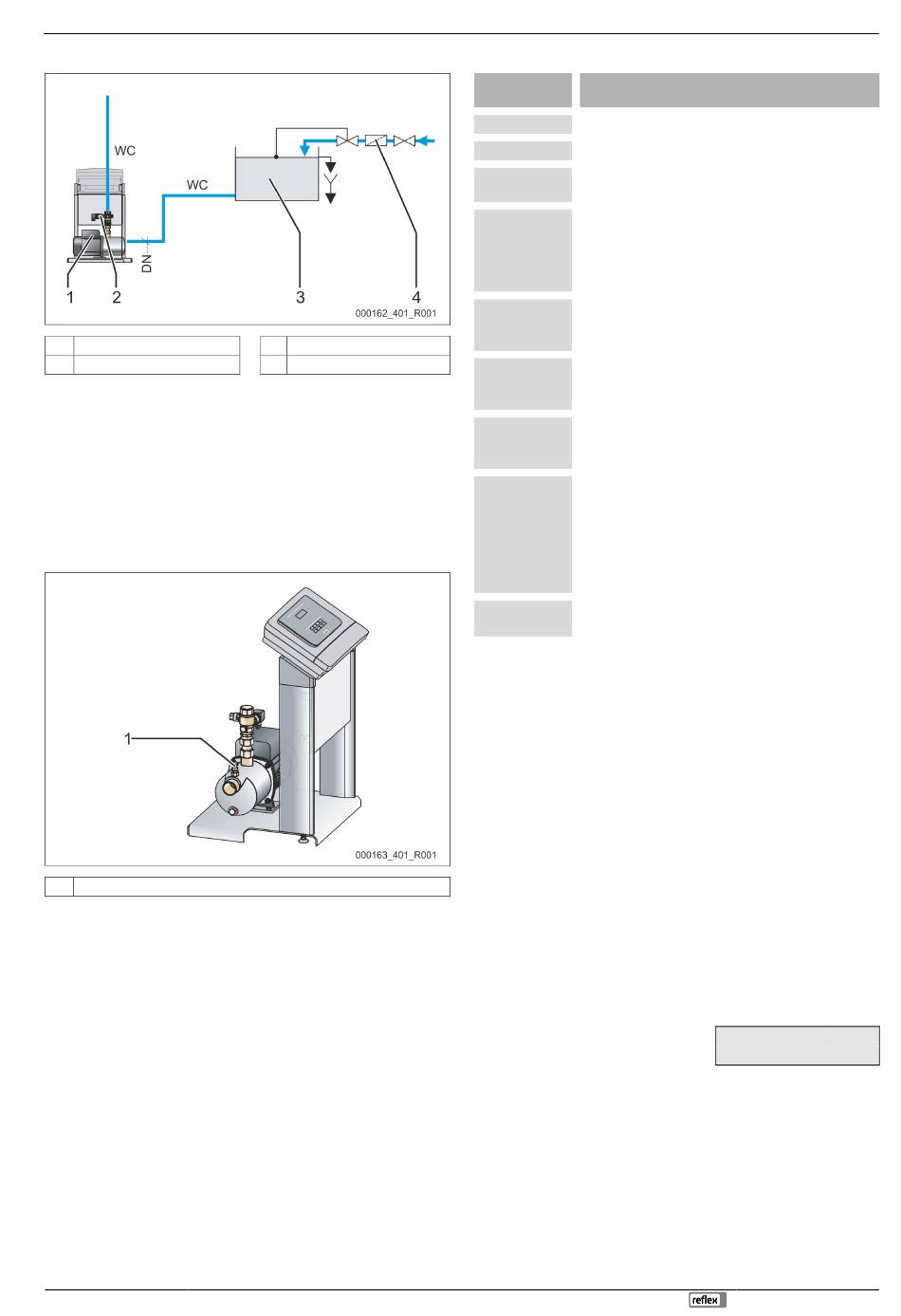

Vandpåfyldning af enheden:
1 Pumpe "PU"
2 Tryksensor "PIS"
1. Åbn spærrehanen til rentvandsnettet.
–
Netsepareringsbeholderen "BT" fyldes med vand fra rentvandsnettet.
2. Kontroller, at svømmeventilen lukker korrekt i netsepareringsbeholderen.
–
Der må ikke strømme vand ud af overløbet til enheden.
3. Åbn langsomt spærrehanen "BV" i sugeledningen fra
netsepareringsbeholderen til pumpen.
–
Sugeledningen og pumpen fyldes med vand fra
netsepareringsbeholderen.
Udluftning af pumpen:
1 Udluftningsskrue "AV"
4. Løsn udluftningsskruen på pumpen, og luft pumpen ud, indtil der strømmer
vand uden bobler ud.
–
Om nødvendigt drejes pumpen på ventilatorhjulet med en
skruetrækker, indtil der kommer vand uden bobler ud.
5. Spænd udluftningsskruen godt til, og kontroller, om den er tæt.
Påfyldning af enheden med vand er afsluttet.
7.4

Redigering af styringens startrutine


Bemærk!
Ved første idrifttagning skal startrutinen køres igennem én gang.
•
Informationer om betjening af styringen  9.1 "Håndtering af
betjeningspanelet",  217.
Startrutine bruges til at indstille de nødvendige parametre til første idrifttagning af
enheden. Rutinen begynder første gang, styringen slås til og kan kun udføres en
enkelt gang. Det er muligt at udføre parameterændringer eller -kontroller i
kundemenuen, når startrutinen forlades,  9.2.1 "Kundemenu",  218.

Bemærk!
Opret spændingsforsyning (230 V) til styringen ved at sætte netstikket i.
3 Netsepareringsbeholder "BT"
4 Snavssamler "ST"
Fillcontrol Auto —29.07.2024
Du er nu i stopdrift. Dioden "Auto" på betjeningspanelet er slukket.
Visning på Betydning
displayet
Fillcontrol A Enhedens betegnelse
Sprog Standardsoftware med forskellige sprog.
Læs Læs hele brugsvejledningen før idrifttagningen, og
brugsvejledningen kontroller, at montagen er udført korrekt.
Min. driftstryk Indlæs værdien for det mindste driftstryk (vises kun ved
efterfødningsvarianten "Magcontrol").
•
Beregning af det mindste driftstryk,  7.2
"Bestemmelse af styringens minimale driftstryk P0",
 214.
Sik. vent. tryk Indlæs værdien for sikkerhedsventilens udløsningstryk.
•
Denne værdi er eventuelt udløsningstrykket for
anlægssystemets sikkerhedsventil.
Klokkeslæt Indstil de blinkende visninger "Time", "Minut" og "Sekund".
•
Klokkeslættet gemmes i styringens fejlhukommelse,
hvis der optræder fejl.
Dato Indstil de blinkende visninger "Dag", "Måned" og "År".
•
Datoen gemmes i styringens fejlhukommelse, hvis der
optræder fejl.
Vil du afslutte Denne melding vises på displayet efter en vellykket
rutinen? startrutine.
Ja Vælg "Ja" eller "Nej" på styringens display, og bekræft med
knappen "OK" på styringens betjeningspanel.
•
ja: Startrutinen afsluttes, enheden skifter automatisk
til stopdrift.
•
nej: Startrutinen begynder igen.
2,0 bar Visningen af trykket vises kun i efterfødningsvarianten
"Magcontrol".
STOP

Bemærk!
Du er i stopdrift efter en vellykket afslutning af startrutinen. Skift endnu
ikke til automatisk drift.

Bemærk!
Indstillingen af efterfødningsvarianten "Magcontrol" eller "Levelcontrol"
udføres i kundemenuen  9.2.1 "Kundemenu",  218.
7.5

Parametrering af styringen i kundemenuen

Anlægsspecifikke værdier kan korrigeres eller rekvireres via kundemenuen. Ved
første idrifttagning skal fabriksindstillingerne tilpasses de anlægsspecifikke
betingelser først.
–
Tilpasning af fabriksindstillinger  9.2 "Indstillinger i styringen",  217.
–
Informationer om betjening af styringen  9.1 "Håndtering af
betjeningspanelet",  217.
7.6

Funktionstest

Udfør en funktionstest af pumpen "PU" fra enheden. Indstil styringen på manuel
drift. I manuel drift tændes og slukkes pumpen med håndkraft.
•
Tryk på knappen "Manuel" på styringens betjeningsfelt.
–
Dioden "Manuel" lyser som visuelt signal for manuel drift.
Vælg pumpen "PU". Pumpevalget er
afhængigt af de indstillede
efterfødningsvarianter "Levelcontrol" eller
"Magcontrol".
Gør som følger:
1. Tryk på knappen "Manuel" på styringens betjeningsfelt
–
Visningen "PU" blinker på displayet som et visuelt signal for
pumpevalget ved efterfødningsvarianten "Levelcontrol".
–
Vælg visningen "PU" på displayet med skifteknapperne på
betjeningsfeltet. Visningen "PU" blinker på displayet som et visuelt
signal for pumpevalget ved efterfødningsvarianten "Magcontrol".
2. Tryk på knappen "OK" på styringens betjeningsfelt.
–
Der tændes for pumpen, og visningen "PU!" lyser på displayet.
Første idrifttagning
2.0 bar
PU! Påfyldning
Dansk — 215
