Montaža
Hidravlični priključek
6.3.2
6.3.2.1 Priključek na sistem naprav

Napotek!
Pri zagonu črpalke pride v aparatu do vibracij. Te povzročajo in prenašajo
močan hrup v cevovode sistema naprav.
– Priključite cevovode prilagodljivo na priključke aparata.

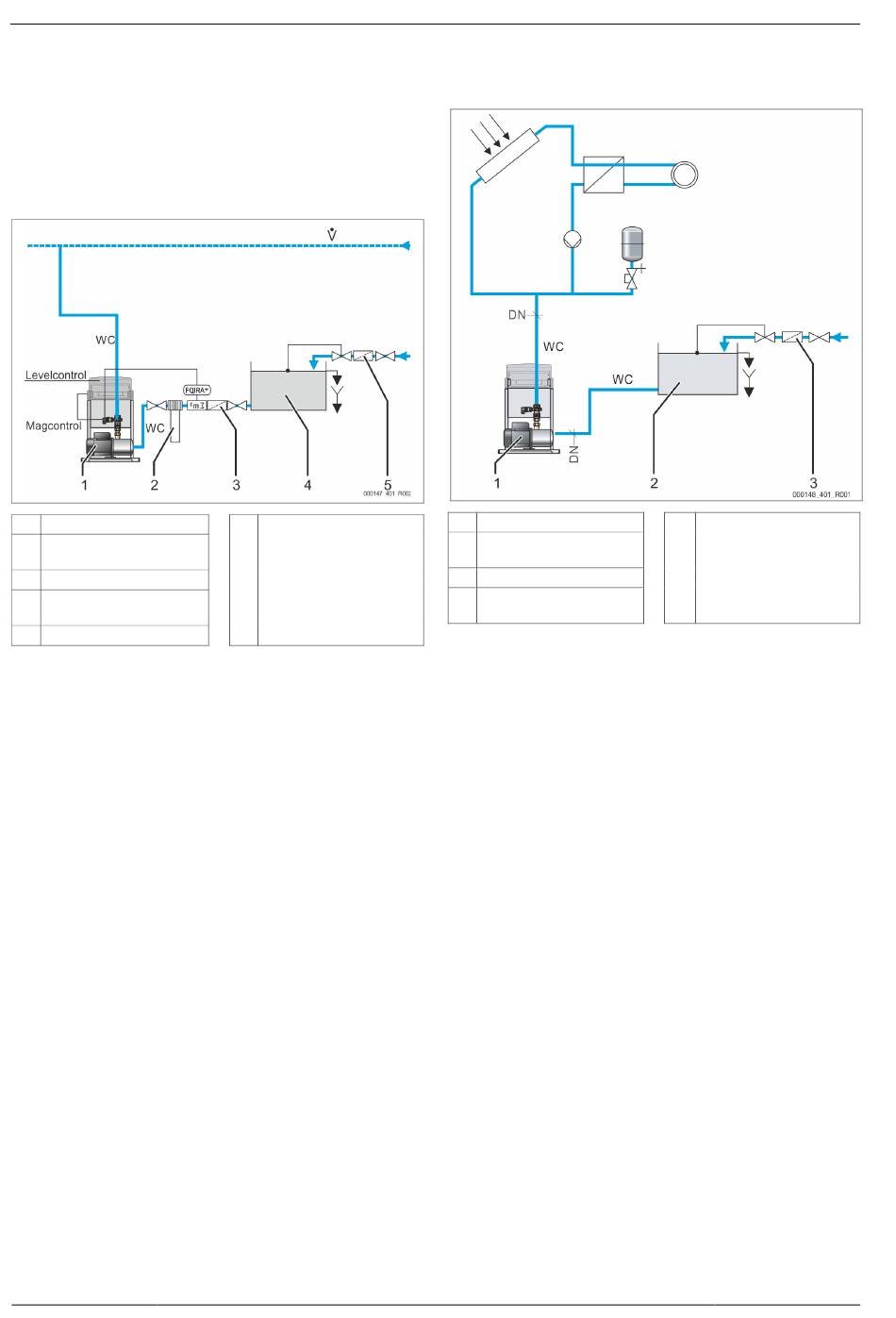

Priključek k sistemu naprav z od omrežja ločenim rezervoarjem za napajanje
sveže vode.
Črpalka „PU"
1
Naprava za mehčanje vode
2
„Fillsoft"
Kontaktni vodni števec
3
Od omrežja ločen rezervoar
4
„BT"
Prestreznik nesnage „ST"
5
Upoštevajte naslednje pogoje za postavitev in priključitev odprtega, od omrežja
ločenega rezervoarja:
•
napajalne temperature do 70° C
• dolžine cevovodov,  6.3.1 "Talna montaža",  127.
• odvod od omrežja ločenega rezervoarja naj bo najmanj 100 mm nad
sesalnim priključkom črpalke „PU".
• sesalni vod „WC" k črpalki „PU" s stalnim vzponom k od omrežja ločenemu
rezervoarju.

Napotek!
Pri temperaturah napajanja > 70 °C in pri uporabi v sistemih naprav brez
od omrežja ločenega rezervoarja je treba načrtovati v skladu z lokalnimi
pogoji,  12.1 "Servisna služba podjetja Reflex",  138.
128 — Slovenščina
WC Napajalni vodi za dočrpavanje
sveže vode
• Sesalni vod k črpalki
•
Vod za stisnjeni zrak k
sistemu naprav
Fillcontrol Auto —29.07.2024
Različice preklopov in napajanja
6.4
Primer od tlaka odvisnega napajanja vode v solarni napravi z membransko tlačno
raztezno posodo.
Črpalka „PU"
1
Od omrežja ločen rezervoar
2
„BT"
Prestreznik nesnage „ST"
3
DN Nazivni premer napajalnih
vodov
V sistemih naprav z membransko tlačno raztezno posodo nadzoruje tlačni senzor
„PIS" dovajanje sveže vode. Če se polnilni tlak za napajanje s svežo vodo v sistem
naprav zniža pod zahtevano vrednost, pošlje tlačni senzor signal krmilju aparata.
Krmilje vklopi črpalko. Sveža voda se napaja iz od omrežja ločenega rezervoarja v
sistem naprav.
Storite naslednje:
Nastavite aparat v meniju za stranko na „Magcontrol",  9.2.1 "Meni za
1.
stranko",  134.
Priključite tlačni vod v bližini priključka membranske tlačne raztezne posode.
2.
– Na ta način zagotovite, da tlačni senzor „PIS" registrira potreben
polnilni tlak za dovajanje sveže vode.
– Za izračun polnilnega tlaka,  7.2 "Določitev minimalnega
obratovalnega tlaka P0 za krmilje",  130.
Premeri napajalnih vodov ne smejo biti manjši od zahtevanih nazivnih
3.
premerov napajalnih vodov „WC",  6.3.1 "Talna montaža",  127.
– S tem se prepreči neželjeno taktiranje napajanja.
Pri solarnih napravah uporabljajte od omrežja ločen rezervoar „BT" za
4.
pripravo mešanice vode in glikola.
– Velikost od omrežja ločenega rezervoarja naj bo najmanj 1,5-krat
velika kot je volumen naprave.
WC Napajalni vodi
• Sesalni vod k črpalki
„PU"
•
Vod za stisnjeni zrak k
sistemu naprav
