Πληροφορίες στην πινακίδα
τύπου
Year built
min. operating pressure set up on
shop floor
at site
max. pressure saftey valve
factory - aline
at site
Επεξήγηση κωδικού τύπου
4.3.2
Αρ.
Όνομα συσκευής
1
Αuto (Αυτόματη)
2
Μέγιστη πίεση λειτουργίας
3
(σε bar)

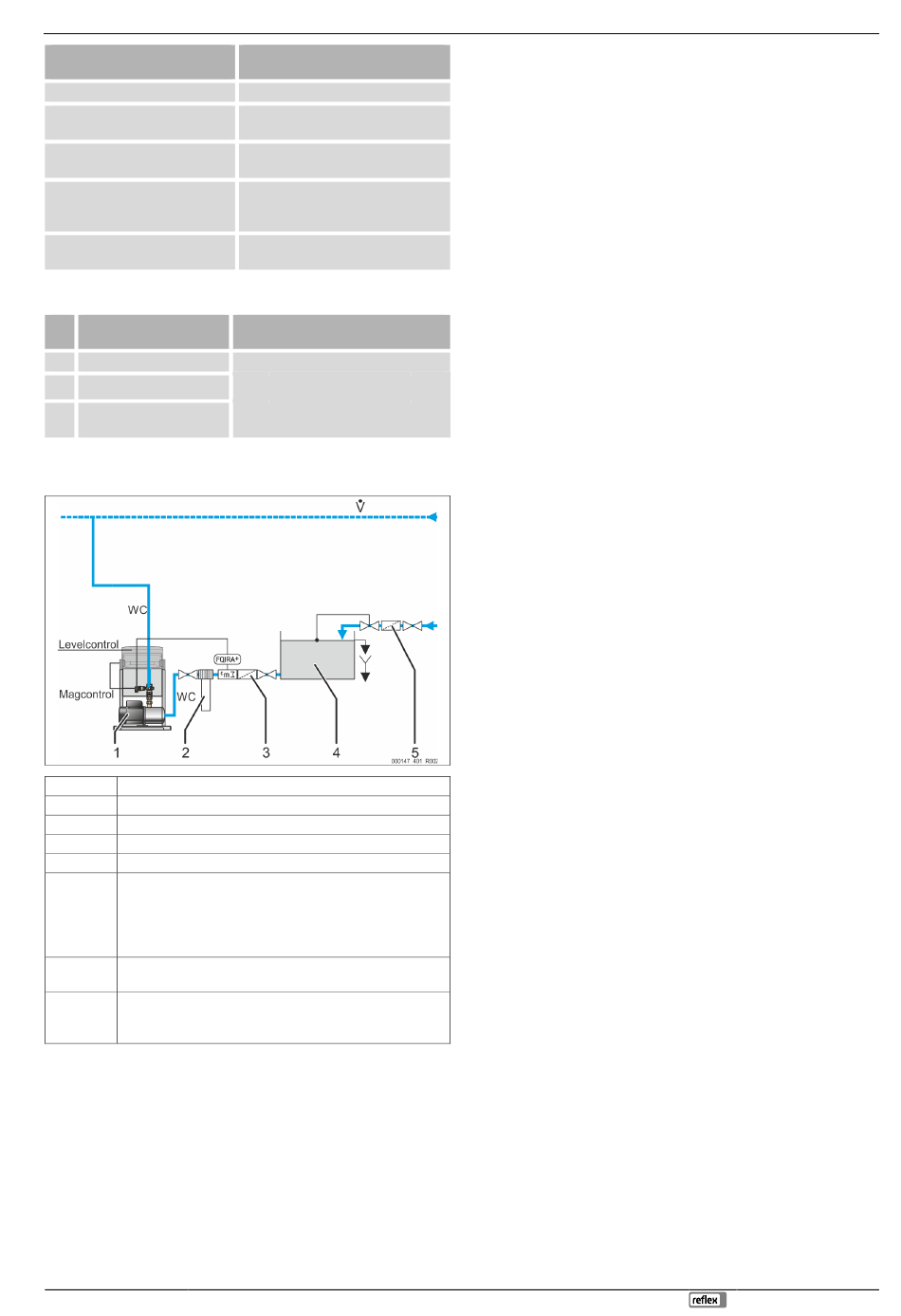

Λειτουργία
4.4
Αντλία «PU»
1
Εγκατάσταση αποσκλήρυνσης Fillsoft
2
Μετρητής νερού με επαφή FQIRA+
3
Δοχείο απομόνωσης δικτύου BT
4
Φίλτρο ρύπων «ST»
5
Αγωγοί αναπλήρωσης
WC
• Από το δοχείο απομόνωσης δικτύου προς την αντλία
(αγωγός αναρρόφησης)
• Από την αντλία προς το σύστημα της εγκατάστασης
(αγωγός πίεσης)
Levelcontrol Εξωτερική γραμμή μετάδοσης σήματος για την παραλλαγή
αναπλήρωσης Levelcontrol
Εσωτερική γραμμή μετάδοσης σήματος για την παραλλαγή
Magcontrol
αναπλήρωσης Magcontrol
• Από τον αισθητήρα πίεσης PIS προς το σύστημα ελέγχου
Το σύστημα ελέγχου της συσκευής ρυθμίζει μέσω της αντλίας την αναπλήρωση
καθαρού νερού για το σύστημα της εγκατάστασης.
Το σύστημα ελέγχου επιτηρεί τις παρακάτω λειτουργίες:
• Τη χρονική διάρκεια αναπλήρωσης
• Τους κύκλους αναπλήρωσης
• Την ποσότητα αναπλήρωσης με την προαιρετική εγκατάσταση ενός μετρητή
νερού με επαφή
Μέσω της επιτήρησης εντοπίζονται μικρές διαρροές στο δίκτυο της εγκατάστασης.
Σε περίπτωση διαρροής, το σύστημα ελέγχου διακόπτει την αναπλήρωση νερού,
όταν σημειωθεί υπέρβαση της χρονικής διάρκειας αναπλήρωσης ή των κύκλων
αναπλήρωσης. Μια ενσωματωμένη διάταξη προστασίας από ανεπαρκή ποσότητα
νερού απενεργοποιεί την αντλία για την αποτροπή λειτουργίας της αντλίας χωρίς
ή με μειωμένη ποσότητα υγρού.
Επεξήγηση
Έτος κατασκευής
Ελάχιστη πίεση λειτουργίας ρυθμισμένη
από το εργοστάσιο
Ελάχιστη πίεση λειτουργίας ρυθμισμένη
από τον πελάτη
Πίεση ενεργοποίησης βαλβίδας
ασφαλείας ρυθμισμένη από το
εργοστάσιο
Πίεση ενεργοποίησης βαλβίδας
ασφαλείας ρυθμισμένη από τον πελάτη
Επεξήγηση κωδικού τύπου
(παράδειγμα)
Fillcontrol Auto A 5,5
1 2 3
Fillcontrol Auto —29.07.2024
Με τη συσκευή είναι δυνατή η ρύθμιση των δύο παραλλαγών αναπλήρωσης
Magcontrol ή Levelcontrol. Οι παραλλαγές αναπλήρωσης εξαρτώνται από το
σύστημα της εγκατάστασης.
• Αναπλήρωση νερού σε σύστημα εγκατάστασης με δοχείο διαστολής για
αντιστάθμιση της πίεσης με μεμβράνη (Magcontrol).
Αν η ελάχιστη πίεση λειτουργίας του συστήματος εγκατάστασης μειωθεί
κάτω από το όριο, ο αισθητήρας πίεσης στέλνει ένα σήμα στο σύστημα
ελέγχου. Το σύστημα ελέγχου ενεργοποιεί την αντλία. Στο σύστημα της
εγκατάστασης γίνεται αναπλήρωση με καθαρό νερό από το δοχείο
απομόνωσης δικτύου. Για τον υπολογισμό της πίεσης πλήρωσης στο
σύστημα της εγκατάστασης,  7.2 "Υπολογισμός ελάχιστης πίεσης
λειτουργίας P0 για το σύστημα ελέγχου",  332.
• Αναπλήρωση νερού σε σύστημα εγκατάστασης με σταθμό διατήρησης
πίεσης
(
Levelcontrol).
Ένας σταθμός διατήρησης πίεσης διαθέτει λειτουργία επιτήρησης της
στάθμης πλήρωσης στο δοχείο διαστολής. Αν η ελάχιστη στάθμη
πλήρωσης μειωθεί κάτω από το όριο, ο σταθμός διατήρησης πίεσης στέλνει
ένα σήμα στο σύστημα ελέγχου της συσκευής. Το σύστημα ελέγχου
ενεργοποιεί την αντλία. Στο σύστημα της εγκατάστασης γίνεται
αναπλήρωση με καθαρό νερό από το δοχείο απομόνωσης δικτύου.
Η ρύθμιση των παραλλαγών αναπλήρωσης πραγματοποιείται στο μενού πελάτη,
 9.2.1 "Μενού πελάτη",  336.
Με το συνδυασμό στοιχείων πρόσθετου εξοπλισμού επιτηρούνται, αν χρειάζεται,
περισσότερες λειτουργίες στο σύστημα ελέγχου.
Τα παρακάτω εξαρτήματα διατίθενται ως προαιρετικά στοιχεία πρόσθετου
εξοπλισμού:
• Εγκατάσταση αποσκλήρυνσης Reflex Fillsoft
• Μετρητής νερού με επαφή FQIRA+
Υπόδειξη!

Σχετικά με τα προαιρετικά στοιχεία πρόσθετου εξοπλισμού,  4.6
"Προαιρετικός πρόσθετος εξοπλισμός",  327.
Παραδοτέο
4.5
Το παραδοτέο περιγράφεται στο δελτίο παράδοσης και τα περιεχόμενα
αναγράφονται στη συσκευασία.
Κάντε τα εξής:
Αφού παραλάβετε το προϊόν, ελέγξτε το αμέσως ως προς την πληρότητα,
1.
καθώς και για τυχόν ζημίες.
Αναφέρετε αμέσως τυχόν ζημιές που προκλήθηκαν κατά τη μεταφορά.
2.
Βασικός εξοπλισμός για την αναπλήρωση:
• Προσυναρμολογημένη συσκευή
• Εγχειρίδιο λειτουργίας
Προαιρετικός πρόσθετος εξοπλισμός
4.6
Για τη συσκευή διατίθενται τα παρακάτω στοιχεία πρόσθετου εξοπλισμού:
• Μετρητής νερού με επαφή FQIRA+.
• Επεκτάσεις για τα βασικά συστήματα ελέγχου Reflex.
• Λειτουργικές μονάδες διαύλου
•
Profibus DP
•
Ethernet
Υπόδειξη!

Τα στοιχεία πρόσθετου εξοπλισμού συνοδεύονται από ξεχωριστά
εγχειρίδια λειτουργίας.
Περιγραφή συσκευής
