Tekniska data

Smutsfälla "ST"
5
WC Eftermatningsledningar
•
från nätavskiljningsbehållaren till pumpen (sugledning)
•
från pumpen till anläggningssystemet (tryckledning)
Levelcontrol Extern signalledning för eftermatningsvariant Levelcontrol
Magcontrol Intern signalledning för eftermatningsvarianten Magcontrol
• från tryckgivaren "PIS" till styrningen
Styrningen från enheten reglerar eftermatningen av färskvatten för
anläggningssystemet via pumpen.
Följande funktioner övervakas av styrningen:
•
Eftermatningstiden
•
Eftermatningscyklerna
•
Eftermatningsmängden med valbar montering av en kontaktvattenmätare
Genom övervakningen identifieras små läckor i anläggningsnätet. Vid ett läckage
avbryts eftermatningen av vatten av styrningen om eftermatningstiden eller
eftermatningscyklerna har överskridits. Ett inbyggt vattenbristskydd stänger av
pumpen för att undvika torrkörning.
De två eftermatningsvarianterna "Magcontrol" och "Levelcontrol" kan ställas in med
enheten. Eftermatningsvarianterna beror på anläggningssystemet.
•
Eftermatning av vatten i anläggningssystemet med ett membran-
tryckexpansionskärl (Magcontrol).
Om anläggningssystemets lägsta drifttryck underskrids avger tryckgivaren en
signal till styrningen. Styrningen kopplar in pumpen. Färskvatten eftermatas
från nätavskiljningsbehållaren till anläggningssystemet. För beräkning av
påfyllningstrycket i anläggningssystemet,  7.2 "Bestämma lägsta drifttryck
P0 för styrningen",  246.
•
Eftermatning av vatten i anläggningssystemet med en tryckhållningsstation
(
Levelcontrol).
En tryckhållningsstation har en övervakning av fyllnadsnivån i
expansionskärlet. Om minimifyllnadsnivån underskrids avges en signal från
tryckhållningsstationen till enhetens styrning. Styrningen kopplar in pumpen.
Färskvatten eftermatas från nätavskiljningsbehållaren till
anläggningssystemet.
Inställningen av eftermatningsvariant genomförs i kundmenyn,  9.2.1
"Kundmeny",  250.
Med en kombination av extrautrustningar övervakas vid behov ytterligare
funktioner i styrningen.
Följande komponenter kan erhållas som extra tillvalsutrustning:
• Avhärdningsanläggning "Reflex Fillsoft"
• Kontaktvattenmätare "FQIRA+"

Obs!
För den valbara tillvalsutrustningen,  4.6 "Extrautrustning som tillval",
 242.
4.5 Leveransomfång
Leveransomfånget beskrivs på följesedeln och innehållet visas på förpackningen.
Gå tillväga enligt följande:
1. Kontrollera leveransen med avseende på fullständighet och skador genast
vid varornas ankomst.
2. Anmäl eventuella transportskador omedelbart.
Basutrustning för eftermatning:
•
Den förmonterade enheten.
•
Driftsinstruktioner.
4.6

Extrautrustning som tillval

Följande tillvalsutrustning finns att få till enheten:
• Kontaktvattenmätare "FQIRA+".
•
Kompletteringar till Reflex Basic-styrningar.
–
Bussmoduler
•
Profibus DP
•
Ethernet

Obs!
Det levereras separata bruksanvisningar till tillvalsutrustningarna.
242 — Svenska
5 Tekniska data
Tillåten omgivningstemperatur
Skyddsklass
Ljudnivå
Elektrisk effekt
Elanslutning
Säkring
Antal gränssnitt RS-485
Vikt
Höjd
Bredd
Djup
Anslutning inlopp
Anslutning utlopp
Transporteffekt
Max. tilloppstryck
Max. arbetstryck
Tillåtet driftövertryck
Tillåten drifttemperatur

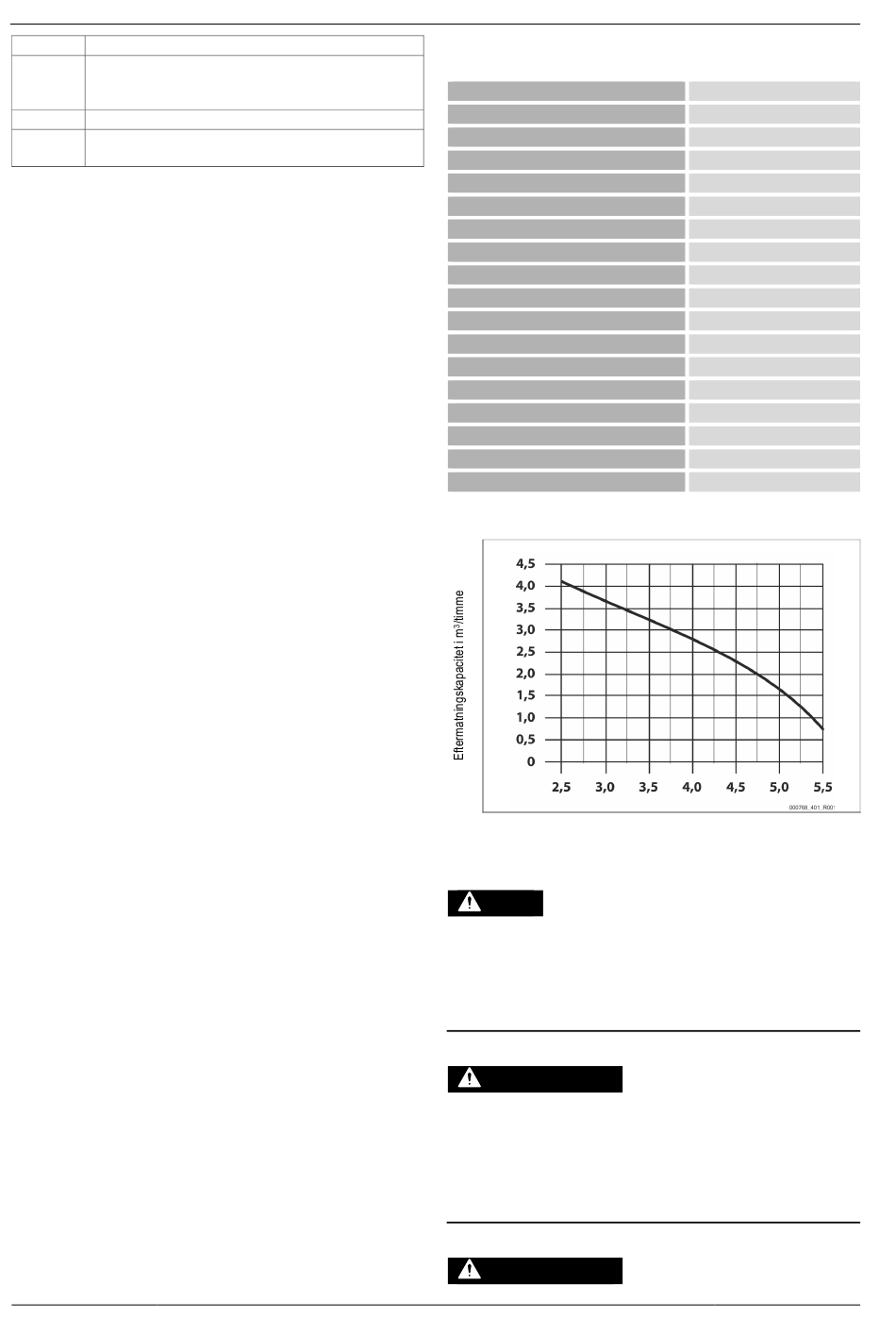

Kapacitetsdiagram
6

Montering

FARA
Livsfarliga skador genom elektrisk stöt.
Livsfarliga skador vid kontakt med strömförande delar.
•
Kontrollera att anläggningen som enheten monteras i är kopplad
spänningslös.
•
Kontrollera att anläggningen inte kan återinkopplas av andra personer.
•
Kontrollera att monteringsarbeten på enhetens elanslutning endast utförs
av behörig elektriker och enligt elektrotekniska föreskrifter.
FÖRSIKTIGHET
Risk för kroppsskada från utträngande vätska under tryck
Vid anslutningarna finns risk för brännskador eller kroppsskador vid felaktig
montering, felaktig demontering eller felaktigt underhållsarbete om hett vatten
eller het ånga under tryck plötsligt släpps ut.
•
Kontrollera att montering, demontering eller underhållsarbete utförs
fackmässigt.
•
Kontrollera att anläggningen är trycklös innan montering, demontering
eller underhållsarbete på anslutningarna utförs.
FÖRSIKTIGHET
Fillcontrol Auto —29.07.2024
0 – 35 °C
IP 54
55 dB
750 W
230 V / 50 Hz
4 A
2
25,5 kg
690 mm
470 mm
440 mm
G 1 ¼"
G 1"
4,2 m³/h
10 bar
5,5 bar
10 bar
70 °C
Eftermatningstryck i bar
