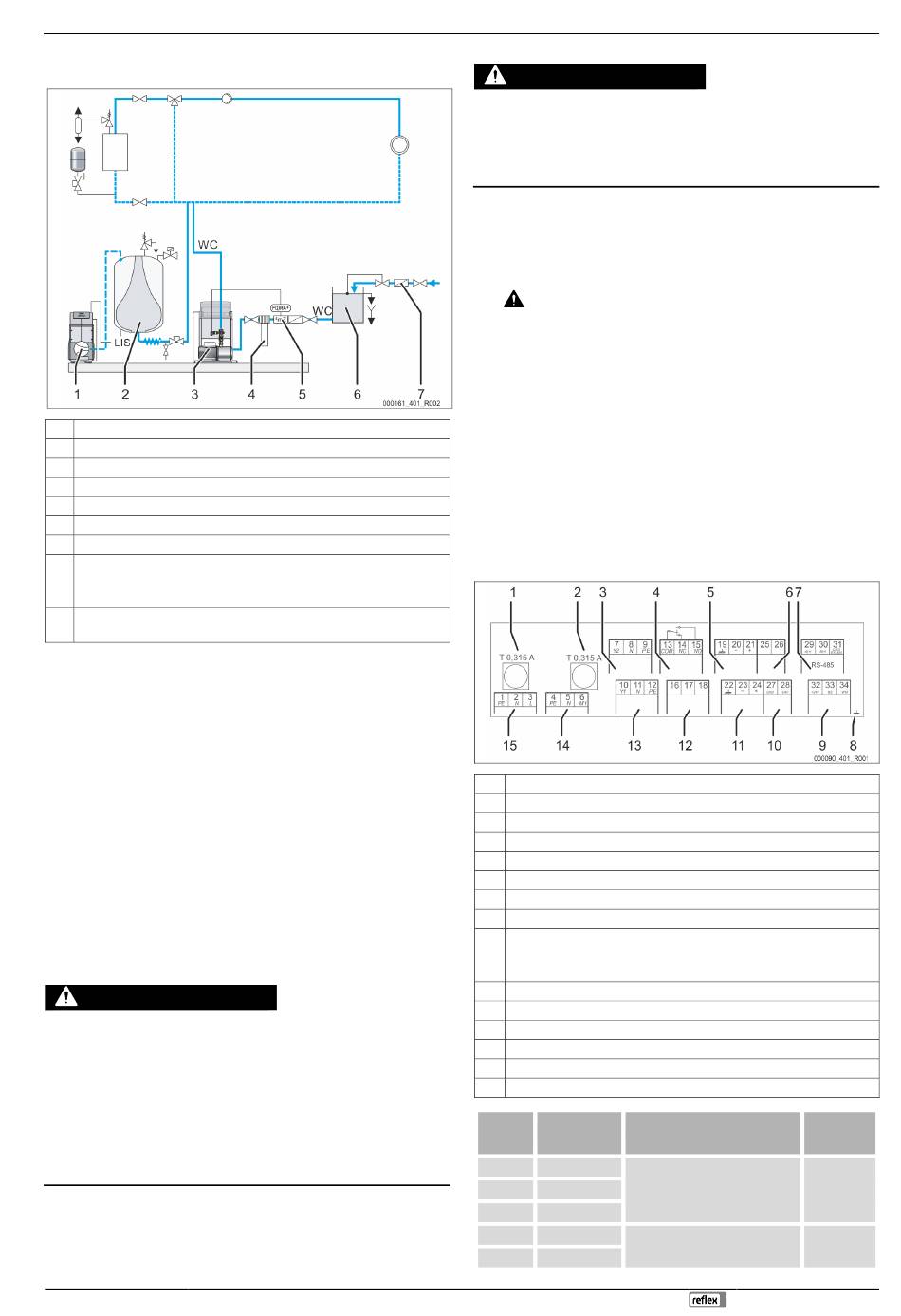

Prezentacja przykładowego zależnego od poziomu układu uzupełniania wody w
instalacji z układem stabilizacji ciśnienia.
Zespół sterujący z kompresorem do stabilizacji ciśnienia
1
Naczynie wzbiorcze do stabilizacji ciśnienia
2
Pompa „PU"
3
Zespół zmiękczający „Fillsoft", opcjonalne wyposażenie dodatkowe
4
Wodomierz impulsowy, opcjonalne wyposażenie dodatkowe
5
Zbiornik pośredni „BT"
6
Osadnik zanieczyszczeń „ST"
7
WC Przewód uzupełniania wody
• Przewód ssawny do pompy „PU"
• Przewód tłoczny do instalacji
LIS Siłomierz puszkowy do ustalania poziomu wypełnienia zbiornika
przeponowego
Układ stabilizacji ciśnienia jest wyposażony w czujnik poziomu napełnienia
zbiornika przeponowego. Jeżeli poziom napełnienia zbiornika przeponowego
spadnie poniżej poziomu minimalnego, układ stabilizacji ciśnienia generuje sygnał
do sterownika urządzenia. Sterownik załącza pompę. Ze zbiornika pośredniego do
instalacji dostarczana jest świeża woda.
Wykonać następujące czynności:
W menu klienta sterownika ustawić urządzenie w trybie „Levelcontrol",
1.
 9.2.1 "Menu użytkownika",  184.
Ciśnienie napełniania używane do uzupełniania wody świeżej w instalacji
2.
musi być o co najmniej 1,7 bara wyższe od minimalnego ciśnienia roboczego
„P ",  7.2 "Wyznaczanie minimalnego ciśnienia roboczego P0 dla
0
sterownika", 
180.

Wskazówka!
Połączenie zespołów zmiękczania (na przykład Fillsoft) z urządzeniem
jest możliwe i dostępne w ramach opcjonalnego wyposażenia
dodatkowego,  4.6 "Opcjonalne wyposażenie dodatkowe",  176.
Przyłącze elektryczne
6.5
NIEBEZPIECZEŃSTWO
Niebezpieczne dla życia obrażenia wskutek porażenia prądem
elektrycznym.
Dotknięcie elementów przewodzących prąd powoduje niebezpieczne dla życia
obrażenia.
• Upewnić się, że instalacja, na której będzie montowane urządzenie, jest
odłączona od zasilania.
• Upewnić się, że nie ma możliwości ponownego włączenia instalacji przez
inne osoby.
• Upewnić się, że prace elektroinstalacyjne przy montażu urządzenia będą
wykonywane wyłącznie przez specjalistę elektryka zgodnie z zasadami
elektrotechniki.
NIEBEZPIECZEŃSTWO
Niebezpieczne dla życia obrażenia wskutek porażenia prądem
elektrycznym
Nawet po odłączeniu wtyczki sieciowej z gniazda część układu drukowanego
urządzenia może znajdować się pod napięciem 230 V.
• Przed zdjęciem osłon odłączyć sterownik urządzenia od zasilania.
• Sprawdzić brak napięcia na płytce.
Poniższe opisy dotyczą instalacji standardowych i ograniczają się do niezbędnych
przyłączy pozostających w gestii inwestora.
Odłączyć instalację od napięcia i zabezpieczyć przed ponownym
1.
włączeniem.
Zdjąć osłonę.
2.
NIEBEZPIECZEŃSTWO Niebezpieczne dla życia obrażenia wskutek
porażenia prądem elektrycznym. Nawet po odłączeniu wtyczki sieciowej od
zasilania część płytki urządzenia może znajdować się pod napięciem 230 V.
Przed zdjęciem osłon odłączyć całkowicie sterownik urządzenia od zasilania.
Sprawdzić brak napięcia na płytce.
Włożyć odpowiedni dławik kablowy pasujący do danego przewodu. Na
3.
przykład M16 lub M20.
Wsunąć przez dławik kablowy wszystkie podłączane przewody.
4.
Podłączyć wszystkie przewody zgodnie ze schematem elektrycznym.
5.
– Przy doborze bezpieczników będących w gestii inwestora uwzględnić
moc przyłączeniową urządzenia.  5 "Dane techniczne",  176
Zamontować osłonę.
6.
Podłączyć wtyczkę sieciową do zasilania 230 V.
7.
Włączyć instalację.
8.
Podłączenie do instalacji elektrycznej jest zakończone.
6.5.1

Schemat elektryczny

Bezpiecznik „L" elektroniki i zaworów elektromagnetycznych
1
Bezpiecznik „N" zaworów elektromagnetycznych
2
Zawór elektromagnetyczny (nie dotyczy zaworu kulowego z napędem)
3
4 Komunikat zbiorczy
Nieużywane
5
Nieużywane
6
Złącze RS-485
7
8 Ekran
Wejścia cyfrowe
9
•
•
Nieużywane
10
Wejście analogowe ciśnienia
11
Zewnętrzne żądanie uzupełnienia wody (tylko „Levelcontrol")
12
Nieużywane
13
Nieużywane
14
15 Zasilanie
Numer
zacisku
1 PE
2 N
3 L
13 COM
14 NC
Fillcontrol Auto —29.07.2024
wodomierz
brak wody
Sygnał Działanie
Zasilanie 230 V przez kabel z
wtyczką.
Komunikat zbiorczy
(bezpotencjałowy).
Montaż
Okablowanie
fabryczne
na miejscu,
opcja
Polski — 179
