Första idrifttagning
Plintnummer Signal
•
24 + tryck (+ 18 V)
29 A
30 B Gränssnitt RS-485.
31 GND
+ 24 V
32 Försörjning för E1 och E2.
(försörjning) E1
Kontaktvattenmätare (t.ex. i
"Fillset Impuls")
•
33 E1
•
6.5.2 Gränssnitt RS-485
Följande funktioner kan användas via gränssnittet:
•
Hämtning av all information från styrningen.
–
Tryck
–
Pumpens driftstatusar.
– Ackumulerad mängd från kontaktvattenmätaren "FQIRA +".
–
Alla meddelanden,  9.3 "Meddelanden",  251.
–
Alla felminnesinmatningar.
•
Kommunikationen med ledningscentraler.
•
Kommunikationen med andra enheter.

Obs!
Rekvirera vid behov protokollet för gränssnittet RS-485 från Reflex
kundtjänst.
•
Detaljerade uppgifter om anslutningarna.
•
Information om befintliga tillbehör.
6.5.2.1 Anslutning av gränssnittet RS-485
Anslut gränssnitten enligt följande:
1. Använd följande kabel för anslutning av gränssnittet:
–
Liycy (TP), 4 × 2 × 0,8, maximal sammantagen busslängd 1000 m.
2. Anslut gränssnittet med en avskärmad kabel till plintarna 29, 30, 31 till
kretskortet i kopplingsskåpet.
–
För anslutning av gränssnittet,  6.5 "Elanslutning",  245.
3. Använd en adapter om enheten används tillsammans med en
ledningscentral som inte stöder något gränssnitt RS-485 (till exempel
gränssnitt RS-232).
6.6

Monterings- och idrifttagningsintyg


Obs!
Monterings- och idrifttagningsintyget finns i slutet av driftsinstruktionen.
7 Första idrifttagning

Obs!
Bekräfta att montering och idrifttagning har utförts fackmässigt i
monterings- och idrifttagningsintyget. Det är en förutsättning för
garantianspråk.
–
Låt Reflex kundtjänst genomföra den första idrifttagningen och den
årliga servicen.
7.1 Förutsättningar för idrifttagning
Enheten är klar för första idrifttagning när de arbeten som beskrivs i kapitlet
Montering har slutförts. Iaktta följande anvisningar gällande första idrifttagning:
•
Enheten har monterats.
•
Anslutningarna till anläggningssystemet på vattensidan har upprättats.
•
Enhetens avstängningskranar är stängda.
– Avstängningskranen från eftermatningsledningen "DC" till
anläggningssystemet.
– Avstängningskranen från eftermatningsledningen "WC" till
färskvattennätet.
• Tryckövervakningen "PIS" är driftklar.
246 — Svenska
Funktion Kablage
För aktivering av
eftermatningen
För eftermatningsvarianten
"Magcontrol"
På platsen,
tillval
Byglade från
fabrik
Används för att analysera På platsen,
eftermatningen. tillval
Kontakt 32/33 sluten =
räkneimpuls.
Fillcontrol Auto —29.07.2024
•
Elanslutningen är upprättad enligt gällande nationella och lokala
bestämmelser.
Säkerställ spänningsförsörjningen på 230 V genom kontaktslutning med
nätkontakten. Styrningen befinner sig i stoppdrift.

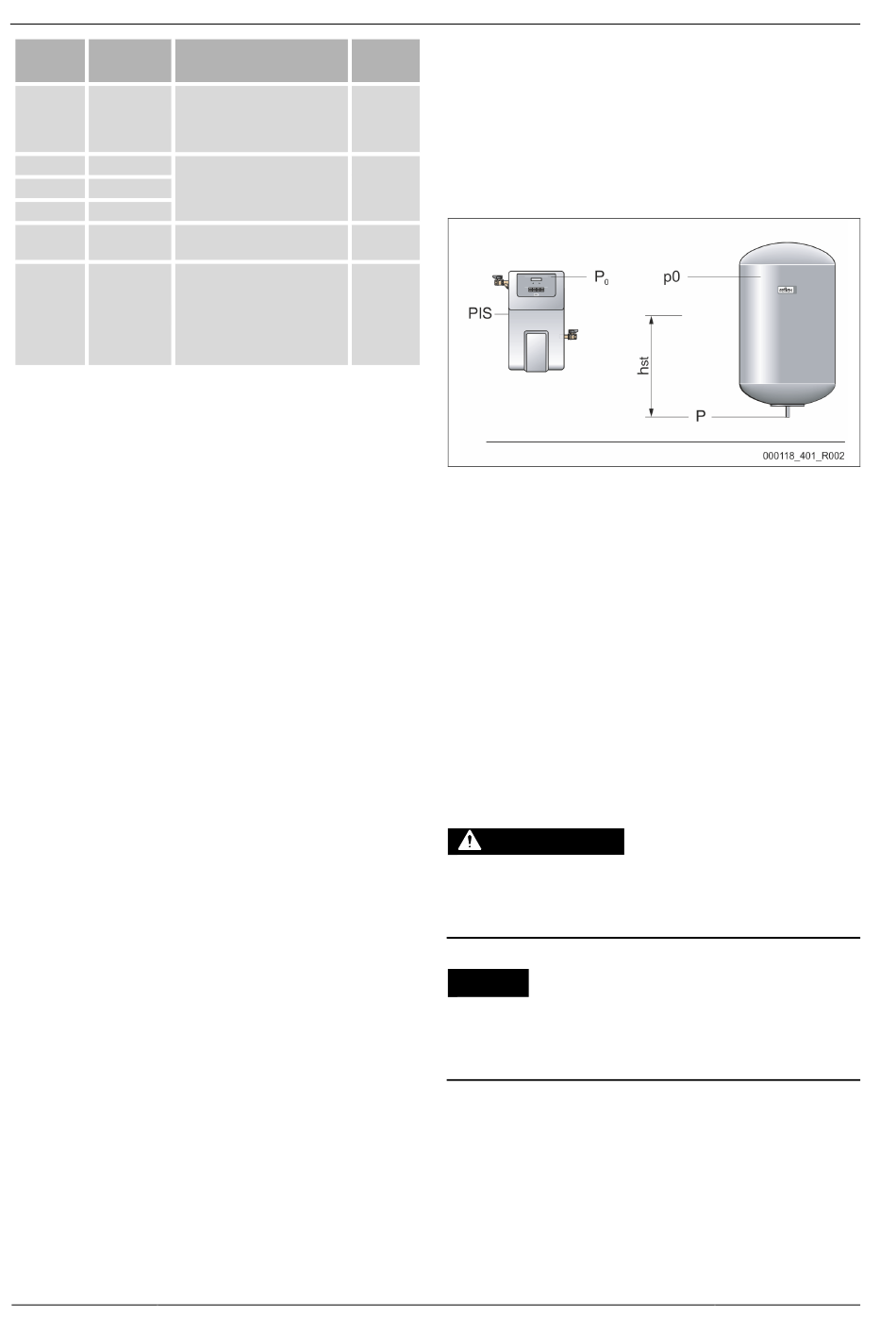

7.2 Bestämma lägsta drifttryck P
Det lägsta drifttrycket "P " för enheten används för anläggningssystem med ett
0
membran-tryckexpansionskärl.
Bestäm enhetens lägsta drifttryck "P
•
Enheten är installerad på samma nivå som membran-tryckexpansionskärlet:
–
hst = 0, P0 = p0*
•
Enheten är installerad lägre än membran-tryckexpansionskärlet:
–
P = p0 + h /10*
0 st
•
Enheten är installerad högre än membran-tryckexpansionskärlet:
–
P = p0 - h /10*
0 st
*p0 i bar, h i meter
st

Obs!
Fyllnadstrycket för eftermatning av färskvatten till anläggningssystemet
beräknas enligt följande:
Fyllnadstryck ≥ P
+ 0,3 bar
0

Obs!
Tänk vid planeringen på att enhetens arbetsområde ligger i
tryckhållningens arbetsområde mellan begynnelsetrycket "PA" och
sluttrycket "PE".
7.3

Fylla enheten med vatten

FÖRSIKTIGHET
Risk för kroppsskador då pumpen går igång
När pumparna går igång kan det uppstå skador på handen om man vrider
igång pumpmotorn i fläkthjulet med skruvmejseln.
•
Koppla pumpen spänningslös innan du vrider igång pumpmotorn i
fläkthjulet med skruvmejseln.
OBS!
Skador på enheten då pumpen går igång
När pumparna går igång kan det uppstå sakskador om man vrider igång
pumpmotorn i fläkthjulet med skruvmejseln.
•
Koppla pumpen spänningslös innan du vrider igång pumpmotorn i
fläkthjulet med skruvmejseln.
för styrningen
0
":
0
