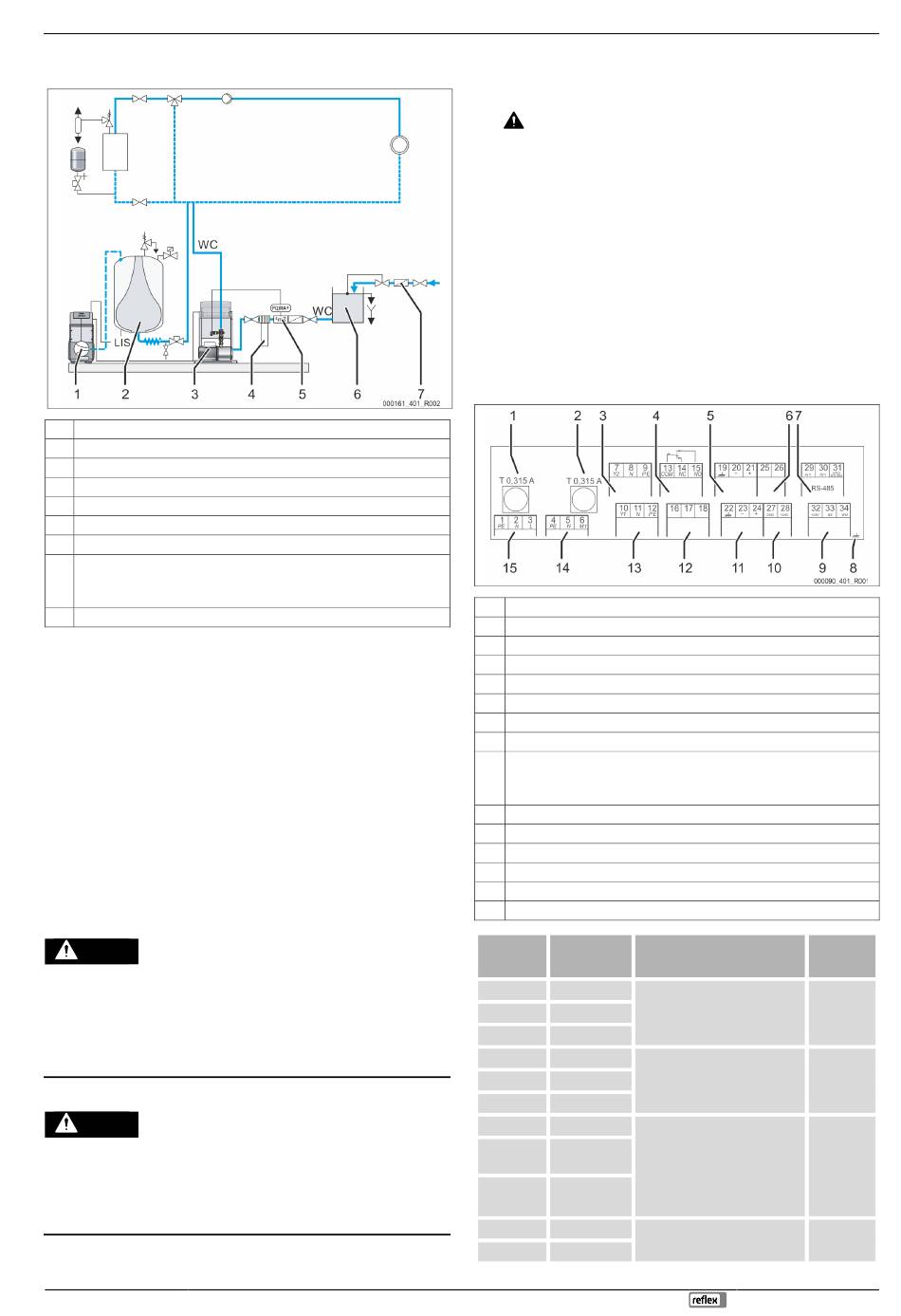

Exempelillustration av den nivåberoende eftermatningen av vatten i en
solvärmeanläggning med en tryckhållningsstation.
1 Styrenhet med kompressor för tryckhållning
2 Expansionskärl för tryckhållningen
Pump "PU"
3
Avhärdningsanläggning "Fillsoft", tillvalsutrustning som tillval
4
5 Kontaktvattenmätare, valbar tillvalsutrustning
Nätavskiljningsbehållare "BT"
6
Smutsfälla "ST"
7
WC Eftermatningsledning
• sugledning till pumpen "PU"
•
tryckledning till anläggningssystemet
LIS Tryckmätdosa för bestämning av fyllnadsnivån i expansionskärlet
En tryckhållningsstation har en övervakning av fyllnadsnivån i expansionskärlet.
Om minimifyllnadsnivån i expansionskärlet underskrids avges en signal från
tryckhållningsstationen till enhetens styrning. Styrningen kopplar in pumpen.
Färskvatten ur nätavskiljningsbehållaren eftermatas till anläggningssystemet.
Gör så här:
Ställ in enheten på "Levelcontrol" i styrningens kundmeny,  9.2.1
1.
"Kundmeny",  250.
2. Fyllnadstrycket för eftermatningen av färskvatten måste ligga minst 1,7 bar
högre än det lägsta drifttrycket "P
styrningen", 
246.

Obs!
Kombination av avhärdningsanläggningar (till exempel Fillsoft) med
enheten är möjligt och finns att få som tillvalsutrustning,  4.6
"Extrautrustning som tillval",  242.
6.5

Elanslutning

FARA
Livsfarliga skador genom elektrisk stöt.
Livsfarliga skador vid kontakt med strömförande delar.
•
Kontrollera att anläggningen som enheten monteras i är kopplad
spänningslös.
•
Kontrollera att anläggningen inte kan återinkopplas av andra personer.
•
Kontrollera att monteringsarbeten på enhetens elanslutning endast utförs
av behörig elektriker och enligt elektrotekniska föreskrifter.
FARA
Livsfarliga skador genom elektrisk stöt
Även om nätkontakten har dragits ut från spänningsförsörjningen kan en
spänning på 230 V ligga på delar av enhetens kretskort.
•
Koppla från enhetens styrning fullständigt från spänningsförsörjningen
innan skyddsplåtarna tas av.
•
Kontrollera att kretskortet är spänningslöst.
",  7.2 "Bestämma lägsta drifttryck P0 för
0
Fillcontrol Auto —29.07.2024
Följande beskrivningar gäller för standardanläggningar och avser endast de
nödvändiga anslutningarna på platsen.
1. Koppla anläggningen spänningslös och säkra den mot återinkoppling.
2. Ta av skyddet.
FARA Livsfarliga skador genom elektrisk stöt. Även om nätkontakten
har dragits ut från spänningsförsörjningen kan en spänning på 230 V ligga
på delar av enhetens kretskort. Koppla ifrån enhetens styrenhet fullständigt
från spänningsförsörjningen innan skyddsplåtarna tas av. Kontrollera att
kretskortet är spänningslöst.
3. Använd en kabelförskruvning som är lämplig för respektive kabel. Till
exempel M16 eller M20.
4. Dra alla kablar som ska läggas genom kabelförskruvningen.
5. Anslut alla kablar enligt plintschemat.
–
Tänk på att säkra enhetens anslutningsledningar på platsen,  5
"Tekniska data",  242.
6. Montera skyddet.
7. Anslut nätkontakten till spänningsförsörjningen 230 V.
8. Koppla in anläggningen.
Den elektriska anslutningen är klar.
6.5.1

Plintschema

Säkring "L" för elektronik och magnetventiler
1
Säkring "N" för magnetventiler
2
3 Magnetventil (ej för motorkulventil)
4 Samlingsmeddelande
5 Används ej
6 Används ej
7 RS-485-gränssnitt
8 Skärm
9 Digitala ingångar
•
Vattenmätare
•
Vattenbrist
10 Används ej
11 Analog ingång för tryck
Extern eftermatningsbegäran (endast vid "Levelcontrol")
12
13 Används ej
14 Används ej
15 Nätinmatning
Plintnummer Signal
1 PE
Spänningsförsörjning 230 V via
2 N
kabel med nätkontakt.
3 L
13 COM
Samlingsmeddelande
14 NC
(potentialfri).
15 NO
16 ledig Extern eftermatningsbegäran vid
nivåberoende eftermatning.
Eftermatning
•
17
(230 V)
Eftermatning
(Ställ in styrningen på
18
"Levelcontrol")
(230 V)
22 PE (skärm)
Analog ingång för tryck.
•
23 - tryck (signal)
Montering
Funktion Kablage
Från fabrik
På platsen,
tillval
Till exempel från en På platsen,
tryckhållningsstyrning. tillval
Från fabrik
För visning på displayen.
