Informatie op het typeplaatje
min. operating pressure set up on
shop floor
at site
max. pressure saftey valve
factory - aline
at site
4.3.2

Typecode

Nr.
1 Apparaatnaam
2 Auto
3 Maximale werkdruk (in bar)
4.4

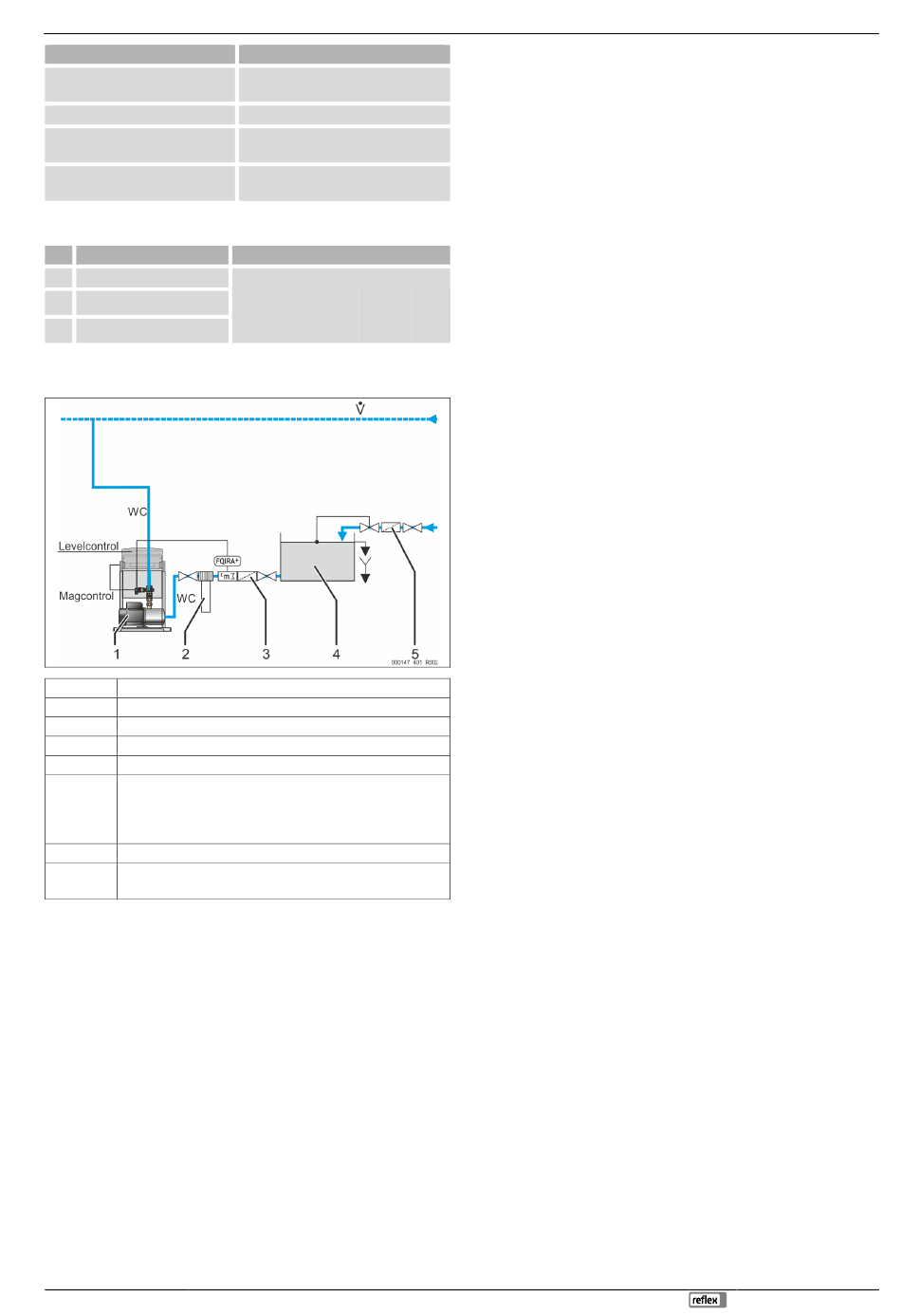

Functie

Pomp "PU"
1
Onthardingsinstallatie "Fillsoft"
2
Contactwatermeter "FQIRA+"
3
Netscheidingsreservoir "BT"
4
Vuilvanger "ST"
5
WC Bijvulleidingen
•
Vanuit het netscheidingsreservoir naar de pomp
(zuigleiding)
•
Vanuit de pomp naar het installatiesysteem (drukleiding)
Levelcontrol Externe signaalleiding voor bijvulvariant Levelcontrol
Magcontrol Interne signaalleiding voor bijvulvariant Magcontrol
•
Vanuit de druksensor "PIS" naar de besturing
De besturing van het apparaat regelt via de pomp het bijvullen van vers water voor
het installatiesysteem.
De volgende functies worden gecontroleerd door de besturing:
•
De bijvultijd
•
De bijvulcycli
•
De bijvulhoeveelheid met een optioneel geïnstalleerde contactwatermeter
Door de bewaking worden kleine lekken in het installatienet gevonden. Als er een
lek opgetreden is, wordt het bijvullen van water door de besturing onderbroken,
zodra de bijvultijd of het aantal bijvulcycli is overschreden. De geïntegreerde
watertekortbeveiliging schakelt de pomp uit om het droogdraaien te voorkomen.
Voor het apparaat zijn twee bijvulvarianten beschikbaar – "Magcontrol" of
"Levelcontrol". De bijvulvarianten zijn afhankelijk van het installatiesysteem.
•
Bijvullen van water in het installatiesysteem met een membraan-
drukexpansievat (Magcontrol).
Als de minimale werkdruk van het installatiesysteem wordt onderschreden,
stuurt de druksensor een signaal naar de besturing. De besturing schakelt de
pomp uit. Er wordt vers water uit het netscheidingsreservoir bijgevuld in het
installatiesysteem. Voor de berekening van de vuldruk in het
installatiesysteem,  7.2 "Minimale werkdruk P0 voor besturing bepalen",
 198.
Uitleg
Af fabriek ingestelde minimale werkdruk
Ingestelde minimale werkdruk
Af fabriek ingestelde aanspreekdruk van
de veiligheidsklep
Ingestelde aanspreekdruk van de
veiligheidsklep
Typecode (voorbeeld)
Fillcontrol Auto A 5,5
1 2 3
Fillcontrol Auto —29.07.2024
•
Bijvullen van water in het installatiesysteem met een drukbehoudstation
(Levelcontrol).
Een drukbehoudstation is uitgerust met een bewaking van het vulniveau in
het expansievat. Als het minimale vulniveau wordt onderschreden, wordt een
signaal van het drukbehoudstation naar de besturing van het apparaat
gestuurd. De besturing schakelt de pomp uit. Er wordt vers water uit het
netscheidingsreservoir bijgevuld in het installatiesysteem.
De bijvuloptie wordt ingesteld in het gebruikersmenu ,  9.2.1 "Gebruikersmenu",
 202.
Door de combinatie met extra apparatuur kunnen zo nodig andere functies worden
bewaakt door de besturing.
De volgende onderdelen zijn verkrijgbaar als optionele extra uitrusting:
• Onthardingsinstallatie "Reflex Fillsoft"
• Contactwatermeter "FQIRA+"

Opmerking!
Voor de optionele extra uitrusting,  4.6 "Optionele uitrusting",  193.
4.5

Levering

De levering is beschreven op de leverbon en de inhoud wordt op de verpakking
aangegeven.
Ga als volgt te werk:
1. Controleer de levering onmiddellijk na ontvangst op volledigheid en
eventuele transportschade.
2. Meld mogelijke transportschade onmiddellijk na ontvangst.
Basisuitrusting voor het bijvullen:
•
Het voorgemonteerde apparaat.
•
Bedieningshandleiding.
4.6

Optionele uitrusting

De volgende optionele uitrusting is beschikbaar voor het apparaat:
•
Contactwatermeter "FQIRA+".
•
Uitbreidingen voor Reflex Basic-besturingen.
–
Bus-modules
•
Profibus DP
•
Ethernet

Opmerking!
Met de extra uitrusting worden aparte bedieningshandleidingen geleverd.
Beschrijving van het apparaat
Nederlands — 193
