6.5 Ligação elétrica
PERIGO
Lesões fatais causadas por choque elétrico.
O contacto com componentes sob tensão provoca lesões fatais.
•
Assegurar que a instalação onde o aparelho vai ser montado está
desligada da corrente.
•
Assegurar que a instalação não possa voltar a ser ligada por terceiros.
•
Assegurar que os trabalhos de montagem na ligação elétrica do
aparelho sejam realizados exclusivamente por um eletricista e de acordo
com as regras eletrotécnicas.
PERIGO
Lesões fatais causadas por choque elétrico
Em certas partes da placa de circuitos do aparelho pode estar presente uma
tensão de 230 V, mesmo depois de desligar a ficha da corrente.
•
Antes de remover as coberturas, desligar a unidade de comando do
aparelho completamente da corrente.
•
Certificar-se de que a placa de circuitos não está sob tensão.
As descrições a seguir são aplicáveis às instalações padrão e limitam-se às
ligações necessárias da responsabilidade do cliente.
1. Desligar a instalação da corrente e bloqueá-la para não voltar a ser ligada.
2. Remover a cobertura.
PERIGO Lesões fatais causadas por choque elétrico. Em certas partes
da placa de circuitos do aparelho pode estar presente uma tensão de 230 V,
mesmo depois de desligar a ficha da corrente. Antes de remover as
coberturas, desligar a unidade de comando do aparelho completamente da
corrente. Certificar-se de que a placa de circuitos não está sob tensão.
3. Instalar um bucim adequado para o cabo correspondente. Por exemplo, M16
ou M20.
4. Passar todos os cabos que vão ser instalados através do bucim.
5. Ligar todos os cabos de acordo com o esquema de terminais, .
–
Ter em atenção a potência de ligação do aparelho para instalar a
proteção por fusível no local,  5 "Dados técnicos",  75.
6. Montar a cobertura.
7. Ligar a ficha à corrente 230 V.
8. Ligar a instalação.
A ligação elétrica está concluída.

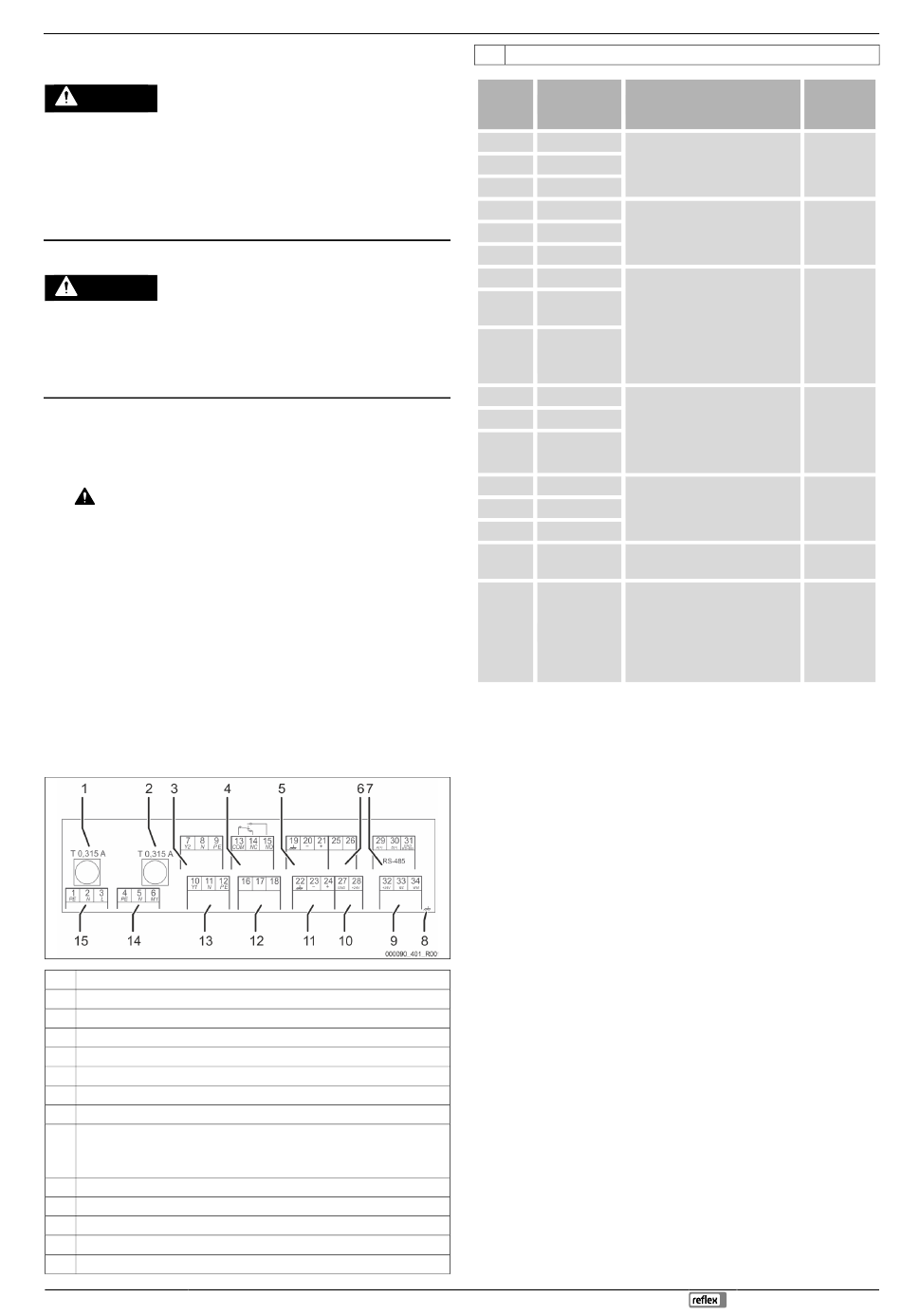

6.5.1

Esquema de terminais

1 Fusível "L" para o sistema eletrónico e as eletroválvulas
2 Fusível "N" para as eletroválvulas
3 Eletroválvula (não com válvula esférica motorizada)
4 Mensagem coletiva
5 Terminal não utilizado
6 Terminal não utilizado
7

Interface RS-485

8 Blindagem
9 Entradas digitais
•
Contador de água
•
Falta de água
10 Terminal não utilizado
11 Entrada analógica "Pressão"
12 Pedido externo de reposição de água (só com "Levelcontrol")
13 Terminal não utilizado
14 Terminal não utilizado
15 Alimentação pela rede
Número
de
terminal
1 PE
2 N
3 L
13 COM
14 NC
15 NO
16 livre
Reposição
17
(230 V)
Reposição
18
(230 V)
22 PE (blindagem) Entrada analógica "Pressão".
23 Pressão - (sinal)
Pressão +
24
(+ 18 V)
29 A
30 B
31 GND
+ 24 V
32
(alimentação) E1
33 E1
6.5.2 Interface RS-485
Através da interface podem ser usadas as seguintes funções:
•
Consulta de todas as informações do controlador.
–
Pressão
–
Estados operacionais da bomba.
–
Quantidade acumulada do contador de água por contacto "FQIRA +".
–
Todas as mensagens,  9.3 "Mensagens",  84.
–
Todas as entradas da memória de erros.
•
A comunicação com centrais de comando.
•
A comunicação com outros aparelhos.

Nota!
Se necessário, solicite ao serviço de assistência da Reflex o protocolo da
interface RS-485.
•
•
6.5.2.1 Ligação da interface RS-485
Ligar o interface como se segue:
1. Utilizar o seguinte cabo para ligação da interface:
–
Liycy (TP), 4 × 2 × 0,8, comprimento total máximo de bus 1000 m.
2. Ligar a interface aos terminais 29, 30, 31 da placa de circuitos no armário de
distribuição.
–
Relativamente à ligação da interface,  6.5 "Ligação elétrica",  79.
3. Utilizar um adaptador se o aparelho for utilizado em conjunto com uma
central de comando, que não suporte interfaces RS-485 (por exemplo,
interface RS-232).
Fillcontrol Auto —29.07.2024
Sinal Função
Alimentação elétrica de 230 V
através de cabo com ficha.
Mensagem coletiva (sem
potencial).
Pedido externo de reposição no
caso de reposição dependente do
nível.
•
Por exemplo, de um
controlador de pressurização.
(ajustar o controlador para
"Levelcontrol")
•
Para indicação no visor.
•
Para controlo da reposição
Para a variante de reposição
"Magcontrol"
Interface RS-485.
Alimentação para E1 e E2.
Contador de água por contacto (p.
ex., no "Fillset" Impuls)
•
Destina-se à avaliação da
reposição.
•
Contacto 32/33 fechado =
impulso de contagem.
Dados pormenorizados sobre as ligações.
Informações sobre os acessórios disponíveis.
Montagem
Cablagem
De fábrica
Em obra,
opção
Em obra,
opção
De fábrica
Em obra,
opção
De fábrica,
"shuntada"
Em obra,
opção
Português — 79
