Montaggio
6.5

Allacciamento elettrico

PERICOLO
Lesioni mortali provocate da scosse elettriche.
Il contatto con componenti sotto tensione provoca lesioni mortali.
•
Assicurarsi che l'impianto in cui va montato l'apparecchio sia stato messo
fuori tensione.
•
Assicurarsi che l'impianto non possa essere riattivato da altre persone.
•
Assicurarsi che le operazioni di montaggio in corrispondenza
dell'allacciamento elettrico dell'apparecchio vengano eseguite solo da un
elettricista qualificato e in conformità con le norme elettrotecniche.
PERICOLO
Lesioni mortali provocate da scosse elettriche
Su parti della scheda dell'apparecchio può permanere una tensione di 230 V
anche dopo aver staccato la spina dall'alimentazione di tensione.
•
Prima di rimuovere i carter di copertura, sezionare completamente l'unità
di controllo dell'apparecchio dall'alimentazione di tensione.
•
Verificare l'assenza di tensione sulla scheda.
Le seguenti descrizioni valgono per impianti standard e si limitano agli
allacciamenti necessari in sede d'opera.
1. Togliere tensione all'impianto e bloccarlo per impedirne la riattivazione.
2. Smontare il carter di copertura.
PERICOLO Lesioni mortali provocate da scosse elettriche. Su parti
della scheda dell'apparecchio può permanere una tensione di 230 V anche
dopo aver staccato la spina dall'alimentazione di tensione. Prima di
rimuovere i carter di copertura, sezionare completamente l'unità di controllo
dell'apparecchio dall'alimentazione di tensione. Verificare l'assenza di
tensione sulla scheda.
3. Impiegare un passacavo a vite adatto al relativo cavo. Ad esempio, M16 o
M20.
4. Far passare tutti i cavi da posare in opera attraverso il passacavo a vite.
5. Allacciare tutti i cavi secondo lo schema dei morsetti.
–
Per la sicurezza in sede d'opera, fare attenzione alle potenze allacciate
dell'apparecchio,  5 "Dati tecnici",  93.
6. Montare il carter.
7. Collegare la spina di alimentazione all'alimentazione di tensione a 230 V.
8. Accendere l'impianto.
L'allacciamento elettrico è concluso.
6.5.1

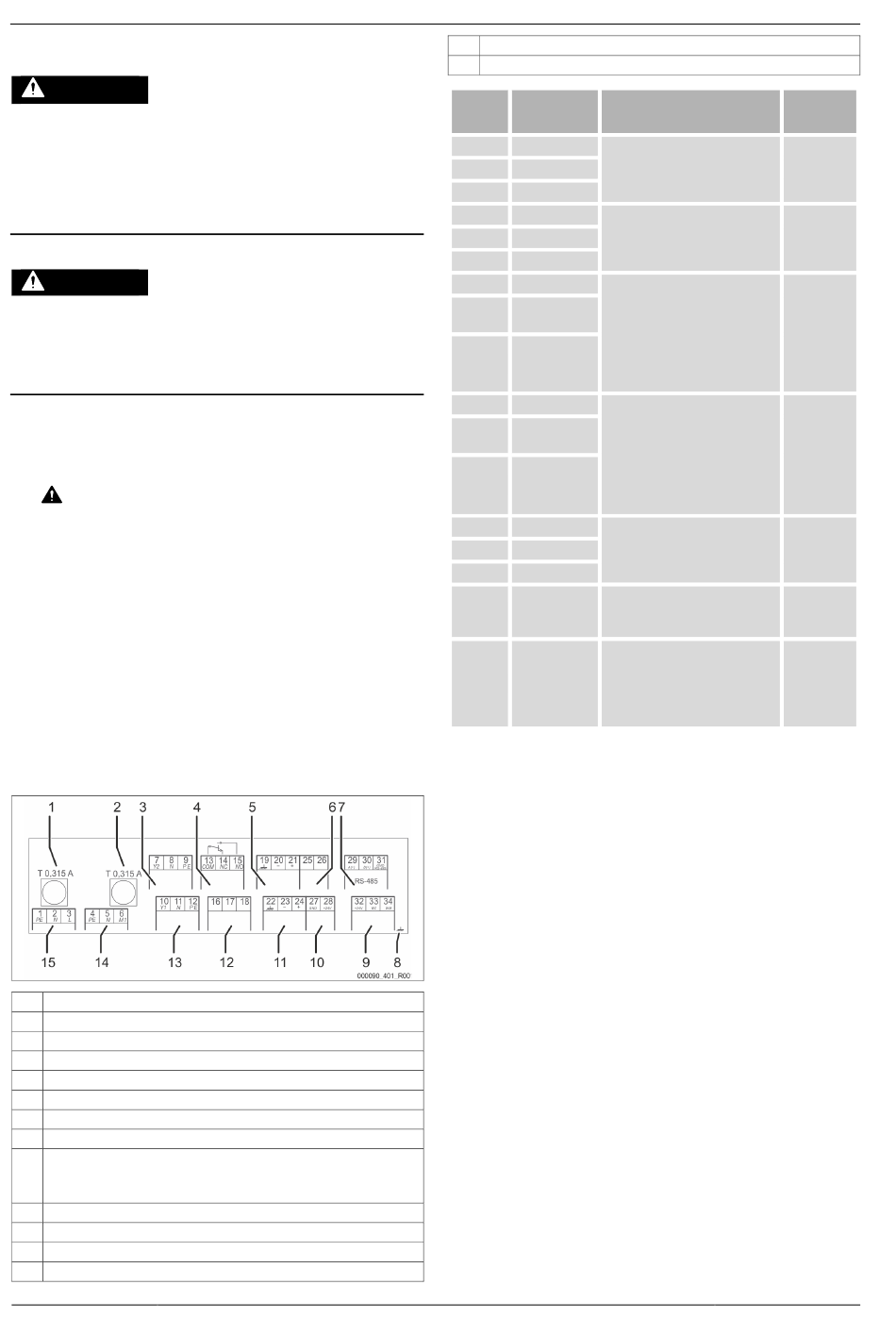

Schema dei morsetti

1 Fusibile "L" per elettronica ed elettrovalvole
2 Fusibile "N" per elettrovalvole
3 Elettrovalvola (non presente se è installata la valvola a sfera motorizzata)
4 Messaggio cumulativo
5 Non utilizzato
6 Non utilizzato
7

Interfaccia RS-485

8 Schermo
9 Ingressi digitali
•
Contatore d'acqua
•
Mancanza di acqua
10 Non utilizzato
11 Ingresso analogico per la pressione
12 Richiesta esterna di rabbocco (solo con "Levelcontrol")
13 Non utilizzato
96 — Italiano
14 Non utilizzato
15 Alimentazione della rete
Numero
morsetto
1 PE
2 N
3 L
13 COM
14 NC
15 NO
16 libero
Rabbocco
17
(230 V)
Rabbocco
18
(230 V)
22 PE (schermo)
- Pressione
23
(segnale)
+ Pressione (+
24
18 V)
29 A
30 B
31 GND
+ 24 V
32 (alimentazione)
E1
33 E1
6.5.2 Interfaccia RS-485
Le funzioni seguenti possono essere utilizzate dall'interfaccia:
•
Richiesta di tutte le informazioni dell'unità di controllo.
–
Pressione
–
Stati di funzionamento della pompa.
–
Portata cumulativa del contatore d'acqua a contatto "FQIRA+".
–
Tutti i messaggi,  9.3 "Messaggi",  102.
–
Tutte le voci inserite nella memoria dei guasti.
•
Comunicazione con le centrali di comando.
•
Comunicazione con altri apparecchi.

Avvertenza!
Se necessario, richiedere il protocollo dell'interfaccia RS-485 al servizio di
assistenza tecnica Reflex .
•
Dettagli sugli allacciamenti.
•
Informazioni sugli accessori disponibili.
6.5.2.1 Allacciamento dell'interfaccia RS-485
Allacciare l'interfaccia come segue:
1. Per l'allacciamento dell'interfaccia utilizzare il cavo seguente:
–
Liycy (TP), 4 × 2 × 0,8, lunghezza totale massima bus 1000 m.
2. Allacciare l'interfaccia ai morsetti 29, 30, 31 della scheda nel quadro elettrico
ad armadio.
–
Per l'allacciamento dell'interfaccia,  6.5 "Allacciamento elettrico",
 96.
3. Impiegando l'apparecchio abbinato a una centralina di comando che non
supporta l'interfaccia RS-485 (ad esempio, interfaccia RS-232), adoperare
un adattatore adeguato.
Fillcontrol Auto —29.07.2024
Segnale Funzione
Alimentazione di tensione a 230 V
mediante cavo con spina.
Messaggio cumulativo (a
potenziale zero).
Richiesta esterna di rabbocco per
rabbocco in funzione del livello.
•
Ad esempio di una stazione
di mantenimento della
pressione.
(Impostare l'unità di controllo su
"Levelcontrol")
Ingresso analogico pressione.
•
Per la visualizzazione nel
display.
•
Per l'azionamento del
rabbocco
Per la variante di rabbocco
"Magcontrol"
Interfaccia RS-485.
Alimentazione per E1 ed E2.
Contatore d'acqua a contatto (ad
es. in "Fillset Impuls")
•
Serve all'analisi del rabbocco.
•
Contatti 32/33 chiusi =
impulso di conteggio.
Cablaggio
In fabbrica
In sede
d'opera,
optional
In sede
d'opera,
optional
In fabbrica
In sede
d'opera,
optional
Ponticellato in
fabbrica
In sede
d'opera,
optional
