Prima punere în funcţiune

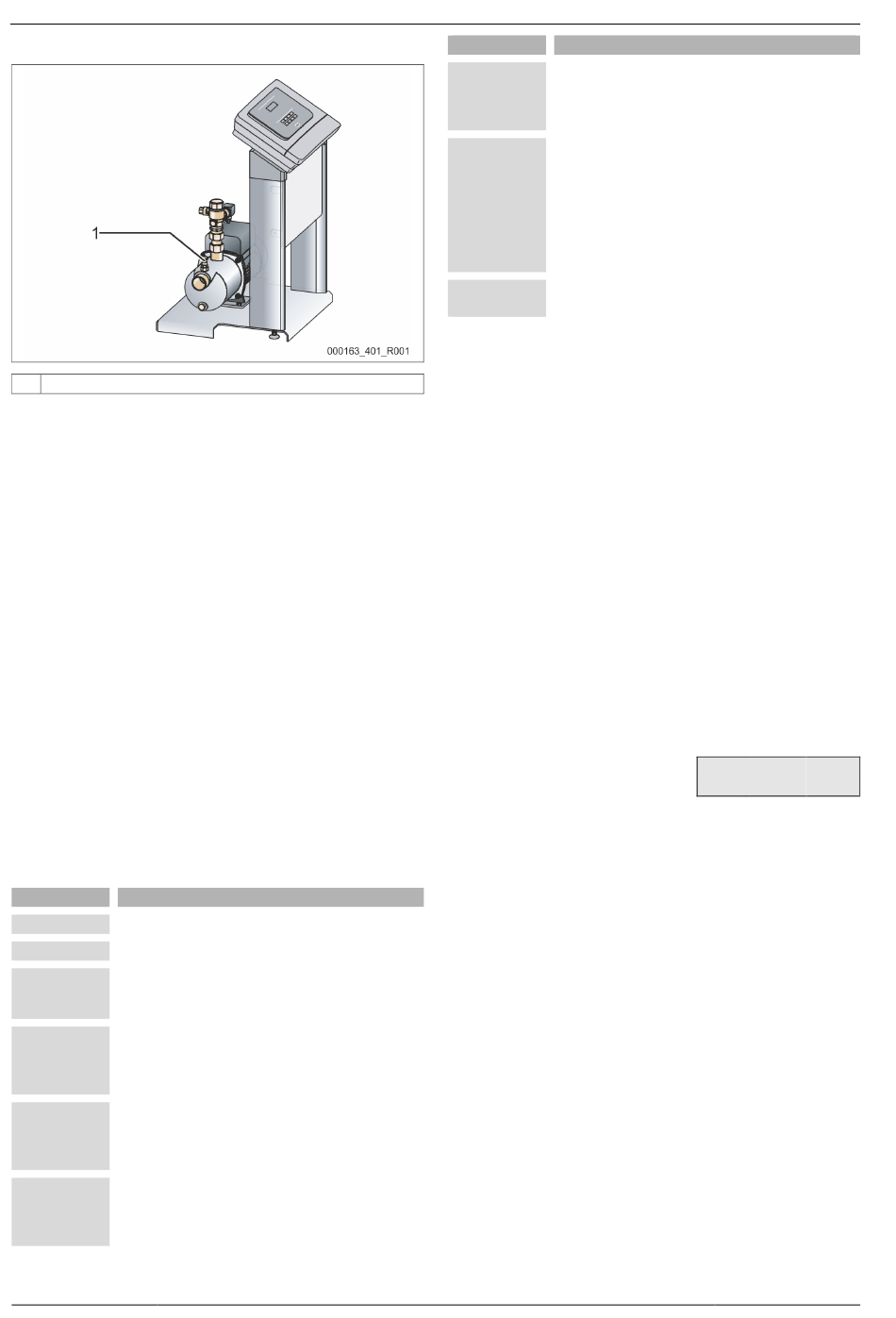

Dezaeraţi pompa:
Şurub de dezaerare „AV"
1
Desfaceţi şurubul de dezaerare de la pompă şi dezaeraţi pompa până când
4.
apa iese fără bule de aer.
– Dacă este nevoie, rotiţi pompa cu o şurubelniţă de la rotorul
ventilatorului până când apa iese fără bule de aer.
Strângeţi şurubul de dezaerare şi verificaţi etanşeitatea acestuia.
5.
Umplerea echipamentului cu apă este finalizată.
Parcurgerea rutinei de pornire a unităţii de comandă
7.4
Indicaţie!

La prima punere în funcţiune trebuie să parcurgeţi o singură dată rutina de
pornire.
• Pentru informaţii despre operarea unităţii de comandă,  9.1
"Utilizarea panoului de comandă",  300.
Rutina de pornire serveşte la setarea parametrilor necesari pentru prima punere în
funcţiune a echipamentului. Ea începe odată cu prima pornire a unităţii de
comandă şi poate fi rulată doar o dată. Modificările sau verificările parametrilor se
pot efectua după părăsirea rutinei de pornire în meniul clientului,  7.2
"Determinarea presiunii minime de funcţionare P0 pentru unitatea de comandă",
 297.
Indicaţie!

Asiguraţi alimentarea (230 V) unităţii de comandă prin introducerea
ştecărului în priză.
Acum vă aflaţi în regimul de oprire. LED-ul „Auto" de la panoul de comandă s-a
stins.
Afişaj pe display Semnificaţie
Fillcontrol A Denumirea echipamentului
Limba Software standard cu diferite limbi.
Citiţi manualul de Înainte de punerea în funcţiune, citiţi tot manualul de
operare şi verificaţi efectuarea corespunzătoare a
utilizare
montajului.
Introduceţi valoarea presiunii minime de funcţionare (apare
Presiunea min. de
funcţionare numai la varianta de realimentare „Magcontrol").
• Calcularea presiunii minime de funcţionare,  9.2.1
"Meniul clientului",  302.
Presiune supapă Introduceţi valoarea pentru presiunea de declanşare a
de siguranţă supapei de siguranţă.
• Aceasta este eventual presiunea de declanşare a
supapei de siguranţă a sistemului instalaţiei.
Modificaţi succesiv afişajele care se aprind intermitent
Ora
pentru „oră", „minut" şi „secundă".
• La apariţia unei erori, ora va fi salvată în memoria de
erori a unităţii de comandă.
298 — Română
Afişaj pe display Semnificaţie
Data
Încheiaţi rutina?
Da
2,0 bari
STOP
Indicaţie!

După finalizarea cu succes a rutinei de pornire vă aflaţi în regimul de
oprire. Nu comutaţi încă pe regimul automat.
Indicaţie!

Setarea variantei de realimentare „Magcontrol sau „Levelcontrol" se
efectuează în meniul client,  9.2.1 "Meniul clientului",  302.
Parametrizarea unităţii de comandă în meniul clientului
7.5
Prin meniul clientului pot fi corectate sau accesate diferite valori specifice
instalaţiei. La prima punere în funcţiune, setările implicite din fabricaţie trebuie
adaptate mai întâi la condiţiile specifice instalaţiei.
– Pentru ajustarea setărilor din fabricaţie,  9.2 "Efectuarea setărilor în
unitatea de comandă",  301.
– Pentru informaţii despre utilizarea unităţii de comandă,  9.1 "Utilizarea
panoului de comandă",  300.
Verificareafuncţionalităţii
7.6
Efectuaţi o verificare a funcţionării pompei „PU" de la echipament. Comutaţi
unitatea de comandă în regimul comandat manual. În regimul comandat manual,
pompele sunt pornite sau oprite manual.
• Apăsaţi butonul „Manual" de la panoul de comandă al unităţii de comandă.
– Se aprinde LED-ul „Manual" ca semnal vizual pentru regimul comandat
manual.
Selectaţi pompa "PU". Selectarea pompei
depinde de variantele de realimentare setate,
„Levelcontrol" sau „Magcontrol".
Procedaţi în felul următor:
Apăsaţi tasta „Manual" de la panoul de comandă al unităţii de comandă
1.
– Afişarea „PU" se aprinde intermitent pe display ca semnal vizual pentru
selectarea pompei, la varianta de alimentare „Levelcontrol".
– Cu tastele de comutare de la panoul de comandă, selectaţi afişajul
„PU" de pe display. Afişarea „PU" de pe display se aprinde intermitent
ca semnal vizual pentru selectarea pompei, la varianta de alimentare
„Magcontrol".
Apăsaţi butonul „OK" de la panoul de comandă al unităţii de comandă.
2.
– Pompa este pornită, iar pe display apare afişajul „PU!".
– Atunci când pompa este pornită, afişajul presiunii de pe display trebuie
să indice valori de ≥ 5 bari.
Apăsaţi butonul „OK" de la panoul de comandă al unităţii de comandă.
3.
– Pompa se opreşte, iar pe display apare afişajul „PU".
Verificarea funcţională a pompei s-a încheiat. Deschideţi încet robinetul de blocare
„BV" din conducta de refulare de la pompă către sistemul instalaţiei.
Indicaţie!

În cazul în care nu are loc o creştere a presiunii când pompa este pornită:
• Opriţi pompa.
• Dezaeraţi pompa,  7.3 "Umplerea echipamentului cu apă",
 297.
Indicaţie!

Efectuaţi o verificare funcţională a rezervorului de separare de la reţeaua
de apă, conform specificaţiilor de la faţa locului.
Fillcontrol Auto —29.07.2024
Modificaţi succesiv afişajele care se aprind intermitent
pentru „zi", „lună", „an".
• La apariţia unei erori, data va fi salvată în memoria de
erori a unităţii de comandă.
Acest mesaj va fi afişat pe display după o rutină de pornire
realizată cu succes.
Selectaţi pe display-ul unităţii de comandă „Da" sau „Nu" şi
confirmaţi cu butonul „OK" de la panoul de comandă al
unităţii de comandă.
• da: Rutina se încheie, iar echipamentul comută
automat în regimul de oprire.
•
nu: Rutina de pornire începe din nou.
Afişarea presiunii apare doar în varianta de realimentare
„Magcontrol".
PU!
2,0 bari
Umplerea
