Popis přístroje
VAROVÁNÍ
Nebezpečí poranění vysokou hmotností
Zařízení mají vysokou hmotnost. Tím vzniká riziko poškození zdraví a úrazů.
• Pro přepravu a montáž používejte vhodné zvedací prostředky.
Popis přístroje
4
4.1

Popis

Zařízení je doplňovací stanice, která slouží k udržování tlaku vody a doplňování
pitné vody do soustavy.
• Čerpadlo nasává vodu přes oddělovací nádobu ze sítě pitné vody a
dopravuje ji do soustavy.
• Řízení reguluje a kontroluje proces doplňování.
Zařízení je vhodné pro následující soustavy:
•
systémy topné vody
•
systémy chladicí vody
•
solární obvody
Zařízení se využívá v kombinaci s otevřenou oddělovací nádobou poskytnutou
zákazníkem.
Upozornění!

Použití bez oddělovací nádoby je možné.
–
Pro individuální plánování a odsouhlasení,  12.1 "Zákaznická
služba Reflex",  171
Upozornění!

V solárním zařízení musí být oddělovací nádoba namontována, aby byla
zajištěna směs vody a glykolu pro soustavu.
Upozornění!

První plnění čerstvé vody do soustavy je se zařízením možné.

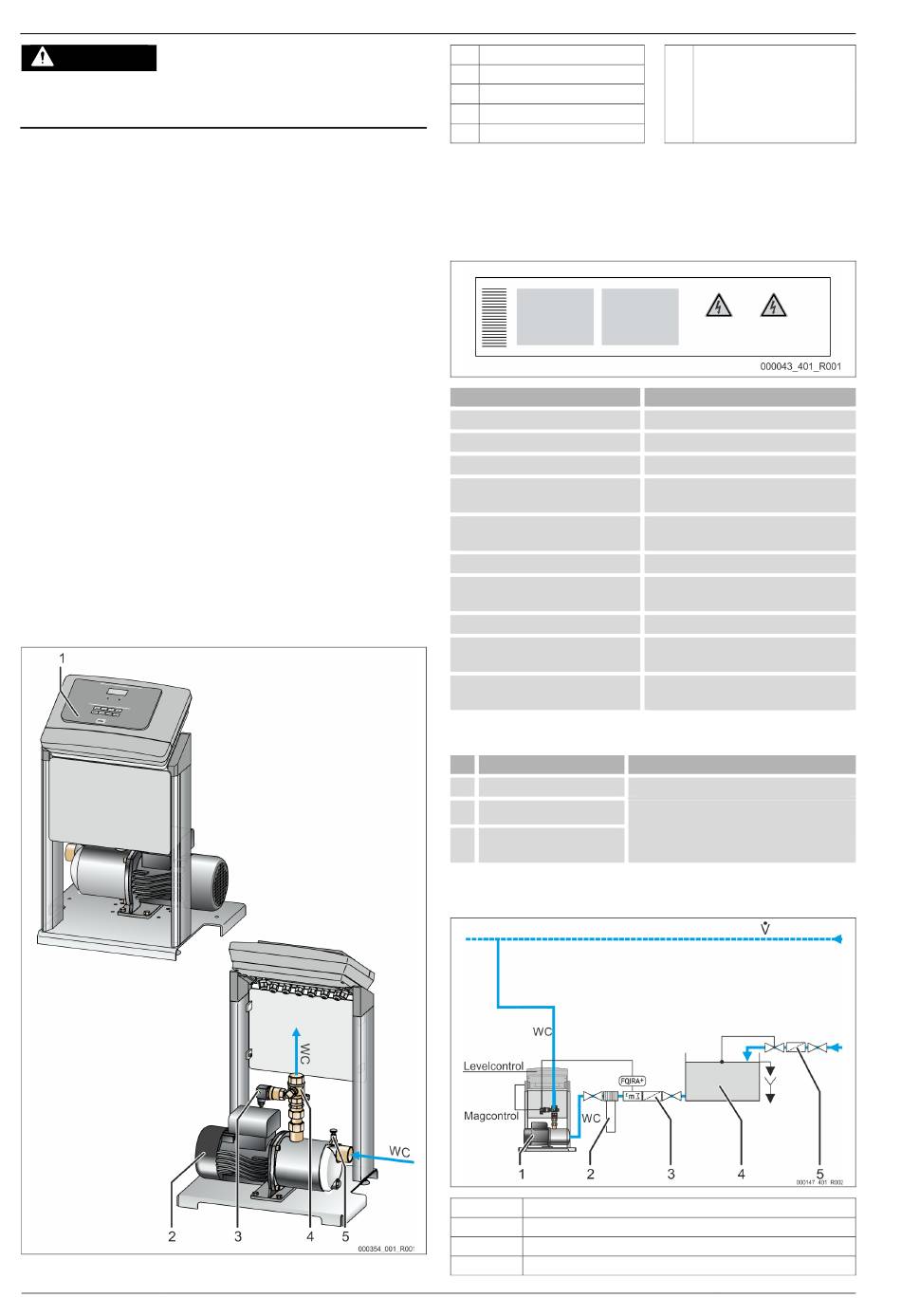

Přehled
4.2
158 — Česky
Řízení Control Basic
1
tlakový senzor „PIS"
2
uzavírací ventil k zařízení „BV"
3
Odvzdušňovací šroub „AV"
4
Čerpadlo
5
4.3

Identifikace

Typový štítek
4.3.1
Na typovém štítku naleznete informace o výrobci, rok výroby, výrobní číslo a
technická data.
Údaj na typovém štítku
Type
Serial No.
min. / max. allowable pressure P
max. continuous operating
temperature
min. / max. allowable temperature /
flow temperature TS
Year built
min. operating pressure set up on
shop floor
at site
max. pressure saftey valve
factory - aline
at site
Typový klíč
4.3.2
Č.
Název přístroje
1
2 Auto
3 Maximální pracovní tlak
(v bar)
4.4

Funkce

Čerpadlo „PU"
1
Změkčovací zařízení „Fillsoft"
2
Kontaktní vodoměr „FQIRA+"
3
Oddělovací nádoba „BT"
4
Fillcontrol Auto —29.07.2024
WC přípojky napájecích vedení pro
čerstvou vodu
• sací vedení k čerpadlu
•
tlakové vedení k systému
zařízení
Význam
Označení zařízení
Sériové číslo
Minimální / maximální přípustný tlak
Maximální teplota trvalého provozu
Minimální / maximální přípustná teplota /
přívodní teplota TS
Rok výroby
Minimální provozní tlak nastavený z
továrny
Nastavený minimální provozní tlak
Z továrny nastavený reakční tlak
bezpečnostního ventilu
Nastavený reakční tlak bezpečnostního
ventilu
Typový klíč (příklad)
Fillcontrol Auto A 5,5
1 2 3
