Bodenmontage; Hydraulischer Anschluss - Reflex Fillcontrol Auto Original Operating Manual

Montage
–
Verwenden Sie für die Leitungen die gleichen Dimensionen der
Anschlüsse des Gerätes.
3. Stellen Sie bei Bedarf die Schnittstellen nach dem Klemmenplan her.
6.3.1

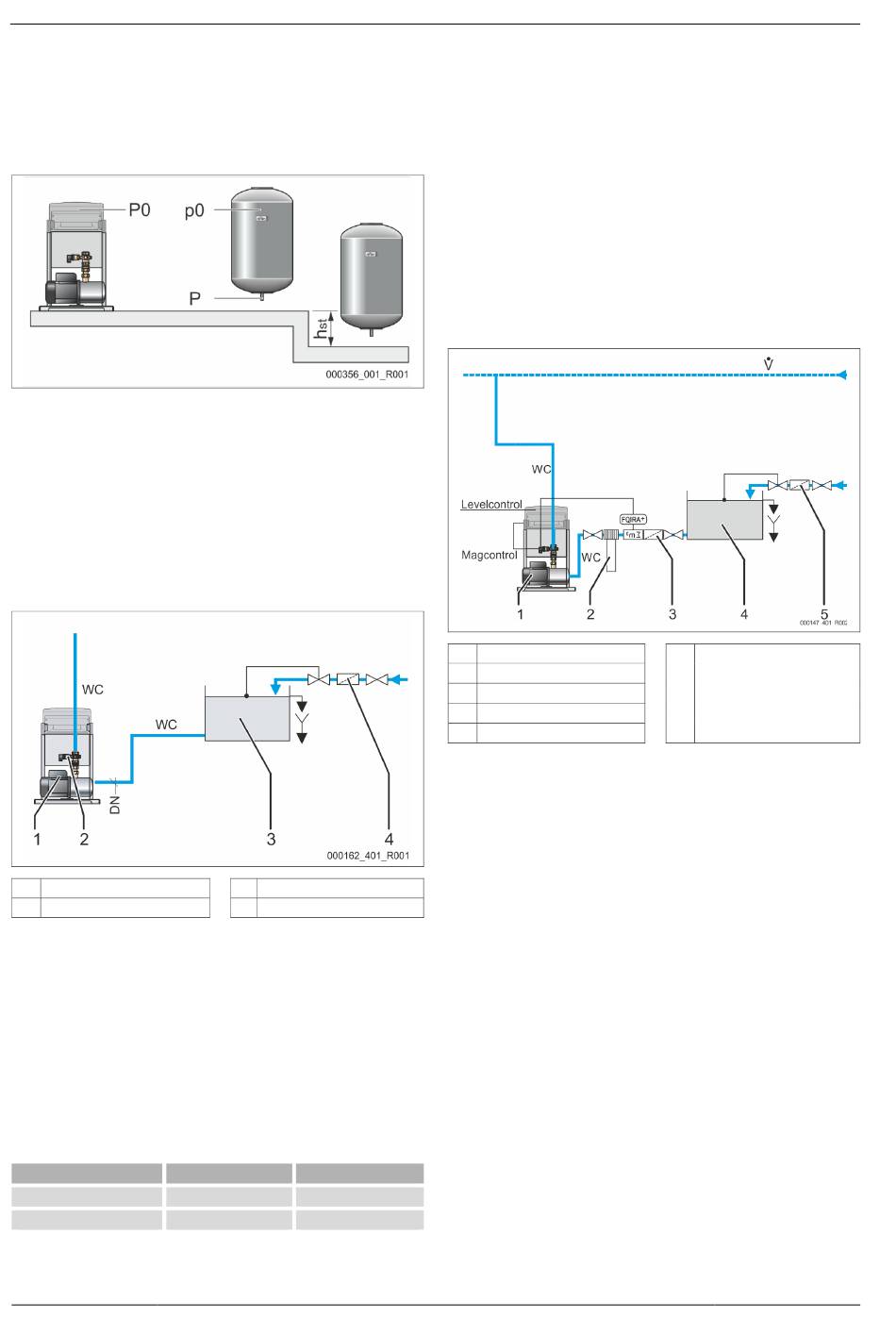

Bodenmontage

Das Gerät wird auf dem Boden montiert. Die Befestigungsmittel sind bauseits
entsprechend der Beschaffenheit des Bodens zu wählen.
Beachten Sie folgende Punkte:
•
Das Gerät nicht zu weit vom Membran-Druckausdehnungsgefäß montieren.
Dadurch wird sichergestellt, dass der Fülldruck über den Drucksensor „PIS"
gemessen wird.
•
Die Bedienbarkeit der Armaturen muss gegeben sein.
•
Die Zuführungsmöglichkeiten der Anschlussleitungen sicherstellen.

Hinweis!
Die statische Höhe „h " ist zur Ermittlung des Mindestbetriebsdrucks des
st
Anlagensystems erforderlich.
Montage inklusive bauseitigem Netztrennbehälter
Pumpe „PU"
1
Drucksensor „PIS"
2
Beachten Sie bei der Montage folgende Punkte:
•
Umgebungstemperaturen bis zu 35 °C
•
Rohrleitungslänge (siehe Tabelle)
• Der Anschluss Nachspeisung „WC" muss mindestens 100 mm oberhalb des
Sauganschlusses der Pumpe „PU" liegen.
•
Mindest-Durchmesser der Saugleitung und der Druckleitung (siehe Tabelle).
•
Einhaltung der Norm EN 1717
• Empfohlenes Nennvolumen des Netztrennbehälters von ≤ 200 l
•
Ein Überlauf in ausreichender Dimensionierung gemäß dem maximalen
Zulauf ist montiert.
•
Eine Absperrarmatur ist in den Zulauf zum Netztrennbehälter installiert.
Nennweiten der Saugleitung und Druckleitung in Abhängigkeit vom erforderlichen
Nachspeisedruck
Nachspeisedruck > 3,7 bar
Druckleitung ≤ 10 m
DN 32
Saugleitung ≤ 2 m
DN 32
8 — Deutsch
Netztrennbehälter „BT"
3
Schmutzfänger „ST"
4
≤ 3,7 bar
DN 40
DN 40
Fillcontrol Auto —29.07.2024

Hinweis!
Bei niveaugleicher Aufstellung kann der Mindestbetriebsdruck „P
Kundenmenü auf den Vordruck „p
Druckausdehnungsgefäßes „MAG" eingestellt werden, ansonsten ist eine
Korrektur mit „hst" erforderlich,  7.2 "Mindestbetriebsdruck P0 für
Steuerung ermitteln",  11.
6.3.2

Hydraulischer Anschluss

6.3.2.1 Anschluss an das Anlagensystem

Hinweis!
Durch den Pumpenanlauf im Gerät entstehen Vibrationen. Diese
übertragen laute Geräusche in den Rohrleitungen von der Anlage.
–
Schließen Sie die Rohrleitungen an den Anschlüssen des Gerätes
flexibel an.
Anschluss zum Anlagensystem mit einem Netztrennbehälter für die Nachspeisung
von Frischwasser.
Pumpe „PU"
1
Enthärtungsanlage „Fillsoft"
2
3 Kontaktwasserzähler
Netztrennbehälter „BT"
4
Schmutzfänger „ST"
5
Beachten Sie die folgenden Bedingungen für die Aufstellung und den Anschluss
eines offenen Netztrennbehälters.
•
Nachspeisetemperaturen bis 70° C
•
Rohrleitungslängen,  6.3.1 "Bodenmontage",  8.
•
Abgang vom Netztrennbehälter mindestens 100 mm oberhalb des
Sauganschlusses der Pumpe „PU".
• Saugleitung „WC" zur Pumpe „PU" mit stetiger Steigung zum
Netztrennbehälter.

Hinweis!
Bei Nachspeisetemperaturen > 70 °C und bei einem Einsatz in
Anlagensystemen ohne Netztrennbehälter ist eine Planung entsprechend
den örtlichen Verhältnissen erforderlich,  12.1 "Reflex-
Werkskundendienst",  19.
im
0"
des Membran-
0"
WC Nachspeiseleitungen für
Frischwasser
•
Saugleitung zur Pumpe
•
Druckleitung zum
Anlagensystem
