Beschrijving van het apparaat

Restrisico's

3.6
Dit toestel is volgens de huidige stand van de techniek gebouwd. Desondanks
kunnen er zich restrisico's voordoen die niet geheel kunnen worden uitgesloten.
VOORZICHTIG
Gevaar voor verbranding door hete oppervlakten
In verwarmingsinstallaties kunnen brandwonden worden veroorzaakt als
gevolg van hoge oppervlaktetemperaturen.
•
Draag veiligheidshandschoenen.
•
Plaats desbetreffende waarschuwingsborden in de buurt van het
apparaat.
VOORZICHTIG
Kans op letsel door uitstromende vloeistof die onder druk staat
Bij foutieve montage, demontage of ondeskundig onderhoud kunnen
brandwonden en andere verwondingen worden veroorzaakt aan de
aansluitingen, wanneer uit onder druk staande plotseling heet water of hete
stoom uitstroomt.
•
Zorg voor een veilige een deskundige montage, demontage en
onderhoud.
•
Zorg dat de installatie niet onder druk staat voordat u werkzaamheden
i.v.m. montage, demontage en onderhoud uitvoert aan de aansluitingen.
WAARSCHUWING
Kans op letsel door hoog gewicht
De apparaten hebben een hoog gewicht. Hierdoor bestaat een verhoogd kans
op letsel en ongevallen.
•
Gebruik geschikte hefapparatuur voor het vervoer en de montage.
4 Beschrijving van het apparaat
4.1

Beschrijving

Het apparaat is een bijvulstation dat wordt gebruikt om de waterdruk constant te
houden en om vers water bij te vullen in een installatiesysteem.
•
De pomp zuigt water via een netscheidingsreservoir uit het verswaternet en
transporteert het in het installatiesysteem.
•
De besturing regelt en bewaakt het bijvulproces.
Het apparaat is geschikt voor de volgende installatiesystemen:
•
Verwarmingswatersystemen
•
Koelwatersystemen
•
Zonnestroomsystemen
Het gebruik van van het apparaat vindt plaats in combinatie met een
locatiegebonden open netscheidingsreservoir.

Opmerking!
Een gebruik zonder netscheidingsreservoir is mogelijk.
–
Voor een individuele planning en coördinatie,  12.1 "Reflex
klantenservice",  206.

Opmerking!
In een zonnestroomsysteem moet het netscheidingsreservoir worden
geïnstalleerd om een water/glycol-mengsel voor het kringsysteem te
garanderen.

Opmerking!
Een eerste vulling met vers water in het installatiesysteem is mogelijk met
het apparaat.
192 — Nederlands
4.2

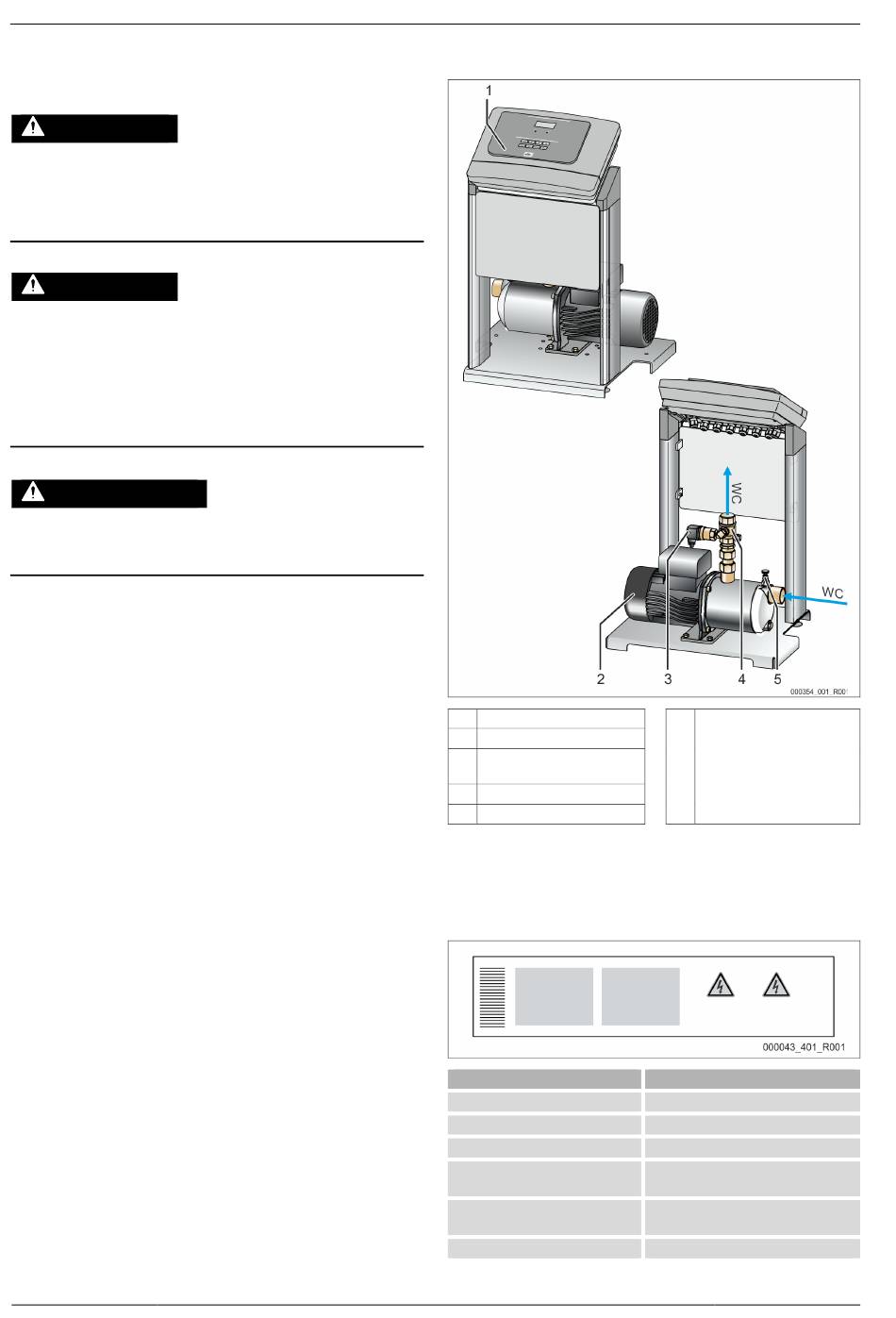

Overzicht

1 Control Basic besturing
Druksensor "PIS"
2
3 Afsluitkraan naar de installatie
"BV"
4 Ontluchtingsschroef "AV"
5 Pomp
4.3

Identificatie

4.3.1

Typeplaatje

Op het typeplaatje is informatie aangegeven over fabrikant, bouwjaar,
fabricagenummer en de technische gegevens.
Informatie op het typeplaatje
Type
Serial No.
min. / max. allowable pressure P
max. continuous operating
temperature
min. / max. allowable temperature /
flow temperature TS
Year built
Fillcontrol Auto —29.07.2024
WC Aansluitingen van de
bijvulleidingen voor vers water
•
Zuigleiding naar de
pomp
•
Drukleiding naar het
installatiesysteem
Uitleg
Naam van het apparaat
Serienummer
Minimaal/maximaal toelaatbare druk
Maximale temperatuur in continu bedrijf
Minimaal/maximaal toelaatbare
temperatuur / aanvoertemperatuur TS
Bouwjaar
