V systémoch zariadení s tlakovou expanznou nádobou s membránou monitoruje v
prístroji senzor tlaku „PIS" dopĺňanie čerstvej vody. Ak sa prekročí nadol potrebný
plniaci tlak pre dopĺňanie vody, tak sa spustí signál zo senzora tlaku na riadenie
prístroja. Riadenie zapne čerpadlo. Čerstvá voda z nádoby na oddelenie od siete
sa dopĺňa do systému zariadení.
Postupujte nasledovne:
Nastavte prístroj v zákazníckom menu riadenia na „Magcontrol",  9.2.1
1.
"Zákaznícke menu",  151.
2. Pripojte tlakové potrubie do blízkosti prípojky tlakovej expanznej nádoby s
membránou.
– Tým zabezpečíte, aby sa zaznamenával potrebný plniaci tlak pre
dopĺňanie čerstvej vody cez senzor tlaku „PIS".
– Pre výpočet plniaceho tlaku,  7.2 "Zistenie minimálneho
prevádzkového tlaku P0 pre riadenie",  147.
Neprekročte nadol potrebné menovité svetlosti pre doplňujúce potrubia
3.
„WC" 6.3.1 "Montáž na podlahu",  143.
– Tým zabránite nežiadúcemu taktovaniu dopĺňania.
Využívajte pri solárnych zariadeniach nádobu na oddelenie od siete „BT" k
4.
nasadeniu zmesi voda-Glykol.
– Dimenzujte veľkosť nádoby na oddelenie od siete minimálne s 1,5
násobným objemom zariadenia.

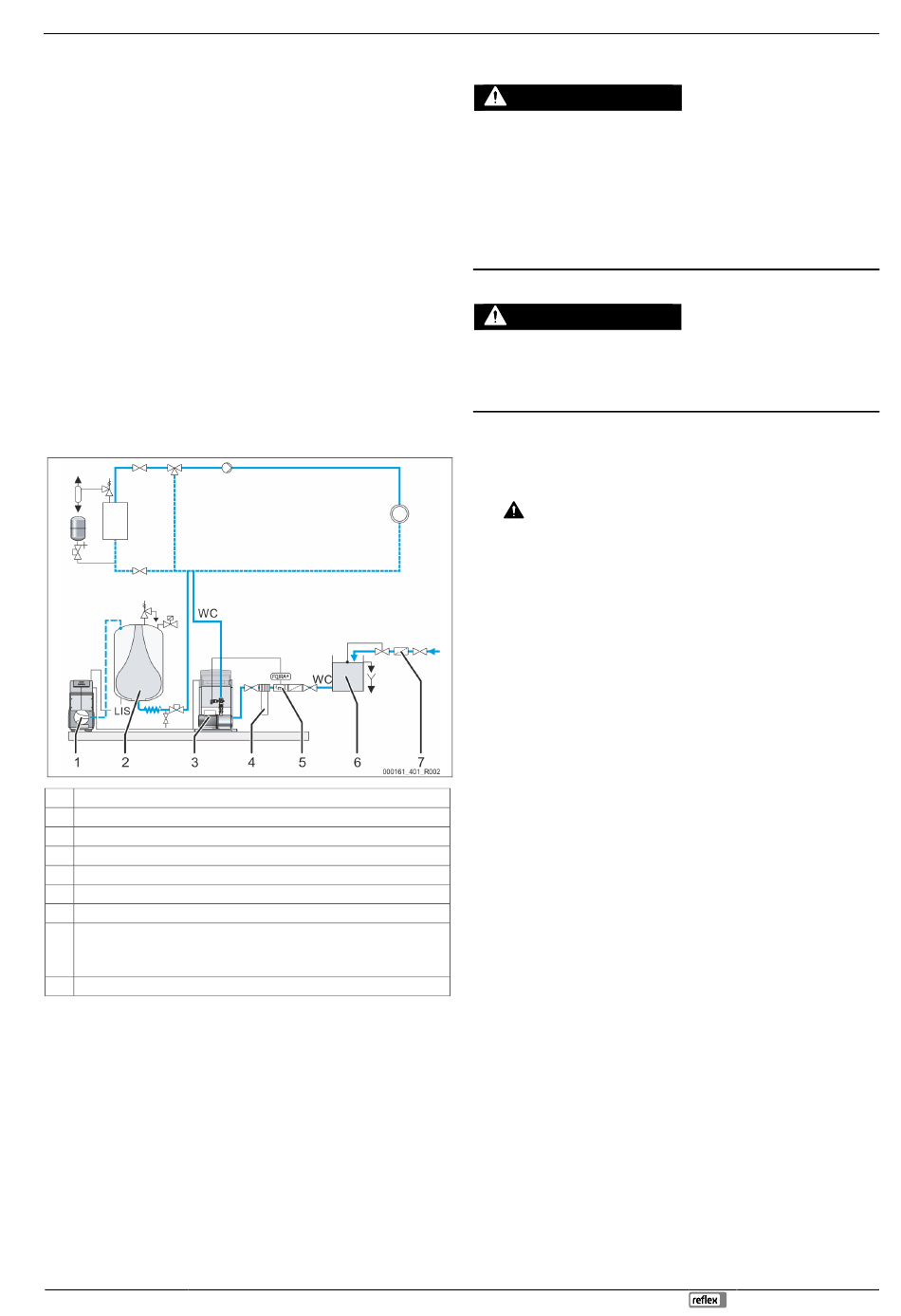

Príkladné zobrazenie úrovňovo závislého dopĺňania vody do v systéme zariadení
so stanicou na udržanie tlaku.
Riadiaca jednotka s kompresorom k udržaniu tlaku
1
Expanzná nádoba pre udržanie tlaku
2
Čerpadlo „PU"
3
Zariadenie na zmäkčenie vody „Fillsoft", voliteľné prídavné vybavenie
4
Kontaktný vodomer, voliteľné prídavné vybavenie
5
Nádoba na oddelenie od siete „BT"
6
Zachytávač nečistôt „ST"
7
WC Dopĺňacie potrubie
• Sacie potrubie k čerpadlu „PU"
• Výtlačné potrubie k systému zariadení
LIS Tlaková meracia dóza k zisteniu stavu naplnenia v expanznej nádobe
Stanica pre udržanie tlaku má monitorovanie stavu naplnenia v expanznej nádobe.
Ak sa prekročí nadol minimálny stav naplnenia v expanznej nádobe, tak sa spustí
signál stanice na udržanie tlaku na riadení prístroja. Riadenie zapne čerpadlo.
Čerstvá voda z nádoby na oddelenie od siete sa dopĺňa do systému zariadení.
Postupujte nasledovne:
Nastavte prístroj v zákazníckom menu riadenia na „Levelcontrol",  9.2.1
1.
"Zákaznícke menu",  151.
Plniaci tlak pre napájanie čerstvej vody musí byť minimálne 1,7 bar vyšší ako
2.
minimálny prevádzkový tlak „P
prevádzkového tlaku P0 pre riadenie", 

Upozornenie!
Kombinácia zariadení na zmäkčenie vody (napríklad Fillsoft) s prístrojom
je možná a k dodaniu ako voliteľné prídavné vybavenie,  4.6 "Voliteľné
prídavné vybavenie",  142.
",  7.2 "Zistenie minimálneho
0
147.
Fillcontrol Auto —29.07.2024
6.5 Elektrická prípojka
NEBEZPEČENSTVO
Životu nebezpečné poranenia v dôsledku zasiahnutia elektrickým
prúdom.
Pri dotyku so súčiastkami vedúcimi prúd vznikajú životu nebezpečné
poranenia.
•
Zaistite, aby bolo zariadenie, do ktorého sa montuje prístroj, zapnuté bez
elektrického napätia.
• Zaistite, aby sa zariadenie nemohlo znovu zapnúť inými osobami.
• Zaistite, aby sa montážne práce na elektrickej prípojke prístroja
prevádzali len prostredníctvom odborníka na elektrinu a podľa
elektrotechnických predpisov.
NEBEZPEČENSTVO
Životu nebezpečné poranenia v dôsledku zasiahnutia elektrickým prúdom
Na častiach dosky plošných spojov prístroja môže po vytiahnutí sieťovej
zástrčky z napájania byť prítomné elektrické napätie 230 V.
•
Odpojte pred odobratím krytov riadenie prístroja kompletne z napájania.
• Skontrolujte stav bez napätia dosky plošných spojov.
Nasledujúce popisy platia pre štandardné zariadenia a obmedzujú sa na potrebné
prípojky zo strany konštrukcie.
1. Zapnite zariadenie bez napätia a zaistite proti opätovnému zapnutiu.
2. Odoberte kryt.
NEBEZPEČENSTVO Životu nebezpečné poranenia v dôsledku
zásahu elektrickým prúdom. Na častiach dosky plošných spojov prístroja
môže po vytiahnutí sieťovej zástrčky z napájania byť prítomné elektrické
napätie 230 V. Odpojte pred odobratím krytov riadenie prístroja kompletne z
napájania. Skontrolujte stav bez napätia dosky plošných spojov.
Použite káblovú nákrutku vhodnú pre zodpovedajúci kábel. Napríklad M16
3.
alebo M20.
Veďte všetky zavesené káble cez káblovú nákrutku.
4.
Pripojte všetky káble podľa svorkového plánu.
5.
– Rešpektujte k zaisteniu zo strany konštrukcie inštalované príkony
prístroja,  5 "Technické údaje",  142.
6. Namontujte kryt.
Pripojte sieťovú zástrčku na napájanie 230 V.
7.
8. Zapnite zariadenie.
Elektrická prípojka je zatvorená.
Montáž
Slovensky — 145
