Montaj
Hidrolik bağlantı
6.3.2
6.3.2.1 Tesis sistemine bağlantı

Bilgi!
Cihazın içinde pompa çalışması nedeniyle titreşimler ortaya çıkar. Bunlar
yüksek sesli gürültüleri tesisin boru hatlarına aktarır.
– Boru hatlarını cihazın bağlantı noktalarına esnek bir şekilde
bağlayın.

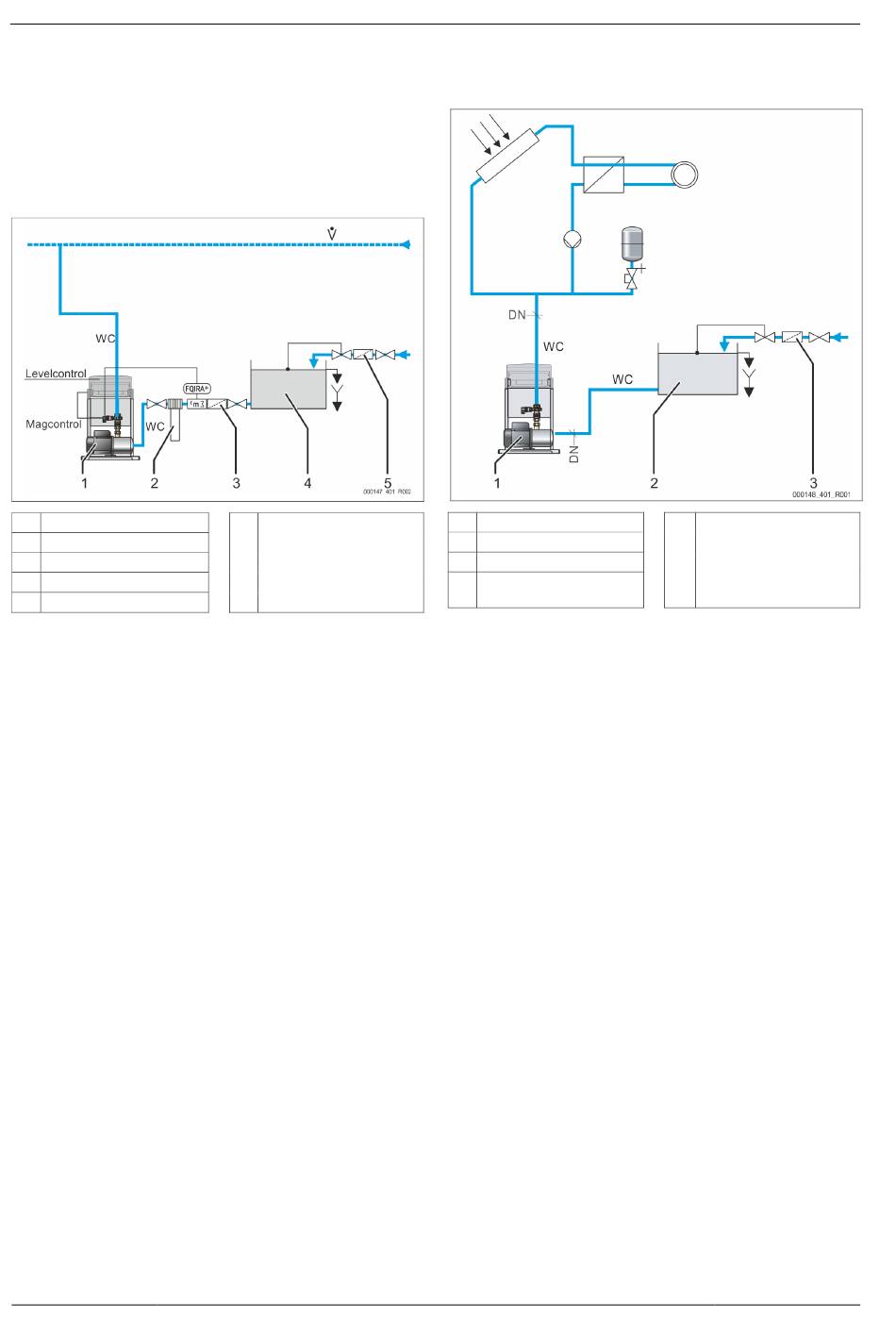

Temiz su takviyesi için bir şebeke ayırma haznesi ile tesis sistemine bağlantı.
1 "PU" pompa
"Fillsoft" yumuşatma tesisi
2
Kontak su sayacı
3
"BT" şebeke ayırma haznesi
4
"ST" kir toplayıcısı
5
Açık bir şebeke ayırma haznesinin kurulumu ve bağlantısı için aşağıdaki koşulları
dikkate alın.
• 70°C'ye kadar takviye sıcaklıkları
• Boru hattı uzunlukları,  6.3.1 "Zemin montajı",  311.
• Şebeke ayırma haznesinin çıkışı, "PU" pompanın emme bağlantısının en az
100 mm üstünde olmalıdır.
• "PU" pompanın "WC" emiş hattı, şebeke ayırma haznesine sürekli artan
eğim olacak şekilde olmalıdır.

Bilgi!
Takviye sıcaklıkları > 70 °C olduğunda ve şebeke ayırma haznesiz tesis
sistemleri kullanıldığında, yerel koşullara göre planlama yapılmalıdır,
 12.1 "Reflex fabrika müşteri hizmetleri",  323.
312 — Türk
WC Temiz su takviyesi hatları
• Pompaya emiş hattı
• Tesis sistemine basınç
hattı
Fillcontrol Auto —29.07.2024
Kumanda ve ilave besleme varyasyonları
6.4
Membranlı basınç genleşme hazneli bir güneş sisteminde basınca bağlı su
takviyesi örnek olarak gösterilmiştir.
1 "PU" pompa
"BT" şebeke ayırma haznesi
2
"ST" kir toplayıcısı
3
DN Takviye hatlarının nominal
genişliği
Membranlı basınç genleşme haznesine sahip tesis sisteminde, cihazdaki "PIS"
basınç sensörü temiz su takviyesini denetler. Su takviyesi için gereken doldurma
basıncının altına düşüldüğünde, basınç sensörü cihazın kumandasına bir sinyal
gönderir. Kumanda sistemi pompayı açar. Şebeke ayırma haznesinden tesis
sistemine temiz su takviyesi yapılır.
Aşağıdaki işlemleri yapın:
Cihazı, kumandanın müşteri menüsünde "Magcontrol" ayarına getirin,
1.
 9.2.1 "Müşteri menüsü",  319.
Basınç hattını membranlı basınç genleşme haznesi bağlantısının yakınına
2.
bağlayın.
– Böylece temiz su takviyesi için gerekli dolum basıncının "PIS" basınç
sensörü üzerinden algılanmasını sağlamış olursunuz.
– Doldurma basıncının hesaplanması için,  7.2 "Kumanda sistemi için
P0 asgari işletim basıncının tespiti",  315.
"WC" takviye hattı için gerekli nominal genişliklerin  6.3.1 "Zemin montajı",
3.
 311 altına düşmeyin.
–
Böylece takviyenin istenmeden darbelenmesini önlersiniz.
Güneş sistemlerinde "BT" şebeke ayırma haznesini su-glikol karışımını
4.
hazırlamak için kullanın.
– Şebeke ayırma haznesinin boyutunu, tesis hacminin en az 1,5 katı
olacak şekilde belirleyin.
WC Takviye hatları
• "PU" pompaya emiş
hattı
• Tesis sistemine basınç
hattı
