8.1.4 Mode été
Utilisation :
La réalimentation de l'eau potable doit être assurée en dehors du fonctionnement
des systèmes de chauffage et de refroidissement. Ne désactivez pas l'appareil
lorsque le maintien de pression des systèmes de chauffage et de refroidissement
fonctionne.
8.1.5

Remise en service

PRUDENCE
Danger de blessures en cas de démarrage de la pompe
Lors du démarrage de la pompe, vous pouvez vous blesser aux mains si vous
tournez le moteur de pompe avec le tournevis au niveau de l'hélice.
•
Mettez la pompe hors tension avant de tourner le moteur de la pompe à
l'aide du tournevis au niveau de l'hélice.
ATTENTION
Dommages matériels dus au démarrage de la pompe
Lors du démarrage de la pompe, vous pouvez l'endommager si vous tournez le
moteur de pompe avec le tournevis au niveau de l'hélice.
•
Mettez la pompe hors tension avant de tourner le moteur de la pompe à
l'aide du tournevis au niveau de l'hélice.
Après un arrêt prolongé (l'appareil est hors tension ou se trouve en mode arrêt), il
est possible que la pompe « PU » soit grippée.
• Avant la remise en service, mettez en marche la pompe en tournant l'hélice
du moteur de la pompe à l'aide d'un tournevis.

Remarque !
En mode automatique, le démarrage forcé au bout de 24 heures permet
d'éviter un grippage de la pompe « PU ».
9

Commande

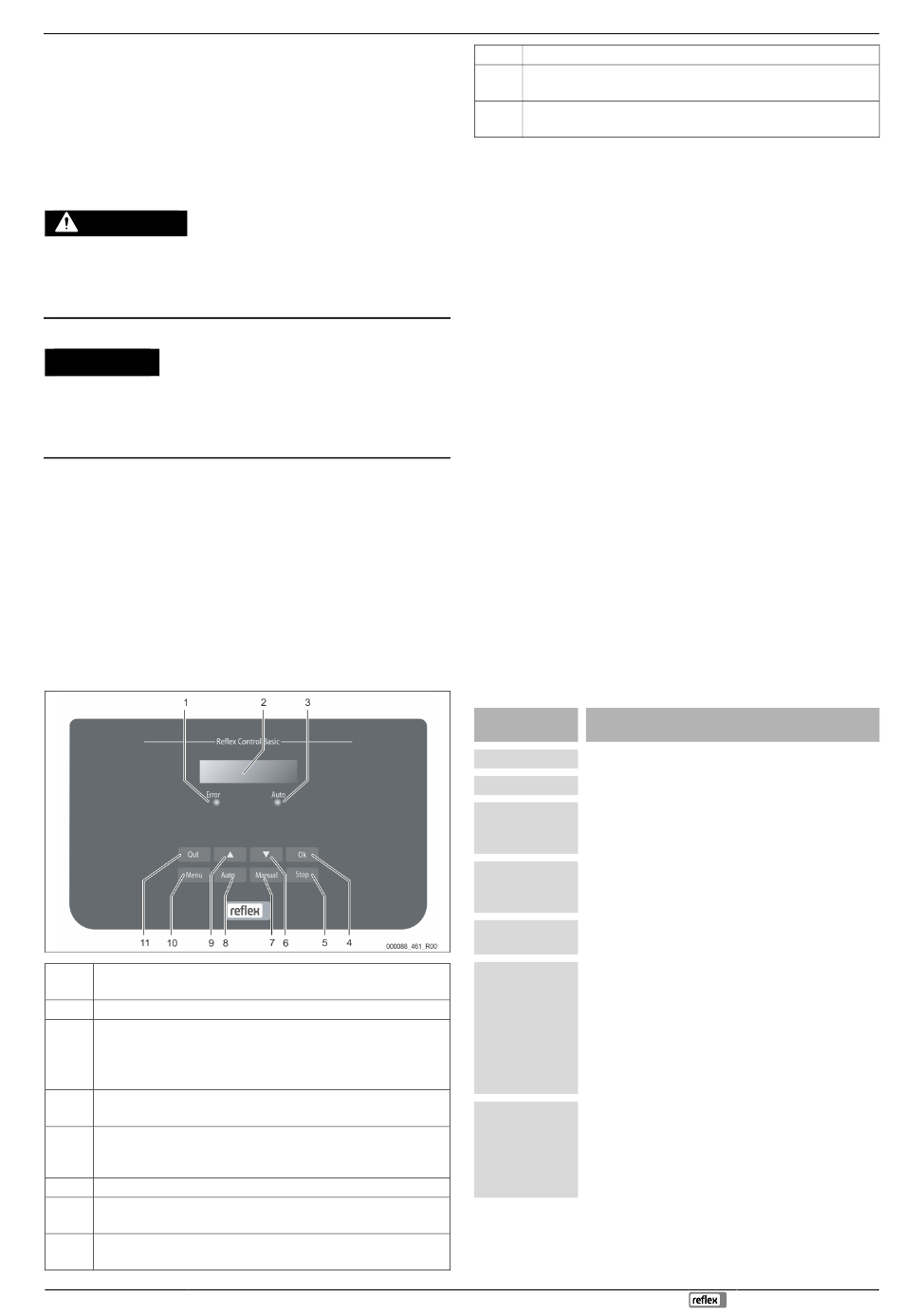

9.1 Manipulation du panneau de contrôle
DEL d'erreur
1
• La DEL d'erreur s'allume en cas de message de défaut
2 Écran
3 DEL Auto
• La DEL « Auto » s'allume en vert en mode automatique
•
La DEL « Auto » clignote en vert en mode manuel
•
La DEL « Auto » est éteinte en mode arrêt
4 OK
•
Valider les actions
5 Stop
•
Pour les mises en service et les nouvelles saisies de valeurs sur
la commande
6 Basculement dans le menu « précédent »
7 Manual
•
Aux fins de test et de maintenance
8 Auto
•
pour le fonctionnement continu
Basculement dans le menu « vers l'avant »
9
10 Menu
•
11 Quit
•
Sélection et modification des paramètres
Sélectionnez un paramètre à l'aide de la touche « OK » (5).
1.
Modifiez le paramètre à l'aide de la touche de basculement « ▼ » (7) ou
2.
« ▲ » (9).
Validez le paramètre à l'aide de la touche « OK » (5).
3.
Changez de menu à l'aide de la touche de basculement « ▼ » (7) ou « ▲ »
4.
(9).
Sélectionnez l'autre niveau du menu à l'aide de la touche « Quit » (11).
5.
9.2 Réglages à effectuer dans la commande
Le menu client permet de corriger ou d'interroger les valeurs spécifiques à
l'installation. Lors de la première mise en service, les réglages en usine doivent
d'abord être adaptés aux conditions spécifiques de l'installation.

Remarque !
Pour la description de la commande,  9.1 "Manipulation du panneau de
contrôle",  47.
Lors de la première mise en service, définissez toutes les rubriques grisées du
menu.
Basculez en mode manuel en appuyant sur la touche « Manuel ».
Basculer dans la première rubrique du menu principal « Menu client » en appuyant
sur la touche « Menu ».
Pour la navigation et le réglage des valeurs :
•
Les touches fléchées « ▼▲ » permettent de naviguer et de régler les
valeurs dans le menu principal sélectionné.
• Une pression sur la touche « OK » vous permet d'accéder au sous-menu
suivant.
•
Une pression sur la touche « OK » vous permet de confirmer la modification
dans le sous-menu.
Affichage sur
l'écran
Menu client
Langue
Heure :
Date :
Fillcontrol /
Magcontrol
Press. serv. min.
01.8 bar
Press. soup. sûr.
Fillcontrol Auto —29.07.2024
Ouverture du menu client
Acquitter les messages
Signification
Basculez dans la prochaine rubrique du menu principal.
Logiciel par défaut avec différentes langues.
Définissez successivement les valeurs qui clignotent pour
l'affichage des « Heures », « Minutes » et « Secondes ».
L'heure est employée pour la mémoire défauts.
Définissez successivement les valeurs qui clignotent pour
l'affichage « Jour », « Mois » et « Année ».
La date est employée pour la mémoire défauts.
Sélectionnez la variante de réalimentation « Levelcontrol »
ou « Magcontrol ».
Le message « Pression de service minimale » s'affiche sur
l'écran lorsque la variante de réalimentation
« Magcontrol » est réglée. Saisissez la valeur de la
pression de service minimale.

Remarque !
Le calcul de la pression de service minimale,
 7.2 "Détermination de la pression minimale de
service P0 pour l'unité de commande",  44.
Le message « Pression soupape de sûreté » s'affiche sur
l'écran lorsque la variante de réalimentation
« Magcontrol » est réglée. Saisissez ici la pression de
déclenchement de la soupape de sûreté affectée à la
protection de l'appareil. Il s'agit en général de la soupape
de sûreté sur le générateur de chaleur de l'installation.
Commande
Français — 47
