Comando

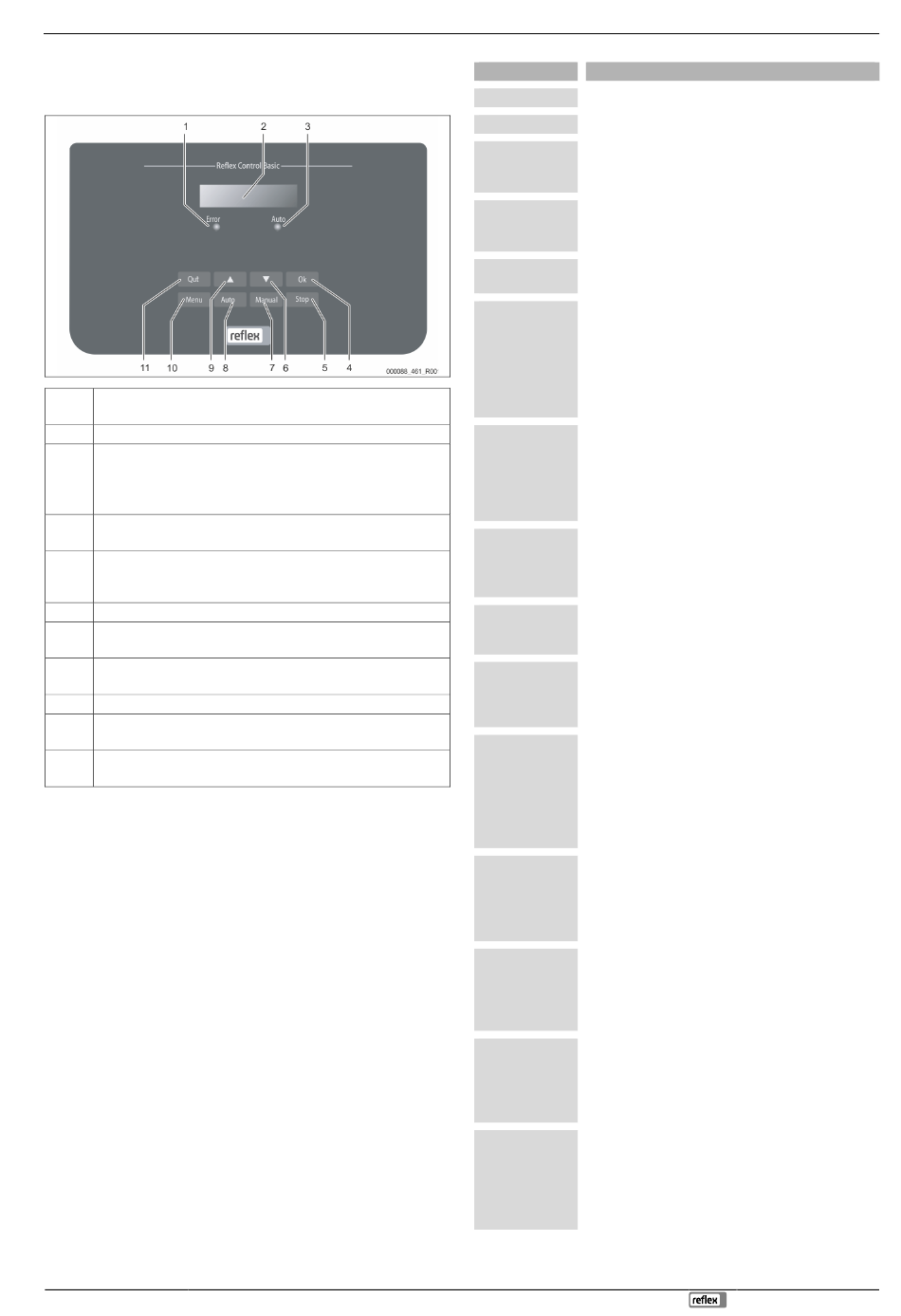

9.1 Utilização do painel de comando
1 LED "Erro"
•
O LED de erro está aceso em caso de mensagem de erro
2 Visor
3 LED "Auto"
•
O LED "Auto" acende-se a verde no modo automático
•
O LED "Auto" pisca a verde no modo manual
•
O LED "Auto" apaga-se no modo de paragem
4 OK
•
Confirmar ações
5 Stop
•
Para colocação em serviço e introdução de novos valores no
comando
6 Recuar no menu
7 Manual
•
Para testes e trabalhos de manutenção
8 Auto
•
Para operação contínua
9 Avançar no menu
10 Menu
•
Acesso ao menu Cliente
11 "Quit" (Confirmar)
•
Confirmar mensagens
Selecionar e alterar parâmetros
1. Selecionar o parâmetro com a tecla "OK" (5).
2. Alterar o parâmetro com as teclas de direção"▼" (7) ou "▲" (9).
3. Confirmar o parâmetro com a tecla "OK" (5).
4. Mudar de ponto no menu com as teclas de direção"▼" (7) ou "▲" (9).
5. Mudar de nível no menu com a tecla "Quit" (11).
9.2 Realizar definições na unidade de comando
Os valores específicos do sistema podem ser corrigidos ou consultados no menu
Cliente. No comissionamento inicial, é necessário adaptar primeiro os ajustes de
fábrica às condições específicas do sistema.

Nota!
Descrição da operação,  9.1 "Utilização do painel de comando",  83.
Durante o comissionamento inicial, editar todos os pontos do menu marcados a
cinzento.
Mudar para o modo manual, premindo a tecla "Manual".
Mudar para o primeiro ponto do menu principal "Menu Cliente", premindo a tecla
"Menu".
Para a navegação e o ajuste dos valores, proceder como se segue:
•
As teclas de direção "▼▲" permitem a navegação e o ajuste dos valores
no menu principal selecionado.
•
A tecla "OK" permite mudar para o submenu seguinte.
•
A tecla "OK" permite confirmar o ajuste alterado no submenu.
Indicação no visor Significado
Menu Cliente
Idioma
Hora:
Data:
Fillcontrol /
Magcontrol
Pres.serv.mín.
01,8 bar
Pres. válv.
segurança
Reposição
Tempo repos. máx.
010 min.
Cicl. repos. máx.
003 / 2 h
Com contador de
água.
SIM
Quantidade de
reposição
000020 l
Qtd. repos. máx.
000100 l
Com
descalcificação
SIM
Bloquear repos.?
SIM
Fillcontrol Auto —29.07.2024
Mudar para o ponto seguinte do menu principal.
Software padrão com diferentes idiomas.
Alterar, por ordem, as indicações a piscar
correspondentes a "Hora", "Minutos" e "Segundos".
A hora é usada na memória de erros.
Alterar, por ordem, as indicações a piscar
correspondentes a "Dia", "Mês" e "Ano".
A data é usada na memória de erros.
Selecionar as variantes de reposição "Levelcontrol" ou
"Magcontrol".
A mensagem "Pressão de serviço mín." surge no visor se
estiver selecionada a variante de reposição "Magcontrol".
Introduzir o valor da pressão de serviço mínima.

Nota!
Para o cálculo da pressão de serviço mínima,
 7.2 "Determinar a pressão de serviço mínima
P0 para o comando",  80.
A mensagem "Pressão válv. segurança" surge no visor se
estiver selecionada a variante de reposição "Magcontrol".
Introduzir aqui a pressão de disparo da válvula de
segurança determinante para a proteção do aparelho.
Regra geral, trata-se da válvula de segurança no gerador
térmico do sistema.
Mudar para o submenu "Reposição".
•
Premir a tecla "OK" para aceder ao menu.
•
Premir as teclas de comutação "▼▲" para aceder
ao submenu.
Tempo predefinido de um ciclo de reposição. Após o fim
do tempo ajustado, a reposição é interrompida e a
mensagem de erro "Tempo de reposição" é apresentada.
Se, no intervalo de duas horas, o número de ciclos de
reposição ajustado for excedido, a reposição é
interrompida e a mensagem de erro "Ciclos de reposição"
é apresentada.
•
SIM: contador de água por contacto "FQIRA+"
instalado,  4.6 "Equipamento opcional",  75.
Esta é uma condição essencial para a monitorização
da quantidade de reposição e a operação de um
sistema de descalcificação.
•
NÃO: nenhum contador de água por contacto
instalado (versão padrão).
Só é indicado, se estiver definida a opção "SIM" no ponto
do menu "Com contador de água".
•
Premir a tecla "OK" para apagar o contador.
•
Com "SIM", o valor indicado no visor é reposto a "0".
•
Com "NÃO", o valor indicado é mantido.
Este valor é indicado, se estiver definida a opção "SIM" no
ponto do menu "Com contador de água".
•
Ao atingir a quantidade ajustada, a reposição é
interrompida e a mensagem de erro "Qtd. repos.
máx. excedida" é apresentada.
Este valor é indicado, se estiver definida a opção "SIM" no
ponto do menu "Com contador de água".
•
SIM: seguem-se mais pedidos de descalcificação.
•
NÃO: não se seguem mais pedidos de
descalcificação.
Este valor é indicado, se estiver definida a opção "SIM" no
ponto do menu "Com descalcificação".
•
SIM: se a capacidade de água descalcificada
ajustada for excedida, a reposição é parada.
•
NÃO: a reposição não é parada. A mensagem
"Descalcificação" é apresentada.
