Installation
6.3.2

Hydraulisk tilslutning

6.3.2.1 Tilslutning til anlægssystemet

Bemærk!
Når pumpen starter op i enheden, opstår der vibrationer. Disse vibrationer
forårsager høje lyde i anlæggets rørledninger.
–
Slut rørledningerne fleksibelt til enhedens tilslutninger.

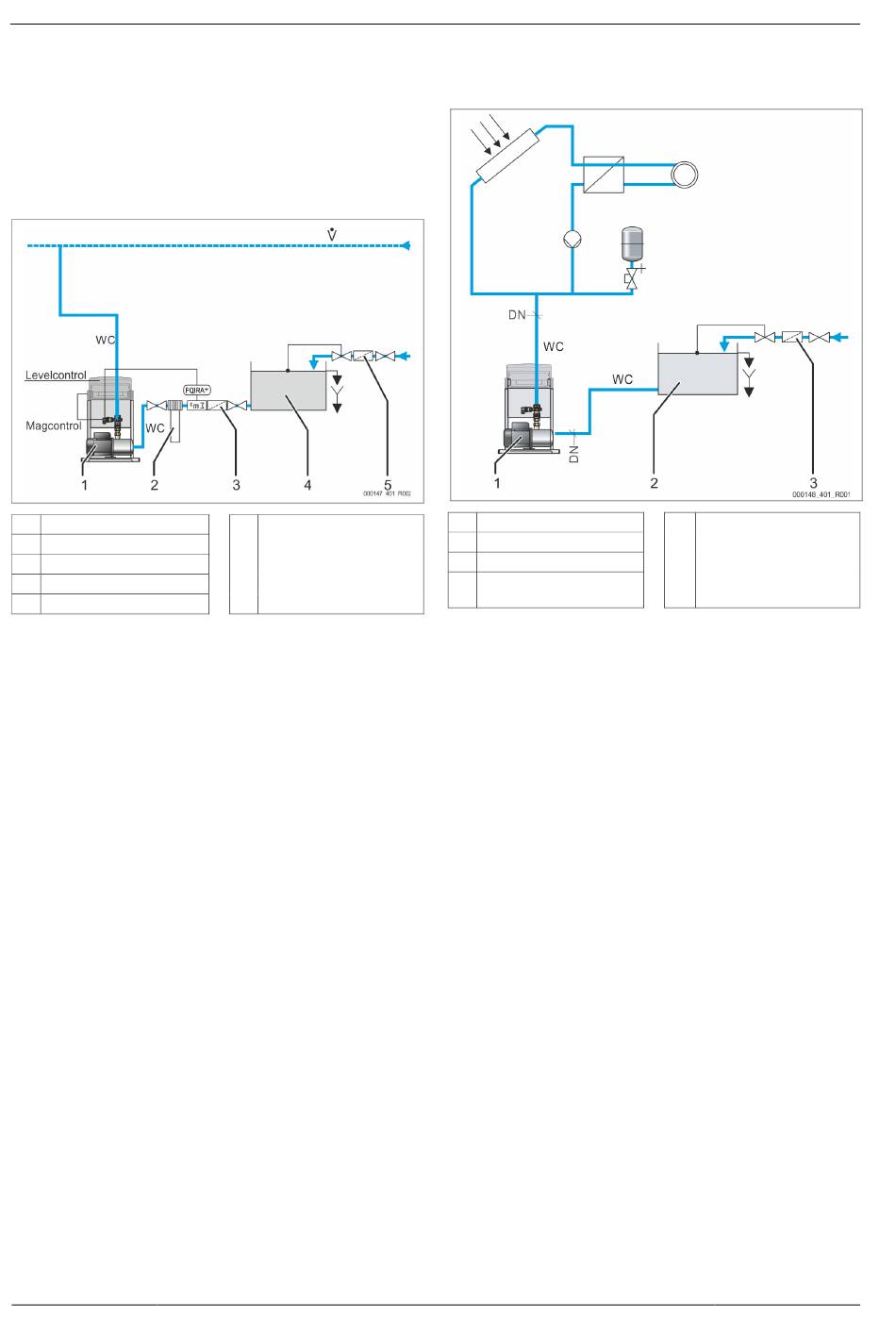

Tilslutning til anlægssystemet med en netsepareringsbeholder til efterfødning med
rent vand.
1 Pumpe "PU"
Afhærdningsanlæg "Fillsoft"
2
3 Kontaktvandmåler
4 Netsepareringsbeholder "BT"
5 Snavssamler "ST"
Tag højde for følgende betingelser ved opstilling og tilslutning af en åben
netsepareringsbeholder.
•
Efterfødningstemperaturer på op til 70° C
•
Rørledningslængder  6.3.1 "Gulvmontering",  211.
•
Afgang fra netsepareringsbeholderen mindst 100 mm ovenover pumpens
sugetilslutning "PU".
• "WC" til pumpen "PU" med jævn stigning til netsepareringsbeholderen.

Bemærk!
Ved efterfødningstemperaturer > 70 °C og ved anvendelse i
anlægssystemer uden netsepareringsbeholder er det nødvendigt at
planlægget iht. de lokale forhold  12.1 "Reflex-fabrikskundeservice",
 222.
212 — Dansk
WC Efterfødningsledninger til rent
vand
•
Sugeledning til pumpen
•
Trykledning til
anlægssystemet
Fillcontrol Auto —29.07.2024
6.4 Koblings- og efterfødningsvarianter
Eksempel på trykafhængig efterfødning af vand i et solpanelanlæg med en
membrantrykudligningsbeholder.
1 Pumpe "PU"
2 Netsepareringsbeholder "BT"
3 Snavssamler "ST"
DN Efterfødningsledningens indv.
lysning
I anlægssystemer med en membrantrykekspansionsbeholder overvåger enhedens
tryksensor "PIS" efterfødningen med rent vand. Hvis det påkrævede
påfyldningstryk til efterfødningen med vand underskrides, sender tryksensoren et
signal til enhedens styring. Styringen tænder for pumpen. Der efterfødes med rent
vand til anlægssystemet fra netsepareringsbeholderen.
Gør som følger:
Indstil enheden på "Magcontrol" i styringens kundemenu  9.2.1
1.
"Kundemenu",  218.
2. Slut trykledningen til i nærheden af tilslutningen til
membrantrykekspansionsbeholderen.
–
På denne måde sikres det, at det påkrævede påfyldningstryk til
efterfødningen med rent vand registreres via tryksensoren "PIS".
–
Til beregning af påfyldningstrykket  7.2 "Bestemmelse af styringens
minimale driftstryk P0",  214.
3. Pas på ikke at underskride de påkrævede indvendige lysninger til
efterfødningsledningerne "WC"  6.3.1 "Gulvmontering",  211.
–
Derved undgås en utilsigtet synkronisering af efterfødningen.
4. Brug netsepareringsbeholderen "BT" til at tilføre vand-/glykolblandingen ved
solpanelanlæg.
–
Dimensioner netsepareringsbeholderens størrelse, så den er mindst
1,5 gange så stor som anlæggets volumen.
WC Efterfødningsledninger
•
Sugeledning til pumpen
"PU"
•
Trykledning til
anlægssystemet
