Asennus

Huomautus!
Staattista korkeutta "h " tarvitaan laitteistojärjestelmän
st
vähimmäiskäyttöpaineen laskemiseen.

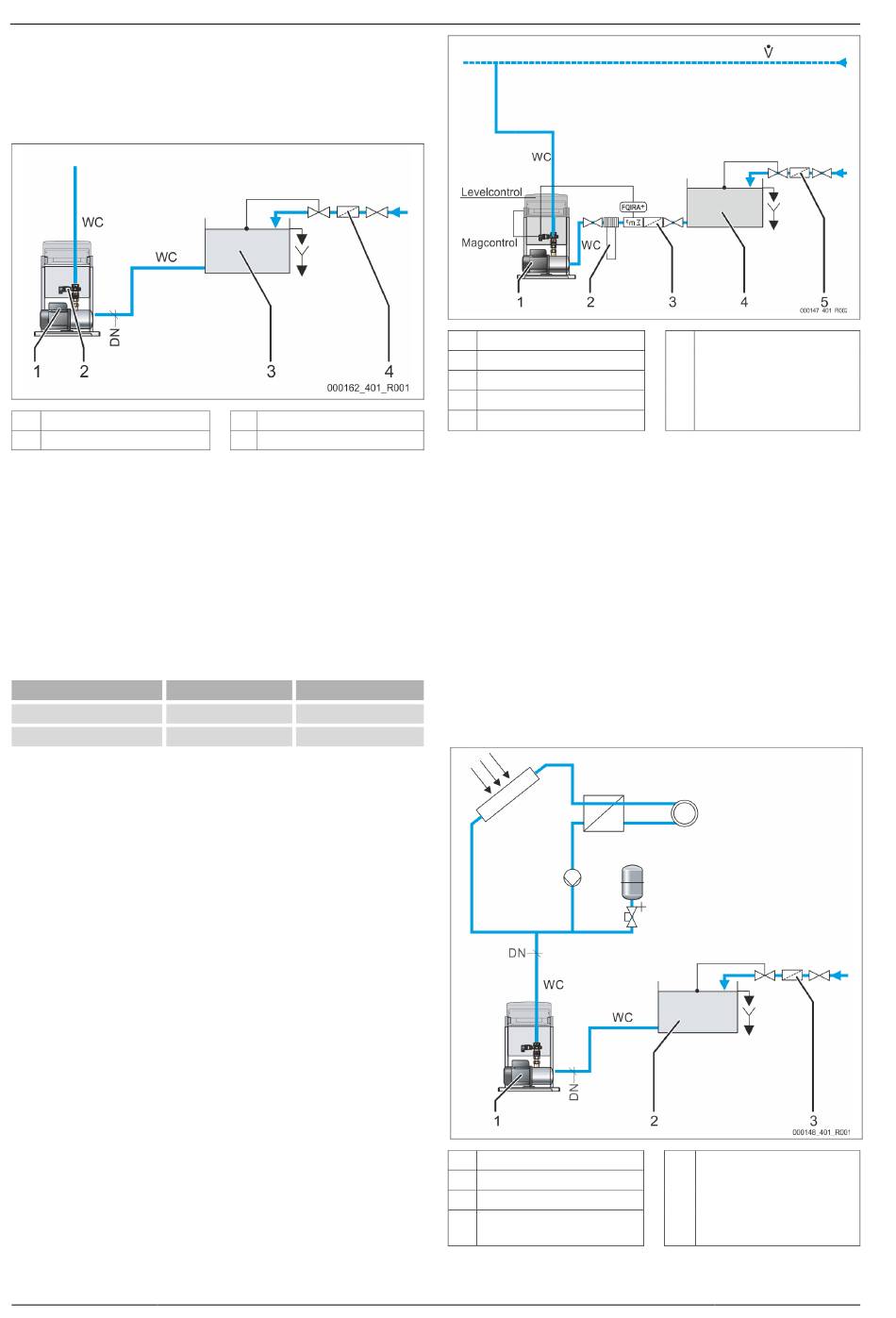

Asennus mukaan lukien asennuspuolen verkonerotussäiliö
1 Pumppu "PU"
2 Paineanturi "PIS"
Varmista asennuksen yhteydessä seuraavat seikat:
•
Ympäristön lämpötila enintään 35 °C.
•
Putkijohdon pituus (ks. taulukko).
•
"WC"-lisäsyöttöliitännän oltava on vähintään 100 mm pumpun "PU"
imuliitännän yläpuolella.
•
Imu- ja paineletkun vähimmäishalkaisija (ks. taulukko).
•
EN 1717 -standardin mukaisuus.
• Verkonerotussäiliön suositeltava nimellistilavuus ≤ 200 l.
•
Suurimman sallitun tulovirtauksen mukaan riittävän suureksi mitoitettu
ylivuotoaukko on asennettuna.
•
Verkonerotussäiliöön menevään tulovirtaukseen on asennettu sulkuhana.
Imu- ja paineletkujen nimellishalkaisijat riippuvat vaadittavasta lisäsyöttöpaineest
Lisäsyöttöpaine > 3,7 bar
Paineletku ≤ 10 m
DN 32
Imuletku ≤ 2 m
DN 32

Huomautus!
Samalle tasolle asennuksen yhteydessä asiakasvalikon
vähimmäiskäyttöpaineeksi "P
"MAG" esipaine "p ", muussa tapauksessa tarvitaan "hst"-arvon korjaus,
0
 7.2 "Selvitä ohjauksen vähimmäiskäyttöpaine P0",  262.
6.3.2 Hydraulinen liitäntä
6.3.2.1 Liitäntä laitoksen järjestelmään

Huomautus!
Pumpun käynnistyminen laitteessa aiheuttaa tärinää. Se aiheuttaa kovia
ääniä laitteiston putkissa.
–
Liitä putket laitteen liitäntöihin joustavasti.
Liitäntä verkonerotussäiliöllä varustettuun laitteistojärjestelmään tuoreen veden
lisäsyöttöä varten.
260 — Suomi
3 Verkonerotussäiliö "BT"
4 Lianerotin "ST"
≤ 3,7 bar
DN 40
DN 40
" voidaan asettaa kalvopaisuntasäiliön
0
Fillcontrol Auto —29.07.2024
1 Pumppu "PU"
2 Pehmennyslaite "Fillsoft"
3 Kontaktivesimittari
4 Verkonerotussäiliö "BT"
5 Lianerotin "ST"
Huomioi seuraavat ehdot avoimen verkonerotussäiliön asennuksen ja liitännän
yhteydessä.
•
Lisäsyöttölämpötilat enintään 70 °C.
•
Putkijohtojen pituudet,  6.3.1 "Lattia-asennus",  259.
•
Verkonerotussäiliön lähtö on vähintään 100 mm pumpun "PU" imuliitännän
yläpuolella.
•
Imuletku "WC" pumpulle "PU" jatkuvalla nousulla verkonerotussäiliöön.

Huomautus!
Kun lisäsyöttölämpötila on > 70 °C ja käytetään laitteistojärjestelmää
ilman verkonerotussäiliötä, suunnittelussa on huomioitava paikalliset
olosuhteet,  12.1 "Reflexin tehtaan asiakaspalvelu",  270.
6.4 Kytkentä- ja lisäsyöttövaihtoehdot
Esimerkki paineesta riippuvasta veden lisäsyötöstä aurinkoenergialaitteistossa,
johon sisältyy kalvopaisuntasäiliö.
1 Pumppu "PU"
2 Verkonerotussäiliö "BT"
3 Lianerotin "ST"
DN Lisäsyöttöletkujen
nimellishalkaisija
Laitteistojärjestelmissä, joihin sisältyy kalvopaisuntasäiliö, laitteen paineanturi
"PIS" valvoo tuoreen veden lisäsyöttöä. Jos veden lisäsyöttöön tarvittava
WC Tuoreen veden lisäsyöttöletkut
•
Imuletku pumpulle
•
Paineletku
laitteistojärjestelmään
WC Lisäsyöttöletkut
•
Imuletku pumpulle "PU"
•
Paineletku
laitteistojärjestelmään
