8.1.4

Modo de verano

Uso:
La realimentación de agua corriente también debe garantizarse fuera del servicio
de los sistemas de calefacción y refrigeración. No desconecte el equipo si el
mantenimiento de presión de los sistemas de calefacción y refrigeración se halla
en servicio.
8.1.5

Nueva puesta en servicio

CUIDADO
Peligro de lesiones a causa del arranque de la bomba
Al arrancar la bomba pueden producirse lesiones en la mano en caso de que
gire el motor de la bomba en la rueda del ventilador con un destornillador.
•
Conecte sin tensión la bomba antes de apretar con un destornillador el
motor de la bomba en la rueda del ventilador.
ATENCIÓN
Daños en el dispositivo debidos al arranque de la bomba
Al arrancar la bomba pueden producirse daños materiales en la bomba en
caso de que gire el motor de la bomba en la rueda del ventilador con un
destornillador.
•
Conecte sin tensión la bomba antes de apretar con un destornillador el
motor de la bomba en la rueda del ventilador.
Tras un tiempo de pausa prolongado (el equipo no tiene corriente o se halla en el
modo de parada) es posible una inmovilización de la bomba «PU».
Antes de la nueva puesta en marcha apriete la bomba con un destornillador en la
rueda del ventilador del motor de la bomba.

¡Nota!
La inmovilización de la bomba «PU» se evita durante el modo automático
mediante un arranque forzoso tras 24 horas.
9

Control

9.1

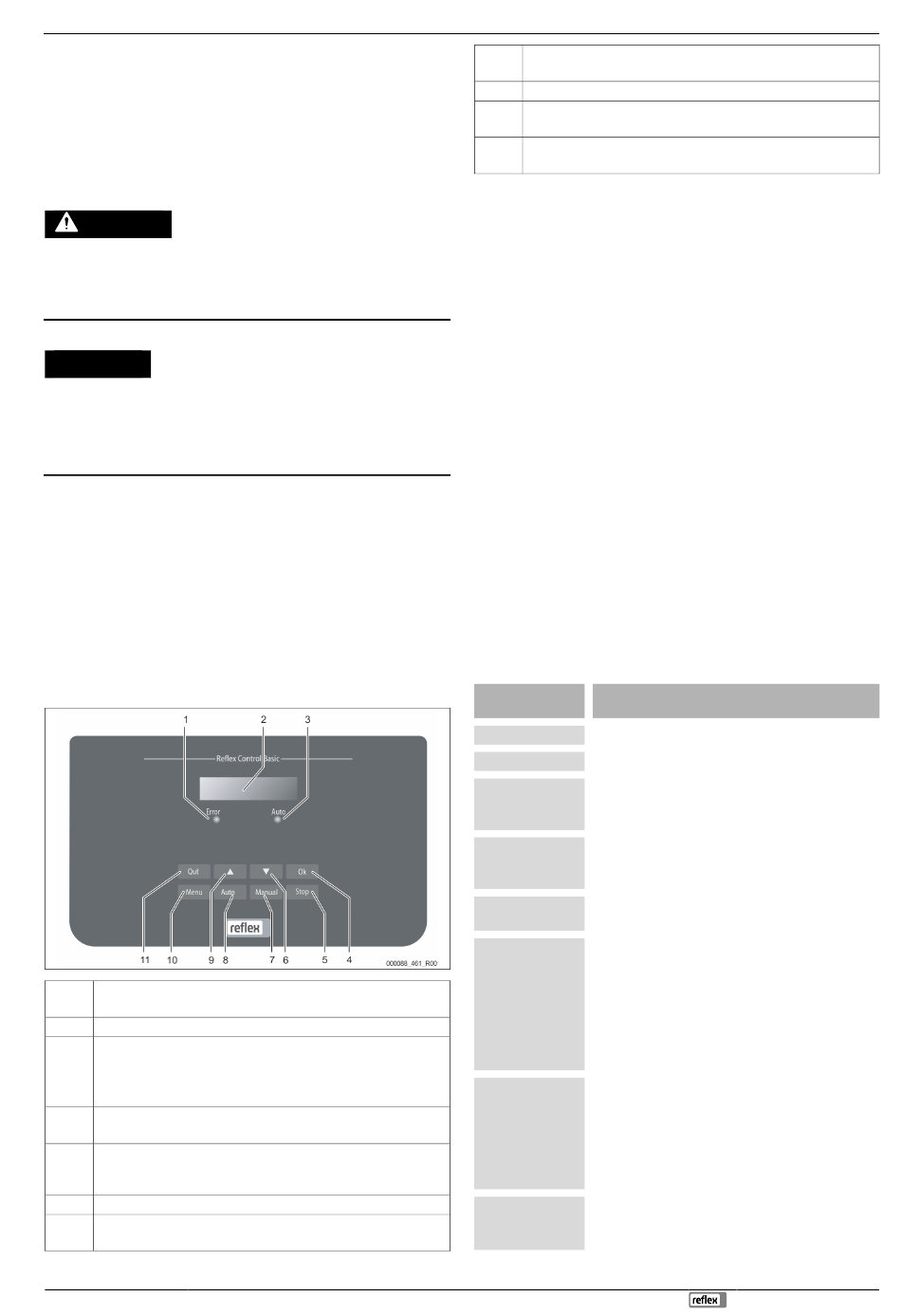

Manejo del panel de mando

1 LED de error
•
El LED de error se iluminará en caso de un mensaje de avería.
2 Pantalla
3 LED Auto
•
En modo automático, el LED «Auto» se iluminará en verde.
•
En modo manual, el LED «Auto» parpadeará en verde.
•
En modo de parada, el LED «Auto» está apagado.
4 OK
•
Confirmación de acciones
5 Parada
•
Para puestas en servicio y nuevas entradas de datos en la
unidad de control
6 Cambio dentro del menú «atrás»
7 Manual
•
Para trabajos de prueba y mantenimiento
8 Auto
•
9 Cambio dentro del menú «adelante»
10 Menú
•
11 Quit
•
Selección y modificación de parámetros
1. Seleccione el parámetro con la tecla «OK» (5).
2. Modifique el parámetro con las teclas de cambio «▼» (7) o «▲» (9).
3. Confirme el parámetro con la tecla «OK» (5).
4. Cambie la opción de menú activando las teclas de cambio «▼» (7) o «▲»
(9).
5. Cambie el nivel de menú con la tecla «Quit» (11).
9.2 Realización de los ajustes en el control
A través del menú del cliente pueden corregirse o consultarse valores específicos
de la instalación. Durante la primera puesta en servicio, en primer lugar deben
adaptarse los ajustes de fábrica a las condiciones específicas de la instalación.

¡Nota!
Descripción del control,  9.1 "Manejo del panel de mando",  65.
Durante la primera puesta en servicio, edite todas las opciones de menú
marcadas en color gris.
Cambie al modo manual con la tecla «Manual».
Cambie a la primera opción del menú principal «Menú del cliente» pulsando la
tecla «Menú».
Para navegar y ajustar los valores:
•
Con las teclas de flecha «▼▲» se realiza la navegación y el ajuste de los
valores en el menú principal seleccionado.
•
Con la tecla «OK» cambiará al siguiente submenú.
•
Con la tecla «OK» confirmará el ajuste modificado en el submenú.
Visualización en
pantalla
Menú de cliente
Idioma
Hora:
Fecha:
Fillcontrol/Magcontrol Seleccione las variantes de realimentación
Pres.Serv.Mín.
01.8 bar
Presión válv. seg.
Realimentación
Fillcontrol Auto —29.07.2024
Para uso continuo
Acceso al menú de cliente
Confirmación de mensajes
Significado
Cambie a la siguiente opción del menú principal.
Software estándar en distintos idiomas.
Modifique la indicación de «horas», «minutos»,
«segundos» que parpadean sucesivamente.
La hora se utiliza en la memoria de fallos.
Modifique la indicación de «día», «mes», «año» que
parpadea sucesivamente.
La fecha se utiliza en la memoria de fallos.
«Levelcontrol» o «Magcontrol».
En la pantalla se muestra el mensaje «Presión de
servicio mínima» si está ajustada la variante de
realimentación «Magcontrol». Introduzca el valor para la
presión mínima de servicio.

¡Nota!
El cálculo de la presión mínima de servicio,
 7.2 "Determinar la presión de sistema mínima
P0 para el control",  62.
En la pantalla se muestra el mensaje «Presión válv. de
seguridad» si está ajustada la variante de realimentación
«Magcontrol». Indique aquí la presión de disparo de la
válvula de seguridad predominante para la protección
por fusible del equipo. Normalmente, se trata de la
válvula de seguridad del generador de calor de la
instalación.
Cambie al submenú «Realimentación».
•
Con la tecla «OK» accederá al menú.
•
Para acceder al submenú utilice las teclas «▼▲».
Control
Español — 65
