Primera puesta en servicio

6.6

Certificado de montaje y puesta en servicio


¡Nota!
El certificado de montaje y puesta en servicio se encuentra al final del
manual de instrucciones.
7 Primera puesta en servicio

¡Nota!
Confirme en el Certificado de Montaje y Puesta en servicio que el
montaje y la puesta en servicio se han ejecutado de forma profesional.
Esto constituye un requisito de garantía obligatorio.
–
Encargue la primera puesta en servicio y el mantenimiento anual al
servicio posventa de Reflex.
7.1

Requisitos para la puesta en servicio

El dispositivo está listo para la primera puesta en servicio una vez han finalizado
los trabajos descritos en el capítulo Montaje. Tenga en cuenta las siguientes
indicaciones para la primera puesta en servicio:
•
Se ha producido el montaje del dispositivo.
•
Se han establecido las conexiones en el lado de agua para el sistema de la
instalación.
•
Los grifos de cierre del dispositivo están cerrados.
–
Grifo de cierre de la tubería de realimentación «DC» al sistema de la
instalación.
–
Grifo de cierre de la tubería de realimentación «WC» a la red de agua
corriente.
•
El control de presión «PIS» está listo para el servicio.
•
La conexión eléctrica se ha establecido según las disposiciones válidas
nacionales y locales.
Asegure la alimentación de tensión de 230 V mediante el cierre de contacto del
conector de red. El control se halla en el modo de parada.

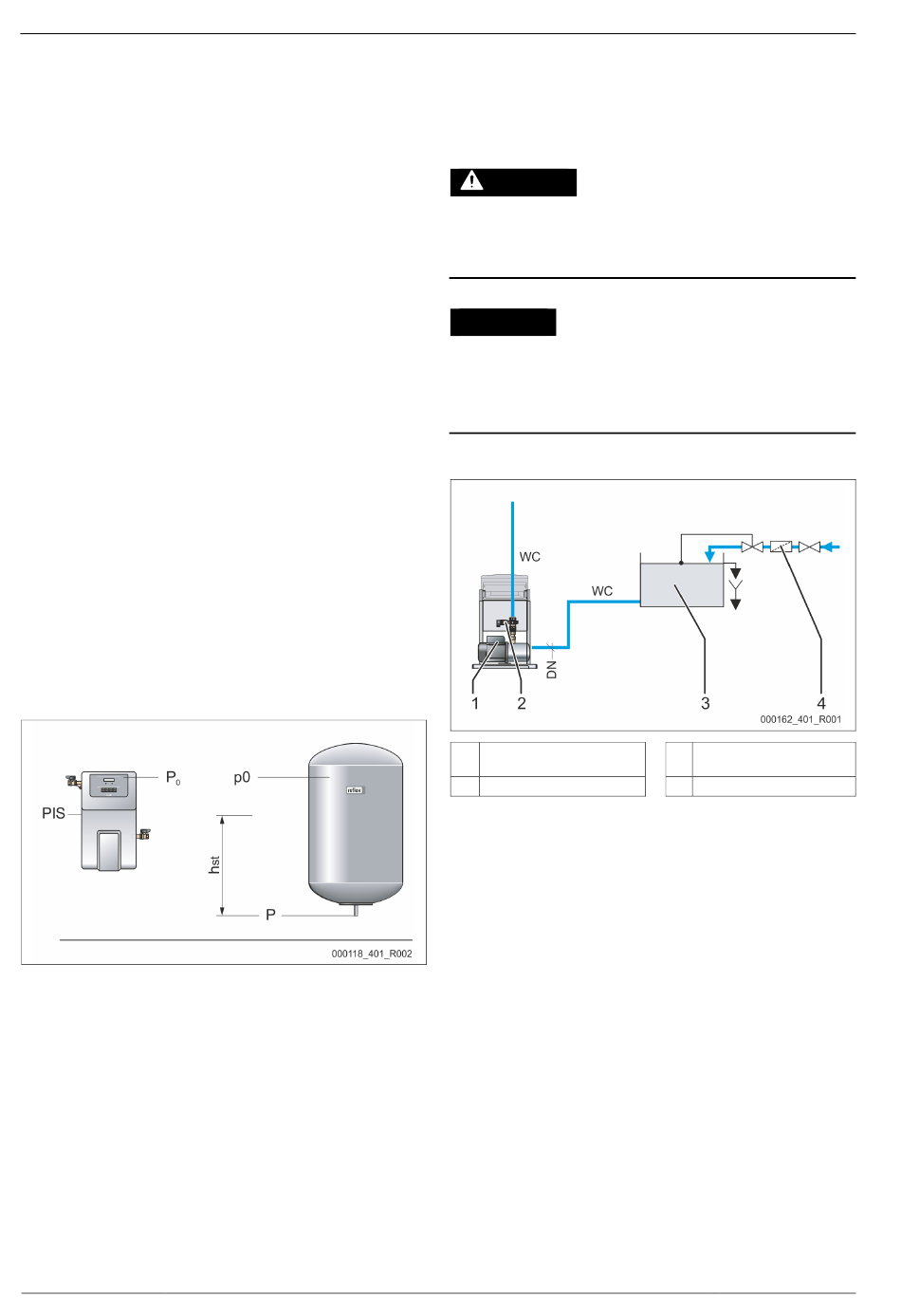

7.2 Determinar la presión de sistema mínima P
control
La presión de servicio mínima «P » para el dispositivo es necesaria para sistemas
0
de la instalación con un recipiente de expansión de presión de membrana.
Determine la presión de servicio mínima «P
•
El dispositivo se ha instalado en el mismo nivel que el recipiente de
expansión de presión de membrana:
–
hst = 0, P0 = p0*
•
El dispositivo se ha instalado a mayor profundidad que el recipiente de
expansión de presión de membrana:
–
P = p0 + h /10*
0 st
•
El equipo se ha instalado a mayor altura que el recipiente de expansión de
presión de membrana:
–
P = p0 - h /10*
0 st
*p0 en bar, h en metros
st

¡Nota!
La presión de llenado para la realimentación de agua corriente en el
sistema de la instalación se calcula según sigue:
presión de llenado ≥ P
+ 0,3 bar
0
62 — Español
para el
0
» para el dispositivo:
0
Fillcontrol Auto —29.07.2024

¡Nota!
Durante la planificación, tenga en cuenta que la zona de trabajo del
dispositivo se halla en la zona de trabajo del mantenimiento de presión
entre la presión inicial «PA» y la presión final «PE».
7.3

Llenar el dispositivo con agua

CUIDADO
Peligro de lesiones a causa del arranque de la bomba
Al arrancar la bomba pueden producirse lesiones en la mano en caso de que
gire el motor de la bomba en la rueda del ventilador con un destornillador.
•
Conecte sin tensión la bomba antes de apretar con un destornillador el
motor de la bomba en la rueda del ventilador.
ATENCIÓN
Daños en el dispositivo debidos al arranque de la bomba
Al arrancar la bomba pueden producirse daños materiales en la bomba en
caso de que gire el motor de la bomba en la rueda del ventilador con un
destornillador.
•
Conecte sin tensión la bomba antes de apretar con un destornillador el
motor de la bomba en la rueda del ventilador.
Llene de agua el equipo:
1 Bomba «PU»
2 Sensor de presión «PIS»
1. Abra el grifo de cierre de la red de agua corriente.
–
El depósito separador de red «BT» se llena con agua de la red de
agua corriente.
2. Compruebe que la válvula de flotador esté bien cerrada en el depósito
separador de red.
–
No debe fluir agua del rebose del equipo.
3. Abra despacio el grifo de cierre «BV» en la tubería de aspiración desde el
depósito separador de red a la bomba.
–
La tubería de aspiración y la bomba se llenan con agua procedente del
depósito separador de red.
Depósito separador de red
3
«BT»
4 Colector de suciedad «ST»
