Première mise en service
6.6

Certificat de montage et de mise en service


Remarque !
Le certificat de montage et de mise en service se trouve à la fin du mode
d'emploi.
7 Première mise en service

Remarque !
Confirmez le montage et la mise en service dans les règles de l'art sur le
certificat de montage et de mise en service. Cette condition doit être
remplie afin de pouvoir recourir à la garantie.
–
Confiez la première mise en service ainsi que la maintenance
annuelle au service après-vente du fabricant Reflex.
7.1 Conditions préalables pour la mise en service
Après avoir réalisé les travaux décrits dans le chapitre Montage, l'appareil est prêt
pour la première mise en service. Observez les remarques suivantes pour la
première mise en service :
• Le montage de l'appareil est terminé.
• Les raccordements côté eau sont établis sur l'installation.
• Les vannes d'arrêt de l'appareil sont fermées.
– Vanne d'arrêt de la conduite de réalimentation « DC » vers
l'installation.
– Vanne d'arrêt de la conduite de réalimentation « WC » vers le réseau
d'eau potable.
•
La surveillance de pression « PIS » est opérationnelle.
•
Le raccordement électrique est réalisé conformément aux prescriptions
nationales et locales en vigueur.
Garantissez une tension d'alimentation de 230 V par la fermeture de contact de la
fiche de secteur. La commande se trouve en mode arrêt.

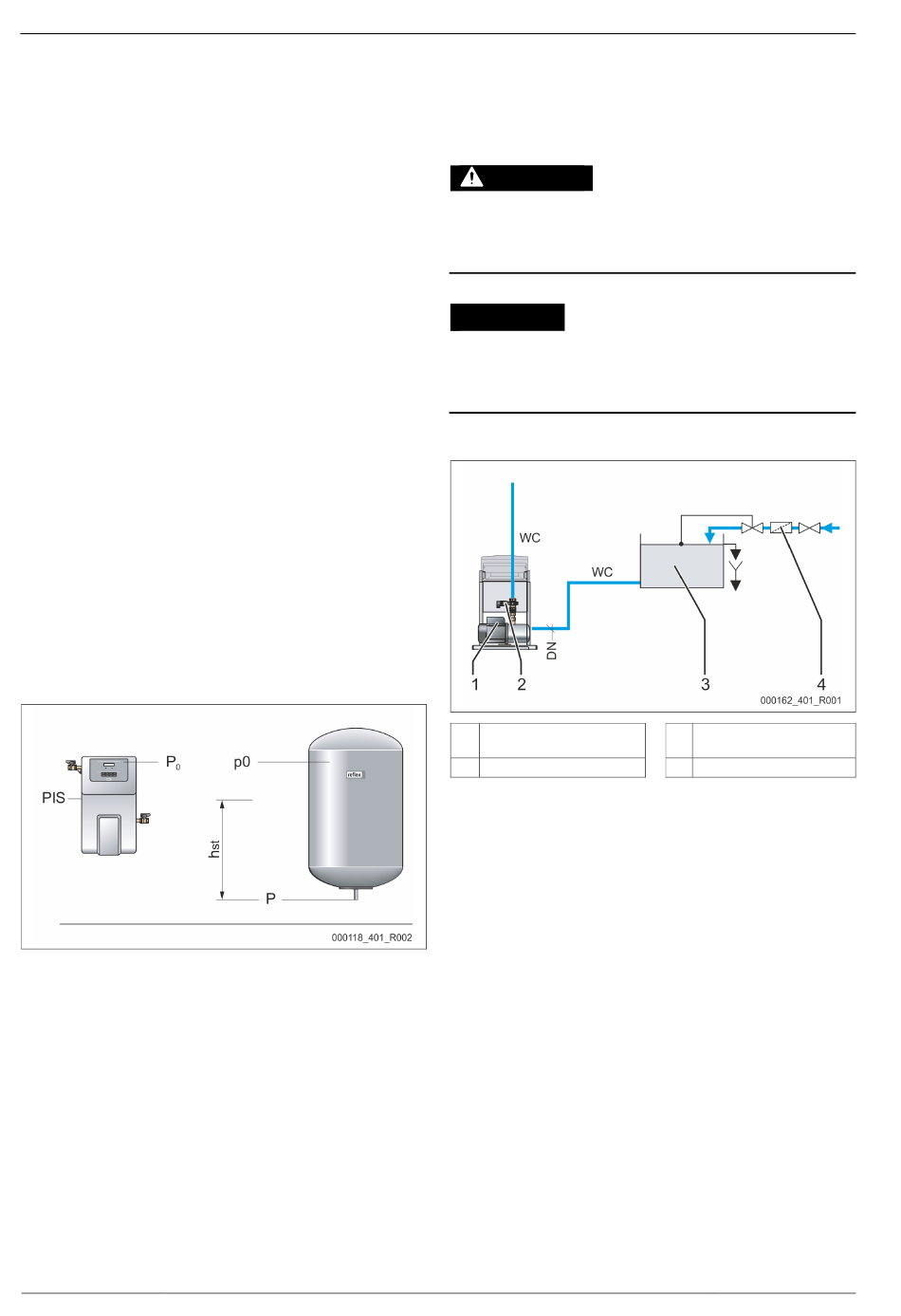

7.2 Détermination de la pression minimale de service P
pour l'unité de commande
La pression de service minimale « P
installations avec un vase d'expansion de pression à membrane.
Déterminez la pression de service minimale P
• L'appareil est installé au même niveau que le vase d'expansion de pression
à membrane :
–
hst = 0, P0 = p0*
• L'appareil est installé plus bas que le vase d'expansion de pression à
membrane :
–
P = p0 + h /10*
0 st
• L'appareil est installé plus haut que le vase d'expansion de pression à
membrane :
–
P = p0 - h /10*
0 st
*p0 en bars, h en mètres
st

Remarque !
La pression de remplissage pour la réalimentation de l'eau potable dans
l'installation se calcule comme suit :
Pression de remplissage ≥ P
44 — Français
» pour l'appareil est nécessaire pour les
0
pour l'appareil :
0
+ 0,3 bar
0
Fillcontrol Auto —29.07.2024

Remarque !
Lors de la planification, assurez-vous que la plage de travail de l'appareil
est comprise dans la plage de travail du maintien de pression, entre la
pression de départ « PA » et la pression finale « PE ».

Remplissage de l'appareil avec de l'eau

7.3
PRUDENCE
Danger de blessures en cas de démarrage de la pompe
Lors du démarrage de la pompe, vous pouvez vous blesser aux mains si vous
tournez le moteur de pompe avec le tournevis au niveau de l'hélice.
•
Mettez la pompe hors tension avant de tourner le moteur de la pompe à
l'aide du tournevis au niveau de l'hélice.
ATTENTION
Dommages matériels dus au démarrage de la pompe
Lors du démarrage de la pompe, vous pouvez l'endommager si vous tournez le
moteur de pompe avec le tournevis au niveau de l'hélice.
•
Mettez la pompe hors tension avant de tourner le moteur de la pompe à
l'aide du tournevis au niveau de l'hélice.
Remplissez l'appareil d'eau :
0
1 Pompe « PU »
2 Capteur de pression « PIS »
Ouvrez la vanne d'arrêt du réseau d'eau potable.
1.
– La bouteille de découplage « BT » est remplie d'eau à partir du réseau
d'eau potable.
2. Contrôlez si le clapet à flotteur de la bouteille de découplage se ferme
correctement.
– L'eau ne doit pas sortir du trop-plein de l'appareil.
Ouvrez lentement la vanne d'arrêt « BV » dans la conduite d'aspiration entre
3.
la bouteille de découplage et la pompe.
– La conduite d'aspiration et la pompe sont remplies d'eau à partir de la
bouteille de découplage.
3 Bouteille de découplage
« BT »
4 Piège à particules « ST »
