Električni Priključek; Priključni Načrt - Reflex Fillcontrol Auto Original Operating Manual

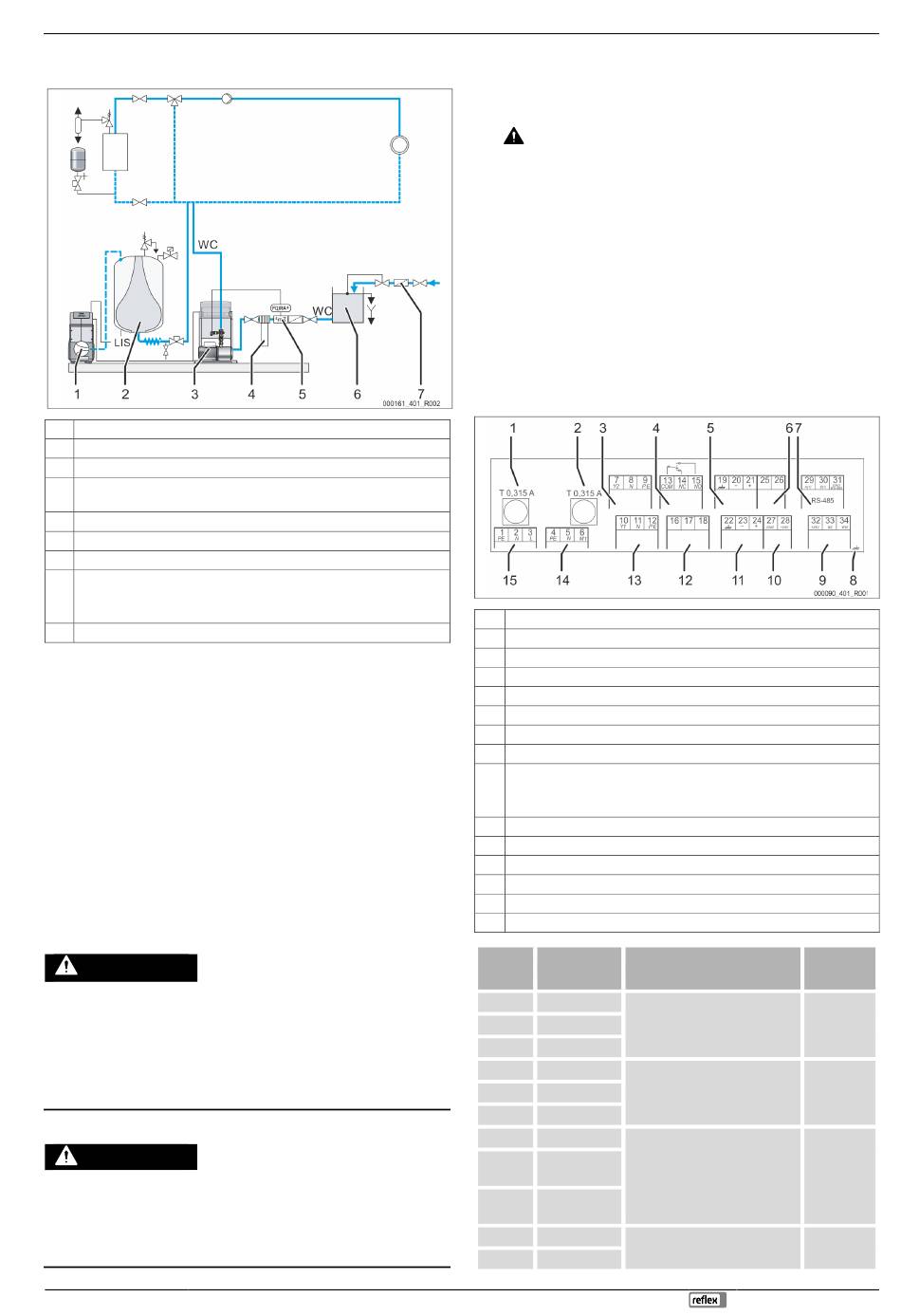

Primer od nivoja odvisnega napajanja vode v sistemu naprav z enoto za
vzdrževanje tlaka.
Krmilja enota s kompresorjem za vzdrževanje tlaka
1
Raztezna posoda za vzdrževanje tlaka
2
Črpalka „PU"
3
Naprava za mehčanje vode „Fillsoft", ki jo naročite posebej kot opcijsko
4
dodatno opremo
Kontaktni vodni števec, opcijska dodatna oprema
5
Od omrežja ločen rezervoar „BT"
6
Prestreznik nesnage „ST"
7
WC Napajalni vod za vodo
• Sesalni vod k črpalki „PU"
•
Vod za stisnjeni zrak k sistemu naprav
LIS Tlačni merilnik za določanje nivoja polnjenja v raztezni posodi
Enota za vzdrževanje tlaka ima v raztezni posodi nadzornik za nivo polnjenja. Če
pade nivo vode v raztezni posodi pod minimalni nivo polnjenja, pošlje enota za
vzdrževanje tlaka signal krmilju aparata. Krmilje vklopi črpalko. Sveža voda se
napaja iz od omrežja ločenega rezervoarja v sistem naprav.
Storite naslednje:
Nastavite aparat v meniju za stranko na „Magcontrol",  9.2.1 "Meni za
1.
stranko",  134.
Polnilni tlak za napajanje s svežo vodo mora biti najmanj 1,7 bar višji od
2.
minimalnega obratovalnega tlaka „P
obratovalnega tlaka P0 za krmilje", 

Napotek!
Naprave za mehčanje vode (npr. Fillsoft) je mogoče kombinirati z
aparatom, za to pa dobavljiva opcijska dodatna oprema,  4.6 "Opcijska
dodatna oprema",  126.
Električni priključek
6.5
NEVARNOST
Življenjsko nevarne poškodbe zaradi električnega udara.
Pri dotikanju sklopov, ki so pod napetostjo, se lahko življenjsko nevarno
poškodujete.
•
Zagotovite, da bo naprava, v katero se aparat montira, preklopljena v
breznapetostno stanje.
•
Zagotovite, da druge osebe naprave ne bodo mogle vklopiti.
• Zagotovite, da bodo montažna dela na električnem priključku aparata
izvajali samo električarji in v skladu z elektrotehničnimi pravili.
NEVARNOST
Življenjsko nevarne poškodbe zaradi električnega udara
Kljub temu, da ste izvlekli omrežni vtič iz vtičnice za napajanje, so lahko deli
platine aparata še vedno pod napetostjo 230 V.
•
Preden boste odstranili pokrove, krmilje aparata v celoti izklopite iz
napajanja.
•
Preverite, da platina ni pod napetostjo.
",  7.2 "Določitev minimalnega
0
130.
Fillcontrol Auto —29.07.2024
Naslednji opisi veljajo za standardne naprave in se omejujejo na priključke, ki jih je
treba izdelati na mestu postavitve.
1. Vklopite napravo v breznapetostno stanje in jo zavarujte pred ponovnim
vklopom.
2. Odvzemite pokrove.
NEVARNOST Življenjsko nevarne poškodbe zaradi električnega udara.
Kljub temu, da ste izvlekli omrežni vtič iz vtičnice za napajanje, so lahko deli
platine aparata še vedno pod napetostjo 230 V. Preden boste odstranili
pokrove, krmilje aparata v celoti izklopite iz napajanja. –
da platina ni pod napetostjo.
Uporabite vijačni spojnik za kable, ki ustreza zadevnemu kablu. Na primer je
3.
to M16 ali M20.
Napeljite vse potrebne kable skozi vijačni spojnik za kable.
4.
Vse kable priključite v skladu s priključnim načrtom.
5.
– Upoštevajte za zaščito na mestu postavitve vrednosti priključne moči
aparata,  5 "Tehnični podatki",  126.
6. Montirajte pokrov.
Priključite omrežni vtič na vtičnico oskrbe z napetostjo 230 V.
7.
8. Vklopite napravo.
Električni priključek je izdelan.
Priključni načrt
6.5.1
Varovalo „L" za elektroniko in magnetne ventile
1
Varovalo „N" za magnetne ventile
2
3 Magnetni ventil (ga ni pri motorni krogelni pipi)
Zbirno sporočilo
4
5 Se ne uporablja
6 Se ne uporablja
7 Vmesnik RS-485
8 Oklep
9 Digitalni vhodi
• Vodni števec
•
Pomanjkanje vode
10 Se ne uporablja
11 Analogni vhod za tlak
Eksterna zahteva po napajanju (samo pri „Levelcontrol")
12
13 Se ne uporablja
14 Se ne uporablja
Dovajanje v omrežje
15
Številka
Signal
sponke
1 PE
Oskrba z napetostjo 230 V prek
2 N
kabla z omrežnim vtičem.
3 L
13 COM
Zbirno sporočilo (brez potenciala).
14 NC
15 NO
16 prosto
Eksterna zahteva po napajanju pri
nivojsko odvisnem napajanju
Napajanje
17
•
(230 V)
Napajanje
(nastavite krmilje na „Levelcontrol")
18
(230 V)
22 PE (oklep)
Analogni vhod za tlak.
•
– Tlak (signal)
23
Kabelska
Funkcija
povezava
tovarniško
Na mestu
postavitve,
kot opcija
Na mestu
na primer od krmilja za postavitve,
vzdrževanje tlaka.
kot opcija
tovarniško
za prikaz na zaslonu
Slovenščina — 129
