Wykonanie; Montaż Posadzkowy - Reflex Fillcontrol Auto Original Operating Manual

– W razie potrzeby zapewnić przyłącze zasilania wodą DN 15 zgodne z
normą DIN 1988 część 4.
• Przyłącze elektryczne: 230 V~, 50 Hz, 16 A z wyłącznikiem
różnicowoprądowym: prąd wyzwalający 0,03 A.
6.3

Wykonanie

UWAGA
Uszkodzenia wskutek nieprawidłowego montażu
Przyłącza rurociągów lub osprzętu do instalacji mogą powodować dodatkowe
obciążenia urządzenia.
• Przyłącza przewodów rurowych między urządzeniem a instalacją muszą
być zamontowane bez naprężeń i z wykluczeniem wibracji.
• W razie potrzeby zapewnić podparcie przewodów rurowych i osprzętu.

Wskazówka!
Wskutek rozruchu pompy w urządzeniu powstają wibracje. Przenoszą one
do przewodów rurowych instalacji głośne szumy.
– Podłączyć przewody rurowe do przyłączy urządzenia w elastyczny
sposób.
W przypadku instalacji z membranowym naczyniem wzbiorczym urządzenie musi
być montowane w jego pobliżu. Daje to gwarancję, że ciśnienie napełniania
używane do uzupełniania wody będzie rejestrowane przez czujnik ciśnienia w
urządzeniu. Ciśnienie napełniania zależy od minimalnego ciśnienia roboczego
instalacji. Aby obliczyć minimalne ciśnienie robocze,  7.2 "Wyznaczanie
minimalnego ciśnienia roboczego P0 dla sterownika",  180.
W ramach montażu wykonać następujące czynności:
Ustawić urządzenie we właściwej pozycji.
1.
Wykonać przyłącza wodne urządzenia do instalacji.
2.
– Do przewodów stosować przyłącza urządzenia o jednakowych
wymiarach.
W razie potrzeby wykonać złącza zgodnie ze schematem elektrycznym.
3.
Montaż posadzkowy
6.3.1
Urządzenie montuje się na posadzce. Pozostające w gestii użytkownika elementy
mocujące należy dobrać odpowiednio do rodzaju posadzki.
Przestrzegać przy tym następujących zasad:
• Nie montować urządzenia zbyt daleko od membranowego naczynia
wzbiorczego. Zapewnia to, że ciśnienie napełniania będzie rejestrowane
przez czujnik ciśnienia „PIS".
• Zapewnić możliwość obsługi armatury.
• Zapewnić możliwość doprowadzenia przewodów przyłączeniowych.

Wskazówka!
Wysokość statyczna „h " jest konieczna do obliczenia minimalnego
st
ciśnienia roboczego instalacji.

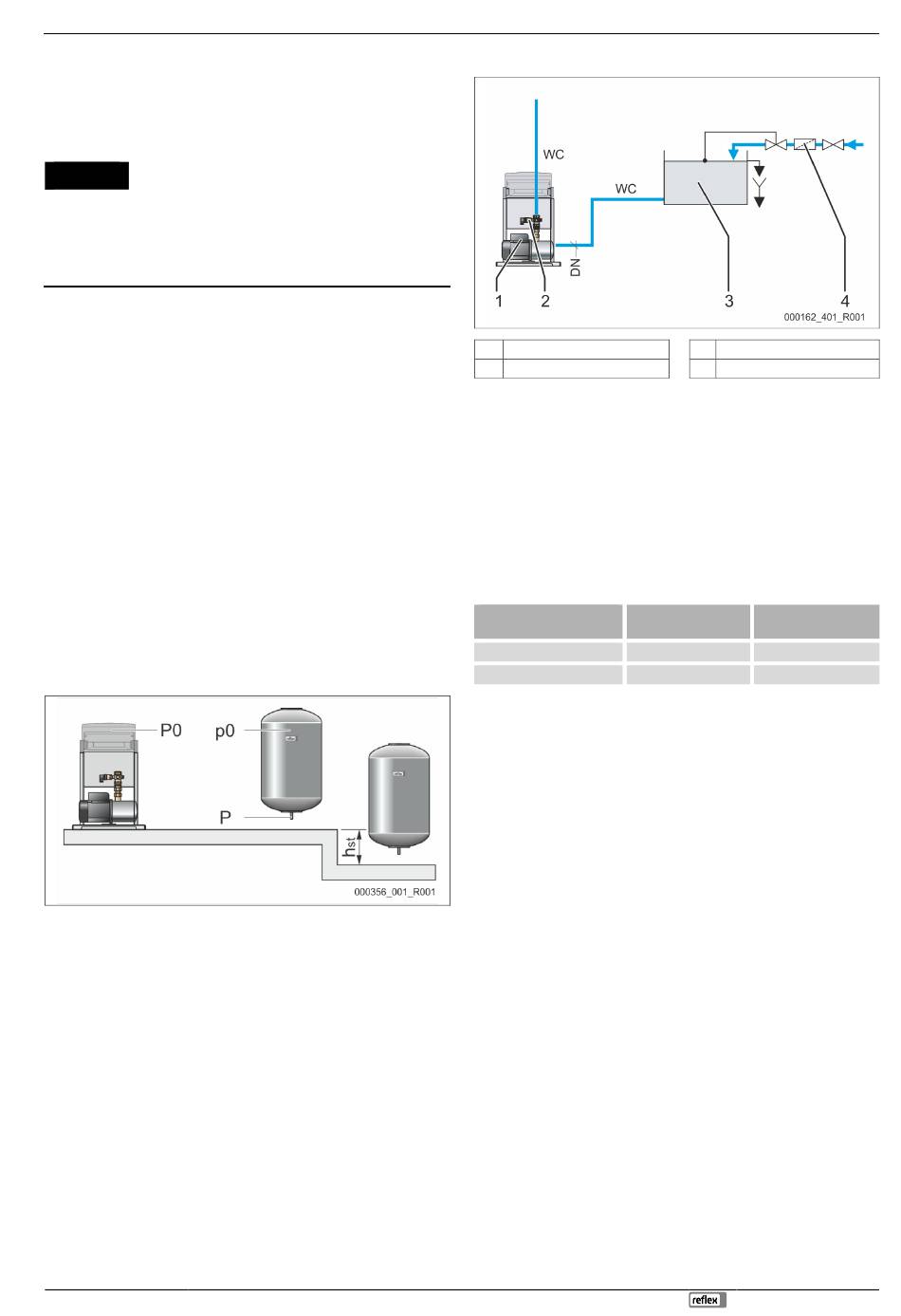

Montaż wraz z zapewnianym przez inwestora zbiornikiem pośrednim
Pompa „PU"
1
Czujnik ciśnienia „PIS"
2
Podczas montażu uwzględnić następujące zasady:
•
Temperatury otoczenia do maks. 35°C
• Długość przewodu rurowego (patrz tabela)
• Przyłącze uzupełniania „WC" musi się znajdować przynajmniej 100 mm
ponad przyłączem ssawnym pompy „PU".
• Minimalna średnica przewodu ssawnego i tłocznego (patrz tabela).
•
Przestrzeganie normy EN 1717
• Zalecana pojemność nominalna zbiornika pośredniego ≤ 200 l
• Montaż przelewu o rozmiarach odpowiednich do maksymalnego dopływu.
• Montaż armatury odcinającej na dopływie do zbiornika pośredniego.
Średnice znamionowe przewodu ssawnego i tłocznego zależą od wymaganego
ciśnienia uzupełniania
Ciśnienie wody
uzupełniającej
Przewód tłoczny ≤ 10 m
Przewód ssawny ≤ 2 m

Wskazówka!
W przypadku ustawienia na jednej wysokości minimalne ciśnienie
robocze „P
wstępnego „p
sytuacjach wymagana jest korekta „hst",  7.2 "Wyznaczanie
minimalnego ciśnienia roboczego P0 dla sterownika",  180.
Fillcontrol Auto —29.07.2024
Zbiornik pośredni „BT"
3
Osadnik zanieczyszczeń „ST"
4
> 3,7 bara
DN 32
DN 32
można w menu klienta ustawić na wartość ciśnienia
0"
membranowego naczynia wzbiorczego „MNW", w innych
0"
Montaż
≤ 3,7 bara
DN 40
DN 40
Polski — 177
