Descrição do aparelho
3.6

Riscos residuais

O aparelho foi construído de acordo com o estado da arte. Apesar disso,
persistem sempre alguns riscos residuais, que não é possível eliminar.
CUIDADO
Perigo de queimadura em superfícies quentes
As elevadas temperaturas na superfície dos sistemas de aquecimento podem
causar queimaduras na pele.
•
Usar luvas de proteção.
•
Afixar avisos nas proximidades do aparelho que alertem para estes
perigos.
CUIDADO
Perigo de ferimentos devido à saída de fluidos sob pressão
No caso de trabalhos de montagem, desmontagem ou manutenção realizados
de forma incorreta, existe o perigo de queimaduras e ferimentos nas ligações,
se a água ou o vapor quente sob pressão forem subitamente expelidos.
•
Garantir que os trabalhos de montagem, desmontagem ou manutenção
sejam realizados de forma correta.
•
Garantir que a instalação é despressurizada, antes de realizar trabalhos
de montagem, desmontagem ou manutenção nas ligações.
ADVERTÊNCIA
Perigo de ferimentos devido ao peso elevado
Os aparelhos são muito pesados, o que pode dar origem a acidentes e lesões.
•
Utilizar dispositivos de elevação adequados para o transporte e a
montagem.
4 Descrição do aparelho
4.1 Descrição
O aparelho é uma estação de reposição destinada à manutenção da pressão da
água e à reposição de água da rede num sistema.
•
A bomba aspira água da rede pública através de um vaso separador do
sistema, transportando-a para o sistema.
•
O controlador regula e monitoriza o processo de reposição.
O aparelho é adequado para os seguintes sistemas:
•
Sistemas de água de aquecimento
•
Sistemas de água de arrefecimento
•
Circuitos de energia solar
O aparelho é utilizado em combinação com um vaso separador do sistema aberto
instalado pelo cliente.

Nota!
Também é possível a utilização sem vaso separador do sistema.
–
Para um planeamento e ajuste individuais,  12.1 "Serviço de
assistência da Reflex",  88.

Nota!
No circuito de energia solar, o vaso separador do sistema tem de estar
montado para providenciar uma mistura de água glicolada para o circuito.

Nota!
O primeiro enchimento do sistema com água da rede pode ser realizado
com o aparelho.
74 — Português

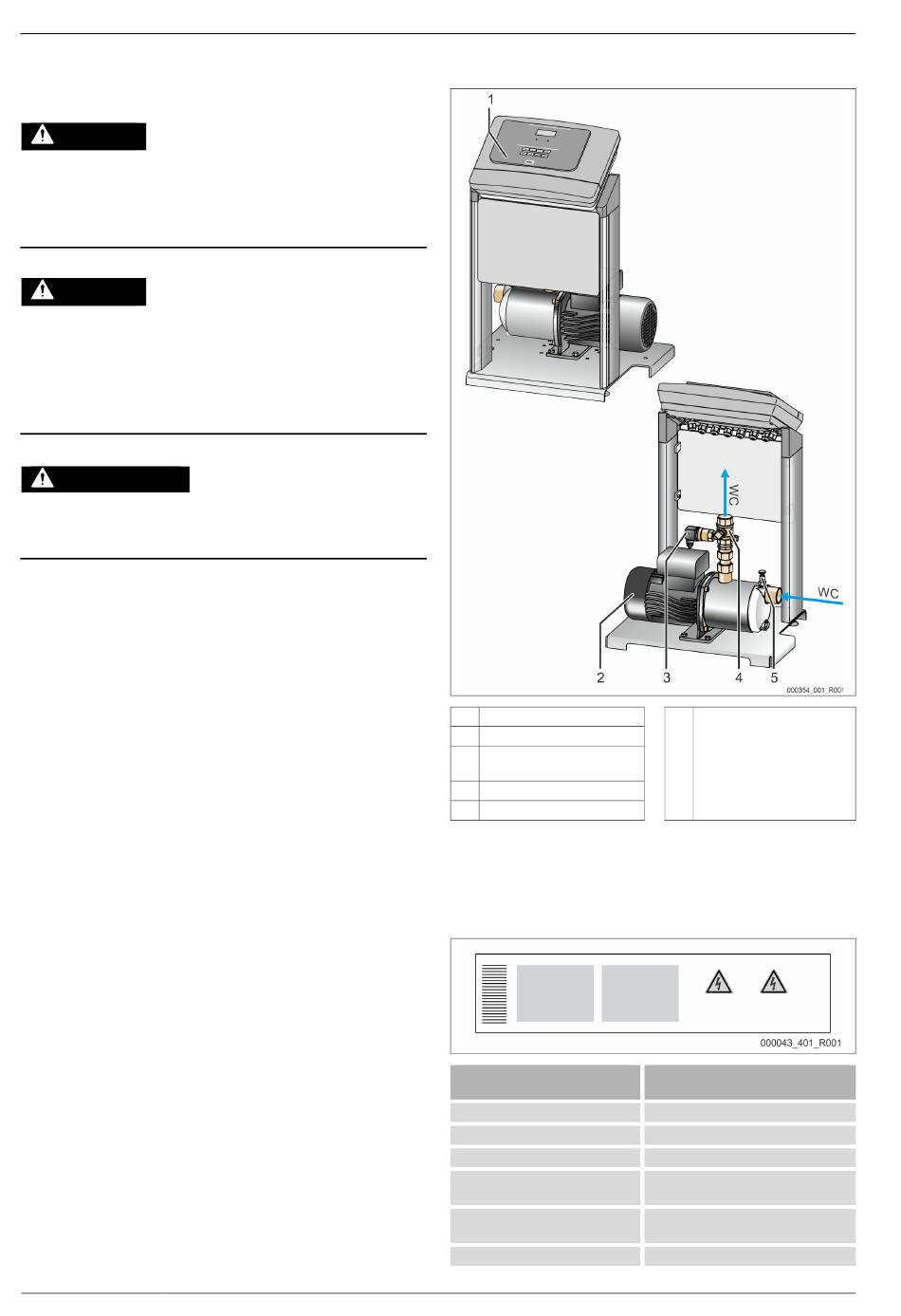

4.2 Visão geral
1 Controlador "Control Basic"
2 Sensor de pressão "PIS"
3 Válvula de corte do sistema
"BV"
4 Parafuso de purga "AV"
5 Bomba
4.3 Identificação
4.3.1 Placa de características
A placa de características contém os dados relativos ao fabricante, ano de
construção, número de fabrico, assim como os dados técnicos.
Inscrição na placa de
características
Type
Serial No.
min. / max. allowable pressure P
max. continuous operating
temperature
min. / max. allowable temperature /
flow temperature TS
Year built
Fillcontrol Auto —29.07.2024
WC Ligações das linhas de
reposição de água da rede
•
Tubagem de aspiração
conducente à bomba
•
Tubagem de pressão
conducente ao sistema
Significado
Designação do aparelho
Número de série
Pressão mínima/máxima admissível
Temperatura máxima de operação
contínua
Temperatura mínima/máxima admissível
/ Temperatura de alimentação TS
Ano de fabrico
