I stoppdrift är enheten utan funktion så när som på indikeringen på displayen.
Ingen funktionsövervakning äger rum.
• Pumpen "PU" är avstängd.

Obs!
Om stoppdriften är aktiverad längre än 4 timmar utlöses ett meddelande.
Om "Potentialfri störningskontakt?" i kundmenyn är inställt med "Ja" så
avges ett meddelande på samlingsstörningskontakten.
8.1.4

Sommardrift

Användning:
Eftermatning av färskvatten måste vara säkerställd även utanför driften av värme-
och kylsystemen. Koppla inte från enheten medan tryckhållning av värme- och
kylsystemen är i drift.
8.1.5 Återidrifttagning
FÖRSIKTIGHET
Risk för kroppsskador då pumpen går igång
När pumparna går igång kan det uppstå skador på handen om man vrider
igång pumpmotorn i fläkthjulet med skruvmejseln.
•
Koppla pumpen spänningslös innan du vrider igång pumpmotorn i
fläkthjulet med skruvmejseln.
OBS!
Skador på enheten då pumpen går igång
När pumparna går igång kan det uppstå sakskador om man vrider igång
pumpmotorn i fläkthjulet med skruvmejseln.
•
Koppla pumpen spänningslös innan du vrider igång pumpmotorn i
fläkthjulet med skruvmejseln.
Efter längre stillestånd (enheten strömlös eller i stoppdrift) är det möjligt att
pumpen "PU" sitter fast.
•
Vrid igång pumpen med en skruvmejsel på pumpmotorns fläkthjul före
återdriftsättningen.

Obs!
I automatdrift undviks genom tvångsstart efter 24 timmars stillestånd att
pumpen "PU" fastnar.
9

Styrning

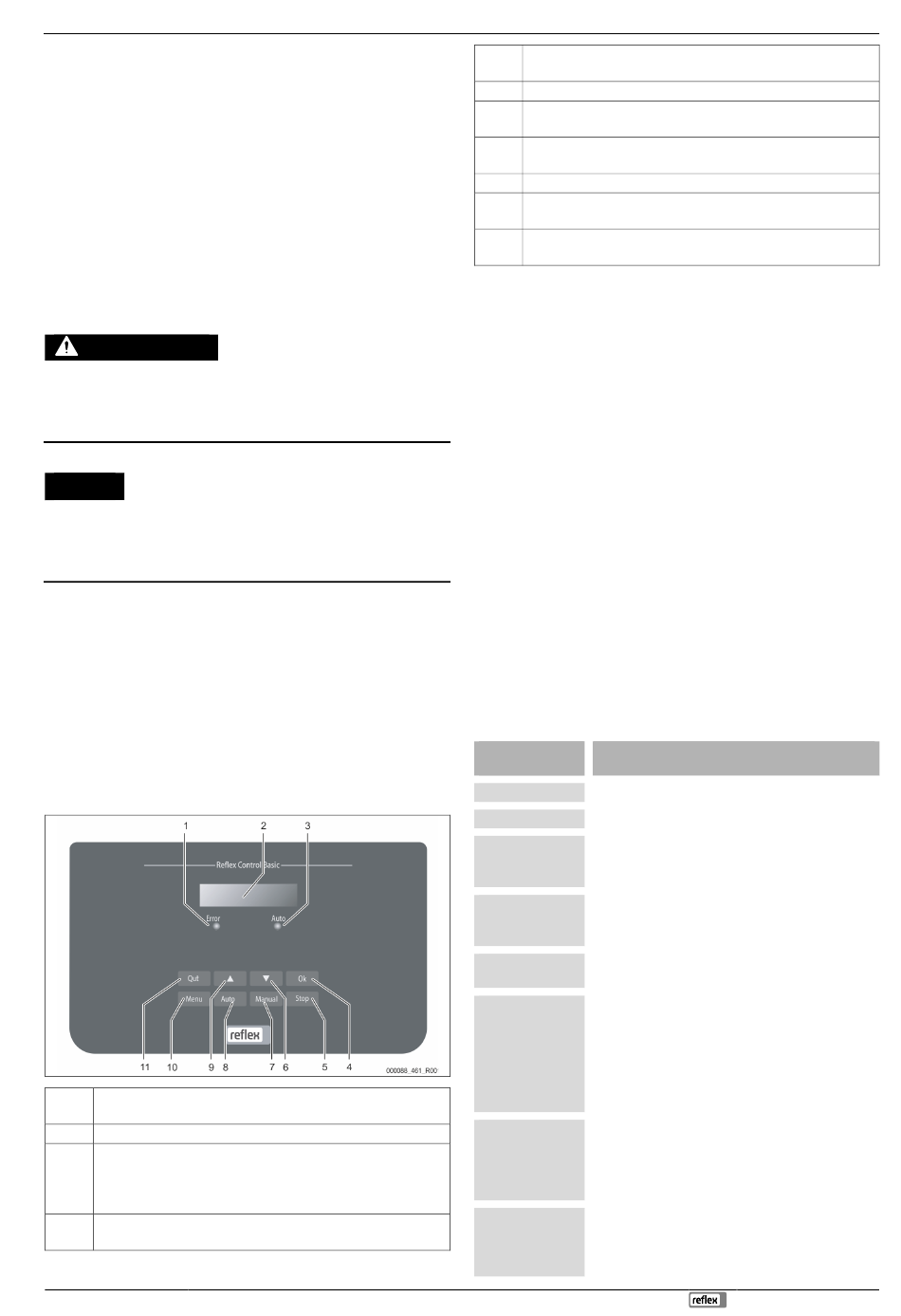

9.1 Handhavande av manöverpanelen
1 Error-lysdiod
•
Error-lysdioden tänds vid ett felmeddelande
2 Display
3 Auto-lysdiod
•
Auto-lysdioden lyser grönt i automatdrift
•
Auto-lysdioden blinkar grönt i manuell drift
•
Auto-lysdioden är släckt i stoppdrift
4 OK
•
Bekräfta åtgärder
5 Stopp
•
Växling i menyn "tillbaka"
6
7 Manual
•
8 Auto
•
Växling i menyn "framåt"
9
10 Meny
•
11 Quit
•
Välja och ändra parametrar
Välj parametern med knappen "OK" (5).
1.
Ändra parametern med väljarknapparna "▼" (7) eller "▲" (9).
2.
Bekräfta parametern med knappen "OK" (5).
3.
Byt menypunkt med väljarknapparna "▼" (7) eller "▲" (9).
4.
Byt menynivå med knappen "Quit" (11).
5.
9.2 Göra inställningar i styrningen
Via kundmenyn kan anläggningsspecifika värden korrigeras eller avläsas. Vid den
första idrifttagningen måste först fabriksinställningarna anpassas till de
anläggningsspecifika förhållandena.

Obs!
För en beskrivning av manövreringen,  9.1 "Handhavande av
manöverpanelen",  249.
Redigera vid första idrifttagningen de menypunkter som är märkta med grått.
Växla via knappen "Manual" till manuell drift.
Växla via knappen "Meny" till den första huvudmenypunkten "Kundmeny".
För navigationen och inställningen av värden:
•
Navigation och inställning av värden i den valda huvudmenyn görs med
pilknapparna "▼▲".
• Med knappen "OK" kommer du till nästa undermeny.
• Med knappen "OK" bekräftar du den ändrade inställningen i undermenyn.
Visning på
displayen
Kundmeny
Språk
Klockslag:
Datum:
Fillcontrol/Magcontrol Välj eftermatningsvarianten "Levelcontrol" eller
Min. drifttryck
01.8 bar
Säk.vent. tryck
Eftermatning
Fillcontrol Auto —29.07.2024
För idrifttagningar och nyinmatningar av värden i styrningen
För tester och servicearbeten
För kontinuerlig drift
Hämtning av kundmenyn
Kvittera meddelanden
Betydelse
Växla till nästa huvudmenypunkt.
Standardprogram med olika språk.
Ändra de blinkande indikeringarna för "timme", "minut"
och "sekund" i tur och ordning.
Klockslaget används av felminnet.
Ändra de blinkande indikeringarna för "dag", "månad" och
"år" i tur och ordning.
Datumet används av felminnet.
"Magcontrol".
Meddelandet "Lägsta drifttryck" visas på displayen då
eftermatningsvarianten "Magcontrol" är inställd. Mata in
värdet för lägsta drifttryck.

Obs!
Beräkningen för lägsta drifttryck,  7.2
"Bestämma lägsta drifttryck P0 för styrningen",
 246.
Meddelandet "Säkerhetsventiltryck" visas på displayen
då eftermatningsvarianten "Magcontrol" är inställd. Ange
här utlösningstrycket för den huvudsakliga
säkerhetsventilen för säkring av enheten. Vanligen är det
säkerhetsventilen på anläggningens värmegenerator.
Växla till undermenyn "Eftermatning".
• Med knappen "OK" kommer du till menyn.
• Med väljarknapparna "▼▲" kommer du till nästa
undermeny.
