Prvi zagon

Številka
Signal
sponke
•
24 + Tlak (+ 18 V)
29 A
30 B

Vmesnik RS-485.

31 GND
+ 24 V (oskrba)
32 Oskrba za E1 in E2.
E1
Kontakni vodni števec (npr. v
napravi „Fillset Impuls")
•
33 E1
•
6.5.2 Vmesnik RS-485
Naslednje funkcije se lahko uporabljajo prek vmesnika:
Povpraševanje krmilja po vseh informacijah:
–
tlak
– obratovalna stanja črpalke
– kumulirana količina kontaktnega vodnega števca „FQIRA+"
– Vsa sporočila,  9.3 "Sporočila",  135.
–
Vsi vnosi pomnilnika napak.
•
Komunikacija z vodilno centralo.
•
Komunikacija z drugimi aparati.

Napotek!
Po potrebi naročite pri servisni službi Reflex, da vam pošljejo zapisnik
vmesnika RS-485.
• Podrobnosti o priključkih
• Informacije o razpoložljivi dodatni opremi.
6.5.2.1 Priključek vmesnika RS-485
Priključite vmesnik kot sledi:
Za priključitev vmesnika uporabite naslednji kabel:
1.
– Liycy (TP), 4 × 2 × 0,8, maksimalna skupna dolžina vodila (bus) 1000
m.
Priključite vmesnik na sponke 29, 30, 31 platine v stikalni omari.
2.
– Za priključitev vmesnika,  6.5 "Električni priključek",  129.
3. Pri uporabi aparata z vodilno centralo, ki ne podpira vmesnika RS-485 (na
primer vmesnika RS-232), je treba uporabiti adapter.
Potrdilo o montaži in zagonu
6.6

Napotek!
Potrdilo o montaži in zagonu se nahaja na koncu Navodil za uporabo.
7 Prvi zagon

Napotek!
Potrdite pravilno strokovno montažo in zagon v potrdilu o montaži,
zagonu in vzdrževanju. To je pogoj za veljavno garancijo.
– Prvi zagon in letno vzdrževanje naj vam izvede servisna služba
podjetja Reflex.
7.1

Pogoji za zagon

Aparat je pripravljen za prvi zagon, če so dela, ki so opisana v poglavju Montaža, v
celoti zaključena. Upoštevajte naslednja navodila za prvi zagon:
•
Aparat je montiran.
• Priključki na strani vode k sistemu naprav so izdelani.
•
Zaporne pipe aparata so zaprte.
– Zaporna pipa od voda za napajanje „DC" k sistemu naprav.
– Zaporna pipa od voda za napajanje „WC" k omrežju za svežo vodo.
• Nadzornik tlaka „PIS" je pripravljen za obratovanje.
• Električni priključek je izdelan v skladu z državnimi in lokalnimi predpisi.
Omrežni vtič vtaknite v omrežno vtičnico, da boste zagotovili dovod napetosti
230 V. Krmilje je v ustavitvenem obratovanju.
130 — Slovenščina
Kabelska
Funkcija
povezava
za izkrmiljenje napajanja
Za različico napajanja
Magcontrol
Na mestu
postavitve,
kot opcija
Tovarniška
izdelava, s
premostitvijo
Na mestu
Predviden za izvrednotenje
postavitve,
napajanja.
kot opcija
Če je kontakt 32/33 zaprt =
števni impulz.
Fillcontrol Auto —29.07.2024

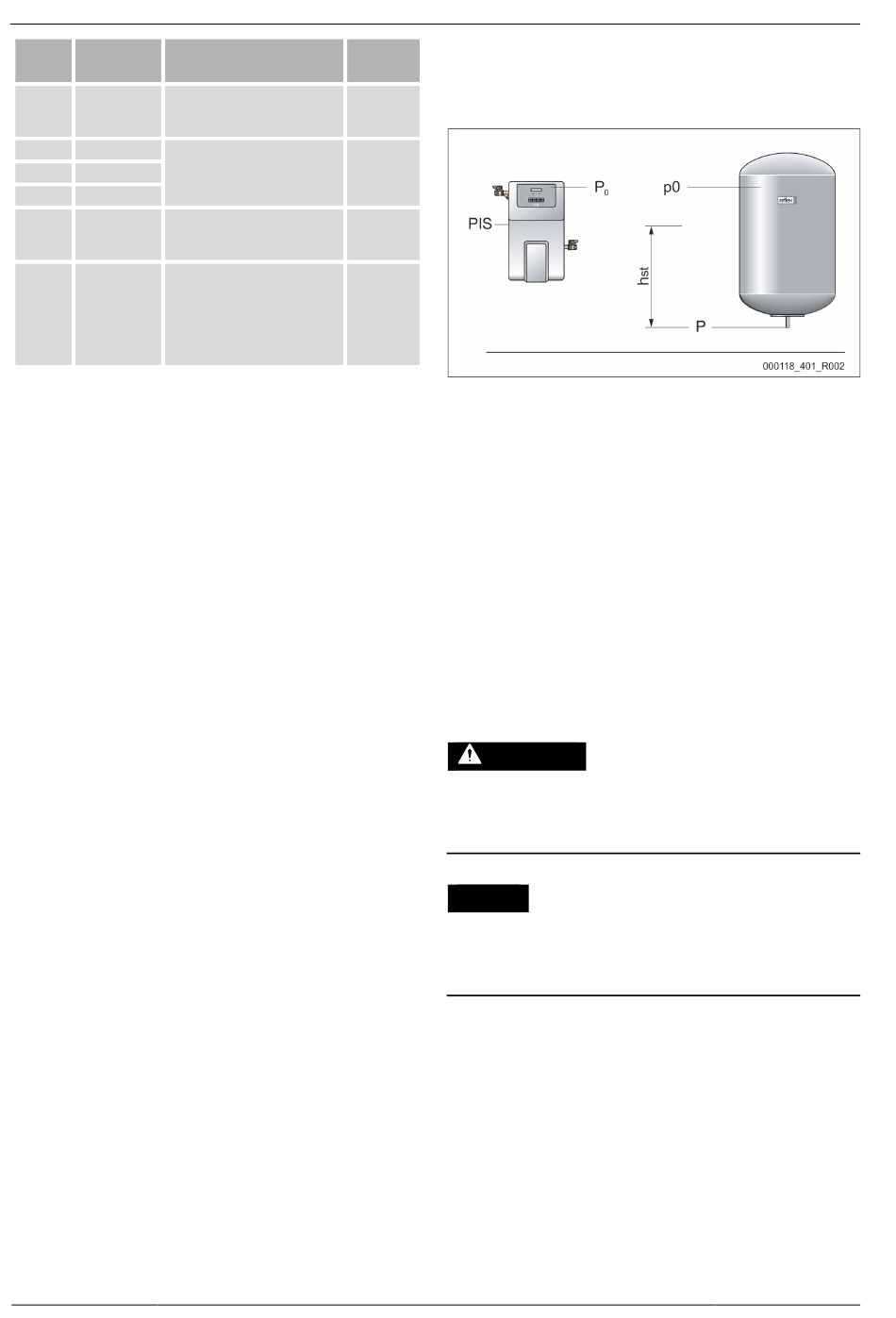

Določitev minimalnega obratovalnega tlaka P
7.2
Za sisteme naprav z membransko tlačno raztezno posodo je potreben minimalni
obratovalni tlak „P " za aparat.
0
Minimalni obratovalni tlak „P " za aparat določite tako:
0
• Aparat je inštaliran na istem nivoju kot membranska tlačna raztezna posoda:
–
hst = 0, P0 = p0*
• Aparat je inštaliran nižje od membranske tlačne raztezne posode:
–
P = p0 + h /10*
0 st
• Aparat je inštaliran višje od membranske tlačne raztezne posode:
–
P = p0 - h /10*
0 st
*p0 v barih, h v metrih
st

Napotek!
Polnilni tlak za napajanje s svežo vodo v sistem naprav se izračuna
sledeče:
Polnilni tlak ≥ P
+ 0,3 bar
0

Napotek!
Pri načrtovanju upoštevajte, da leži delovno območje aparata v delovnem
območju vzdrževanja tlaka med začetnim tlakom „PA" in končnim tlakom
„PE".
7.3

Polnjenje aparat z vodo

PREVIDNO
Nevarnost poškodbe pri zagonu črpalke
Pri zagonu črpalke si lahko poškodujete roke, če motor črpalke zavrtite z
izvijačem na kolesu ventilatorja.
• Preden z izvijačem zavrtite motor črpalke s kolesom ventilatorja,
preklopite črpalko v breznapetostno stanje.
POZOR
Okvara naprave pri zagonu črpalke
Pri zagonu črpalke se črpalka lahko poškoduje, če motor črpalke zavrtite z
izvijačem na kolesu ventilatorja.
• Preden z izvijačem zavrtite motor črpalke s kolesom ventilatorja,
preklopite črpalko v breznapetostno stanje.
za krmilje
