Montagem
6.4 Variantes de comutação e de realimentação

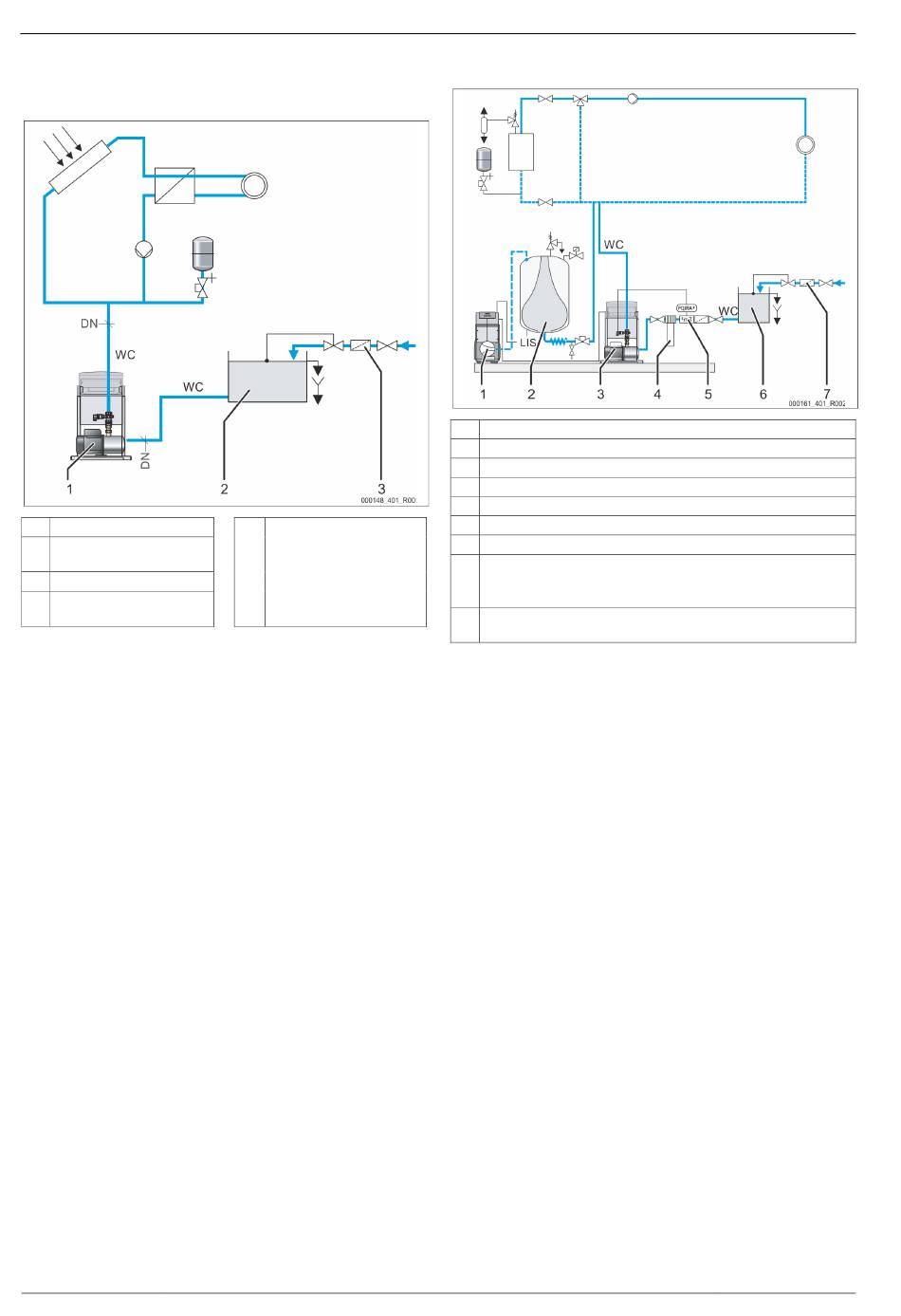

Representação exemplificativa da reposição de água dependente da pressão num
sistema solar com vaso de expansão com membrana.
1 Bomba "PU"
2 Vaso separador do sistema
"BT"
3 Filtro de impurezas "ST"
DN Diâmetro nominal das
tubagens de reposição
Em sistemas com vaso de expansão com membrana, o sensor de pressão "PIS"
no aparelho monitoriza a reposição de água da rede. Se a pressão de enchimento
necessária para reposição de água não for atingida, é emitido um sinal do sensor
de pressão ao controlador do aparelho. O controlador liga a bomba. A água da
rede do vaso separador do sistema é reposta no sistema.
Proceder como se segue:
1. No menu Cliente do controlador, ajustar o aparelho para "Magcontrol",
 9.2.1 "Menu do cliente",  84.
2. Ligar a tubagem de pressão junto ao ponto de ligação do vaso de expansão
com membrana.
–
Assim, fica assegurado que a pressão de enchimento necessária para
a reposição de água da rede é registada pelo sensor de pressão "PIS".
–
Relativamente ao cálculo da pressão de enchimento,  7.2
"Determinar a pressão de serviço mínima P0 para o comando",  80.
3. Respeitar impreterivelmente os diâmetros nominais necessários para as
linhas de reposição "WC",  6.3.1 "Montagem no chão",  76.
–
Dessa forma evita-se a ocorrência involuntária de solavancos na
reposição.
4. Em sistemas solares, utilizar o vaso separador do sistema "BT" para
preparar a mistura de água glicolada.
–
Dimensionar o vaso separador do sistema para, pelo menos,
1,5 vezes o volume do sistema.
78 — Português
WC Linhas de reposição
•
Tubagem de aspiração
conducente à bomba
"PU"
•
Tubagem de pressão
conducente ao sistema
Fillcontrol Auto —29.07.2024
Representação exemplificativa da reposição de água dependente do nível num
sistema com estação de pressurização.
1 Unidade de controlo com compressor para manutenção de pressão
2 Vaso de expansão para manutenção de pressão
3 Bomba "PU"
4 Sistema de descalcificação "Fillsoft", equipamento opcional e acessórios
5 Contador de água por contacto, equipamento opcional e acessórios
6 Vaso separador do sistema "BT"
7 Filtro de impurezas "ST"
WC Linha de reposição
•
Tubagem de aspiração conducente à bomba "PU"
•
Tubagem de pressão conducente ao sistema
LIS Célula de medição de pressão para determinar o nível de enchimento do
vaso de expansão
A estação de pressurização está equipada com um dispositivo de monitorização
do nível de enchimento do vaso de expansão. Se o nível de enchimento mínimo
do vaso de expansão não for atingido, é emitido um sinal da estação de
pressurização ao controlador do aparelho. O controlador liga a bomba. A água da
rede do vaso separador do sistema é reposta no sistema.
Proceder como se segue:
1. No menu Cliente do controlador, ajustar o aparelho para "Levelcontrol",
 9.2.1 "Menu do cliente",  84.
2. A pressão de enchimento para a reposição de água da rede tem de ser pelo
menos 1,7 bar superior à pressão de serviço mínima "P
"Determinar a pressão de serviço mínima P0 para o comando", 

Nota!
O aparelho pode ser combinado com sistemas de descalcificação (por
exemplo, Fillsoft), os quais estão disponíveis como equipamento opcional
e acessórios,  4.6 "Equipamento opcional",  75.
",  7.2
0
80.
