Τεχνικά χαρακτηριστικά
Τεχνικά χαρακτηριστικά
5
Επιτρεπόμενη θερμοκρασία περιβάλλοντος
Βαθμός προστασίας
Ηχοστάθμη
Ηλεκτρική ισχύς
Ηλεκτρική σύνδεση
Ασφάλεια
Πλήθος διεπαφών RS-485
Βάρος
Ύψος
Πλάτος
Βάθος
Σύνδεση εισόδου
Σύνδεση εξόδου
Ισχύς παροχής
Μέγ. πίεση παροχής
Μέγ. πίεση λειτουργίας
Επιτρεπόμενη υπερπίεση λειτουργίας
Επιτρεπόμενη θερμοκρασία λειτουργίας

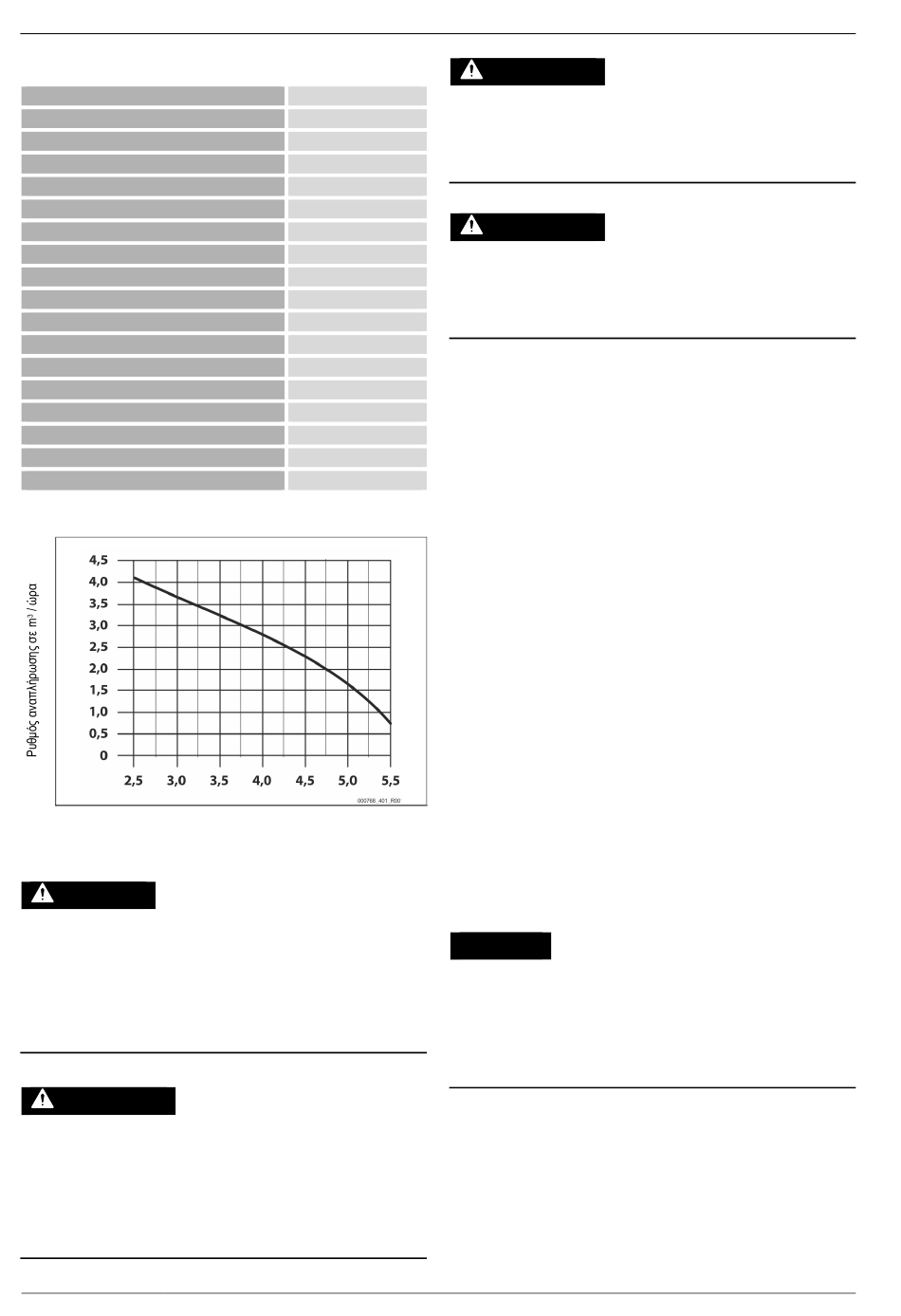

Διάγραμμα ρυθμού απόδοσης
Πίεση αναπλήρωσης σε bar
Συναρμολόγηση
6
ΚΙΝΔΥΝΟΣ
Θανατηφόροι τραυματισμοί από ηλεκτροπληξία.
Η επαφή με ηλεκτροφόρα εξαρτήματα προκαλεί επικίνδυνους τραυματισμούς.
• Διασφαλίστε ότι έχει διακοπεί η παροχή τάσης στην εγκατάσταση στην
οποία θα συναρμολογηθεί η συσκευή.
• Διασφαλίστε ότι η εγκατάσταση δεν μπορεί να επανενεργοποιηθεί από
τρίτους.
• Διασφαλίστε ότι οι εργασίες συναρμολόγησης των στοιχείων ηλεκτρικής
σύνδεσης της συσκευής εκτελούνται μόνο από εξειδικευμένο
ηλεκτρολόγο και σύμφωνα με τους κανόνες της ηλεκτροτεχνίας.
ΠΡΟΦΥΛΑΞΗ
Κίνδυνος τραυματισμού από υγρό που εξέρχεται υπό πίεση
Σε περίπτωση εσφαλμένης συναρμολόγησης, αποσυναρμολόγησης ή
συντήρησης των συνδέσεων ενδέχεται να προκληθούν εγκαύματα και
τραυματισμοί, αν ξαφνικά εκτοξευθεί με πίεση καυτό νερό ή καυτός ατμός.
• Διασφαλίστε την ορθή εκτέλεση των εργασιών τοποθέτησης, αφαίρεσης
ή συντήρησης.
• Βεβαιωθείτε ότι η πίεση στην εγκατάσταση έχει εκτονωθεί, προτού
εκτελέσετε εργασίες συναρμολόγησης, αποσυναρμολόγησης ή
συντήρησης στις συνδέσεις.
328 — Ελληνικά
ΠΡΟΦΥΛΑΞΗ
Κίνδυνος εγκαύματος από καυτές επιφάνειες
0 – 35°C
Στα συστήματα θέρμανσης, οι υψηλές θερμοκρασίες των επιφανειών
IP 54
ενδέχεται να προκαλέσουν δερματικά εγκαύματα.
• Φοράτε προστατευτικά γάντια.
55 dB
• Τοποθετήστε τις σχετικές προειδοποιητικές υποδείξεις κοντά στη
750 W
συσκευή.
230 V / 50 Hz
4 A
ΠΡΟΦΥΛΑΞΗ
2
Κίνδυνος τραυματισμού από πτώση ή κτυπήματα
25,5 kg
Μώλωπες από πτώση ή κτυπήματα σε εξαρτήματα της εγκατάστασης κατά τη
690 mm
συναρμολόγηση.
• Φοράτε ατομικό προστατευτικό εξοπλισμό (προστατευτικό κράνος,
470 mm
προστατευτική ενδυμασία, προστατευτικά γάντια, υποδήματα
440 mm
ασφαλείας).
G 1 ¼"
G 1"

4,2 m³/h
10 bar
5,5 bar
10 bar
70 °C
6.1
6.1.1
Η συσκευή ελέγχεται και συσκευάζεται προσεκτικά πριν την παράδοση. Δεν
μπορούμε να αποκλείσουμε τυχόν ζημιές κατά τη μεταφορά.
Κάντε τα εξής:
Αφού παραλάβετε το προϊόν, ελέγξτε την παράδοση.
1.
•
•
Καταγράψτε τυχόν ζημιές.
2.
Ενημερώστε τη μεταφορική εταιρεία για τυχόν ζημιές.
3.
6.2
Προετοιμασίες για τη συναρμολόγηση της συσκευής:
• Χώρος προστατευμένος από παγετό, με καλό αερισμό
–
• Δυνατότητα πλήρωσης.
–
• Ηλεκτρική σύνδεση: 230 V~, 50 Hz, 16 A με διακόπτη κυκλώματος βλάβης
γείωσης στη σύνδεση εισόδου: Ρεύμα ενεργοποίησης 0,03 A.
6.3
ΠΡΟΣΟΧΗ
Ζημιές από εσφαλμένη συναρμολόγηση
Η σύνδεση σωληνώσεων ή μηχανισμών της εγκατάστασης μπορεί να
προκαλέσει την επιπλέον επιβάρυνση της συσκευής.
• Βεβαιωθείτε ότι η συναρμολόγηση των συνδέσεων των αγωγών της
συσκευής προς την εγκατάσταση πραγματοποιείται χωρίς τάση και
ταλαντώσεις.
• Αν χρειάζεται, μεριμνήστε για τη στήριξη των σωληνώσεων ή των
μηχανισμών.
Υπόδειξη!

Η λειτουργία της αντλίας στη συσκευή προκαλεί κραδασμούς. Οι
κραδασμοί αυτοί μεταφέρουν δυνατούς θορύβους στις σωληνώσεις της
εγκατάστασης.
–
Αν το σύστημα της εγκατάστασης διαθέτει δοχείο διαστολής για αντιστάθμιση της
πίεσης με μεμβράνη, η συσκευή πρέπει να τοποθετηθεί κοντά στο δοχείο αυτό.
Έτσι διασφαλίζεται ότι η απαιτούμενη πίεση πλήρωσης για την αναπλήρωση
Fillcontrol Auto —29.07.2024
Υπόδειξη!
Στη βεβαίωση συναρμολόγησης και θέσης σε λειτουργία επιβεβαιώστε
ότι η συναρμολόγηση και η θέση σε λειτουργία εκτελέσθηκαν ορθά
σύμφωνα με τα τεχνικά πρότυπα. Αυτό αποτελεί προϋπόθεση για την
ισχύ των αξιώσεων που απορρέουν από την εγγύηση.
– Αναθέστε στο τμήμα εξυπηρέτησης πελατών της Reflex τη θέση σε
λειτουργία για πρώτη φορά και την εκτέλεση της ετήσιας
συντήρησης.
Προϋποθέσεις συναρμολόγησης
Έλεγχος της κατάστασης του παραδοτέου
Ως προς την πληρότητα.
Για τυχόν ζημίες που ενδεχομένως προκλήθηκαν κατά τη μεταφορά.
Προετοιμασίες
Θερμοκρασία δωματίου 0 °C έως 35 °C.
Αν χρειάζεται, έχετε διαθέσιμο έναν σύνδεσμο παροχής DN 15 κατά
DIN 1988 T 4.
Εκτέλεση
Συνδέστε τις σωληνώσεις στη συσκευή με εύκαμπτους
συνδέσμους.
