2. Establezca las conexiones del lado del agua para el dispositivo a la
instalación.
–
Utilice para las tuberías las mismas dimensiones de las conexiones del
dispositivo.
3. En caso necesario, establezca las interfaces según el esquema de bornes.
6.3.1

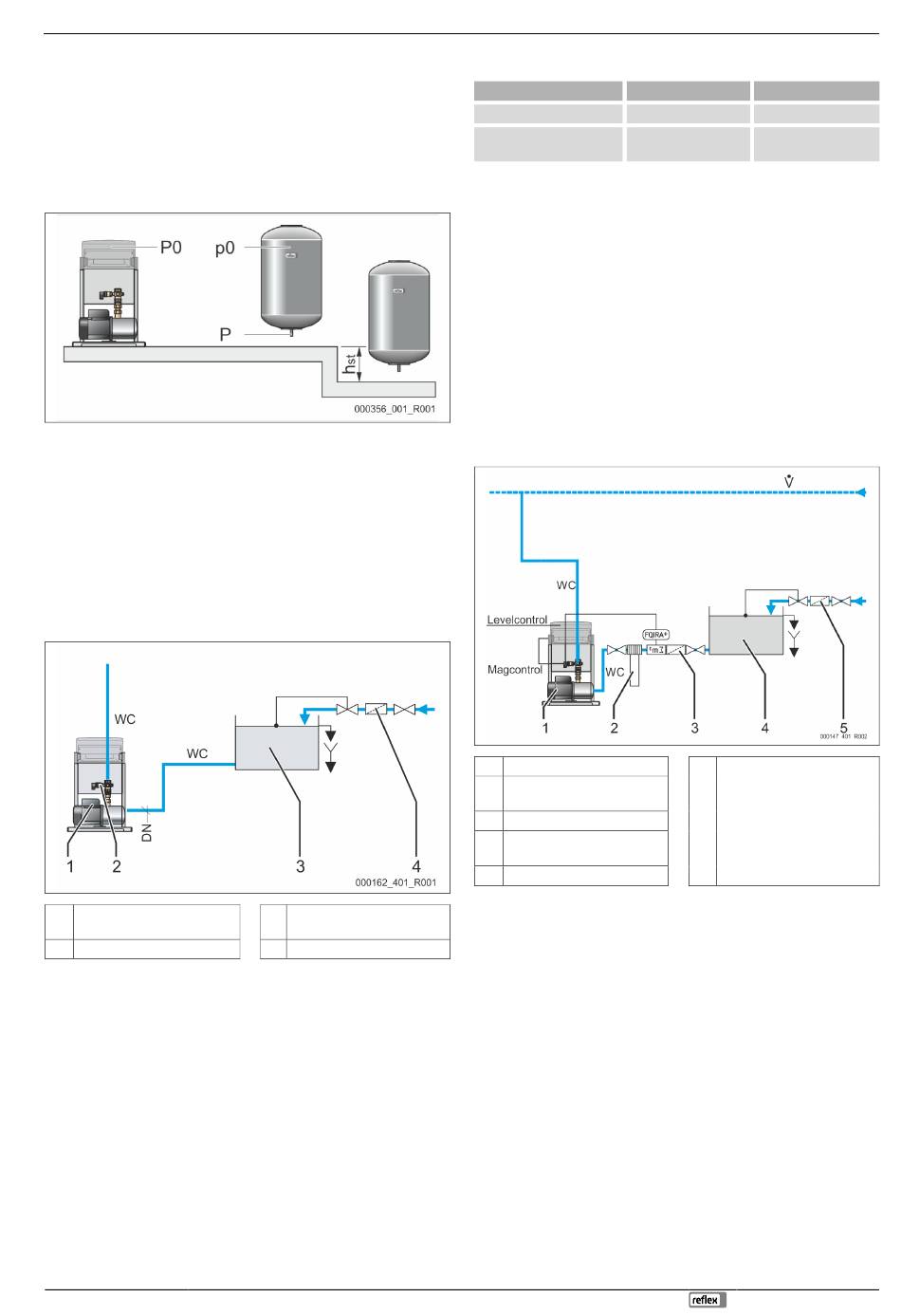

Montaje en el suelo

El equipo se monta en el suelo. Los medios de fijación debe seleccionarlos el
propietario según la consistencia del suelo.
Preste atención a los siguientes puntos:
•
No monte el equipo demasiado lejos del recipiente de expansión de presión
de membrana. De esta manera se asegura de que el sensor de presión
«PIS» mida la presión de llenado.
•
Debe darse la manejabilidad de las guarniciones.
•
Garantice las opciones de alimentación de las tuberías de conexión.

¡Nota!
La altura estática «h » es necesaria para determinar la presión de
st
servicio mínima del sistema de la instalación.
Montaje incluido el depósito separador de red a cargo del propietario
1 Bomba «PU»
2 Sensor de presión «PIS»
Al realizar el montaje tenga en cuenta los siguientes puntos:
•
Temperatura ambiente hasta 35 °C
•
Longitud de las tuberías (véase la tabla)
•
La conexión de realimentación «WC» debe encontrarse al menos 100 mm
por encima de la conexión de aspiración de la bomba «PU».
•
Presión mínima de la tubería de aspiración y de la tubería de presión (véase
la tabla).
•
Cumplimiento de la norma EN 1717
• Volumen nominal recomendado del depósito separador de red de ≤ 200 l
•
Se ha montado un rebosadero del tamaño suficiente conforme a la entrada
máxima.
•
En la entrada al depósito separador de red hay instalado un dispositivo de
cierre.
3 Depósito separador de red
«BT»
4 Colector de suciedad «ST»
Fillcontrol Auto —29.07.2024
Anchos nominales de la tubería de aspiración y de la tubería de presión en función
de la presión de realimentación requerida
Presión de realimentación > 3,7 bar
Tubería de presión ≤ 10 m
DN 32
Tubería de DN 32
aspiración ≤ 2 m

¡Nota!
En caso de colocación a nivel, la presión de servicio mínima «P
ajustarse en el menú del cliente a la presión previa «p
expansión de presión de membrana «MAG», de lo contrario es necesario
hacer una corrección con «hst»,  7.2 "Determinar la presión de sistema
mínima P0 para el control",  62.
6.3.2 Conexión hidráulica
6.3.2.1 Conexión al sistema de la instalación

¡Nota!
Debido al arranque de las bombas en el equipo se generan vibraciones.
Estas transfieren ruidos fuertes a las tuberías de la instalación.
–
Conecte con flexibilidad las tuberías a las conexiones del equipo.
Conexión al sistema de la instalación con un depósito separador de red para la
realimentación de agua corriente.
1 Bomba «PU»
2 Instalación de descalcificación
«Fillsoft»
3 Contador de agua de contacto
4 Depósito separador de red
«BT»
5 Colector de suciedad «ST»
Tenga en cuenta las siguientes indicaciones al instalar y conectar un depósito
separador de red abierto.
•
Temperaturas de realimentación de hasta 70 °C
•
Longitudes de las tuberías,  6.3.1 "Montaje en el suelo",  59.
•
Salida del depósito separador de red al menos 100 mm por encima de la
conexión de aspiración de la bomba «PU».
•
Tubería de aspiración «WC» a la bomba «PU» con subida continua hacia el
depósito separador de red.

¡Nota!
En caso de temperaturas de realimentación > 70 °C y si se emplea en
sistemas de la instalación sin depósito separador de red, es necesario
realizar una planificación conforme a las condiciones locales,  12.1
"Servicio de atención al cliente de Reflex",  71.
Montaje
≤ 3,7 bar
DN 40
DN 40
» puede
0
» del recipiente de
0
WC Tuberías de realimentación
para agua corriente
•
Tubería de aspiración a
la bomba
•
Tubería de presión al
sistema de instalación
