Montáž
• Musí byť daná obslužnosť armatúr.
• Zabezpečiť možnosti privedenia prípojných potrubí.

Upozornenie!
Statická výška „h " je potrebná k zisteniu minimálneho prevádzkového
st
tlaku systému zariadení.

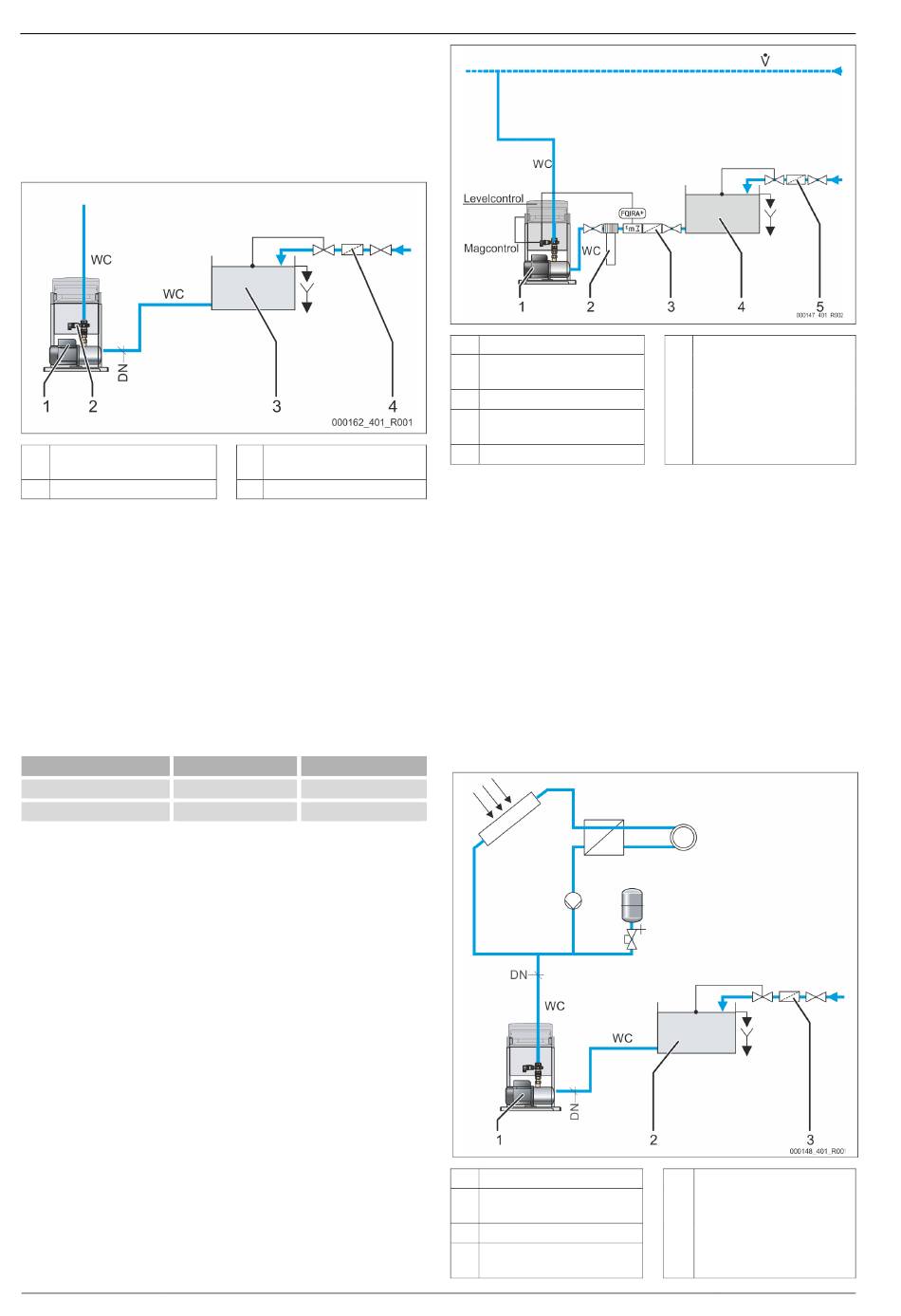

Montáž vrátane nádoby na oddelenie od siete na strane konštrukcie
Čerpadlo „PU"
1
Senzor tlaku „PIS"
2
Rešpektujte pri montáži nasledovné body:
• Teploty okolia až do 35 °C
• Dĺžku potrubia (viď tabuľka)
• Prípojka dopĺňania „WC" musí ležať minimálne 100 mm nad nasávacou
prípojkou čerpadla „PU".
• Minimálny priemer sacieho potrubia a výtlačného potrubia (pozri tabuľka).
• Dodržiavanie normy EN 1717
• Doporučený menovitý objem nádoby na oddelenie od siete ≤ 200 l
• Prechod v dostatočnom dimenzovaní podľa maximálneho prítoku je
namontovaný.
• Inštalovaná uzavieracia armatúra je do prítoku k nádobe na oddelenie od
siete.
Menovitá svetlosť sacieho potrubia a výtlačného potrubia v závislosti od
potrebného dopĺňacieho tlaku
Dopĺňací tlak
> 3,7 bar
Výtlačné potrubie ≤ 10 m
DN 32
Sacie potrubie ≤ 2 m
DN 32

Upozornenie!
Pri úrovňovo rovnakej inštalácii sa môže minimálny prevádzkový tlak „P
v zákazníckom menu nastaviť na predtlak „p
s membránou „MAG", inak je potrebná korektúra s „hst",  7.2 "Zistenie
minimálneho prevádzkového tlaku P0 pre riadenie",  147.
6.3.2 Hydraulická prípojka
6.3.2.1 Pripojenie na systém zariadení

Upozornenie!
Vplyvom nábehu čerpadiel v prístroji vznikajú vibrácie. Tieto prenášajú
hlasné hluky do potrubí zariadenia.
–
Pripojte potrubia na prípojky prístroja flexibilne.
Prípojka k systému zariadení s nádobou na oddelenie od siete pre dopĺňanie
čerstvej vody.
144 — Slovensky
3 Nádoba na oddelenie od siete
„BT"
Zachytávač nečistôt „ST"
4
≤ 3,7 bar
DN 40
DN 40
tlakovej expanznej nádoby
0"
Fillcontrol Auto —29.07.2024
Čerpadlo „PU"
1
Zariadenie na zmäkčovanie
2
vody „Fillsoft"
3 Kontaktný vodomer
4 Nádoba na oddelenie od siete
„BT"
Zachytávač nečistôt „ST"
5
Rešpektujte nasledujúce podmienky pre inštaláciu a pripojenie otvorenej nádoby
na oddelenie od siete.
• Teploty dopĺňania do 70° C
• Dĺžky potrubia,  6.3.1 "Montáž na podlahu",  143.
•
Vývod z nádoby na oddelenie od siete minimálne 100 mm nad sacou
prípojkou čerpadla „PU".
• Sacie potrubie „WC" k čerpadlu „PU" s neustálym stúpaním k nádobe na
oddelenie od siete.

Upozornenie!
Pri teplotách dopĺňania > 70 °C a pri použití v systémoch zariadení bez
nádoby na oddelenie od siete je potrebné plánovanie podľa miestnych
pomerov,  12.1 "Zákaznícky servis podniku firmy Reflex",  155.
Varianty zapojenia a varianty dopĺňania
6.4
Príkladné zobrazenie tlakovo závislého dopĺňania vody do solárneho zariadenia s
tlakovou expanznou nádobou s membránou.
0"
Čerpadlo „PU"
1
2 Nádoba na oddelenie od siete
„BT"
Zachytávač nečistôt „ST"
3
DN Menovitá svetlosť doplňujúcich
potrubí
WC Dopĺňacie potrubia pre čerstvú
vodu
•
Sacie potrubie k
čerpadlu
• Výtlačné potrubie k
systému zariadení
WC Dopĺňacie potrubia
•
Sacie potrubie k
čerpadlu „PU"
• Výtlačné potrubie k
systému zariadení
