A készülék leírása
FIGYELMEZTETÉS
Sérülésveszély nagy súly miatt
A készülékek nagy súllyal rendelkeznek. Ezáltal testi sérülés veszélye és
balesetveszély áll fenn.
• A szállításhoz és szereléshez csak megfelelő emelőszerszámokat
használjon.
4 A készülék leírása
4.1 Leírás
A készülék egy utántöltő állomás, amely egy berendezésrendszeren belül a
víznyomás tartására és friss víz utántöltésére szolgál.
•
A szivattyú hálózati leválasztó tartályon át szívja a vizet a friss víz hálózatból
és a berendezésrendszerbe szállítja tovább.
•
A vezérlés szabályozza és felügyeli az utántöltési folyamatot.
A készülék az alábbi berendezésrendszerekhez alkalmas:
• fűtővízrendszerek
• hűtővízrendszerek
•
szolár körforgások
A készülék használata a megrendelőnél nyílt hálózati leválasztó tartállyal történő
kombinációval történik.

Tudnivaló!
Hálózati leválasztó tartály nélkül is lehet alkalmazni.
–
Az egyéni tervezéshez és beállításhoz,  12.1 "Reflex
ügyfélszolgálat",  122.

Tudnivaló!
Szolár körforgásban a hálózati leválasztó tartály úgy legyen beszerelve,
hogy szavatolni lehessen a víz-glikol keveréket a körforgáshoz.

Tudnivaló!
A készülékkel be lehet tölteni először a friss vizet a
berendezésrendszerbe.

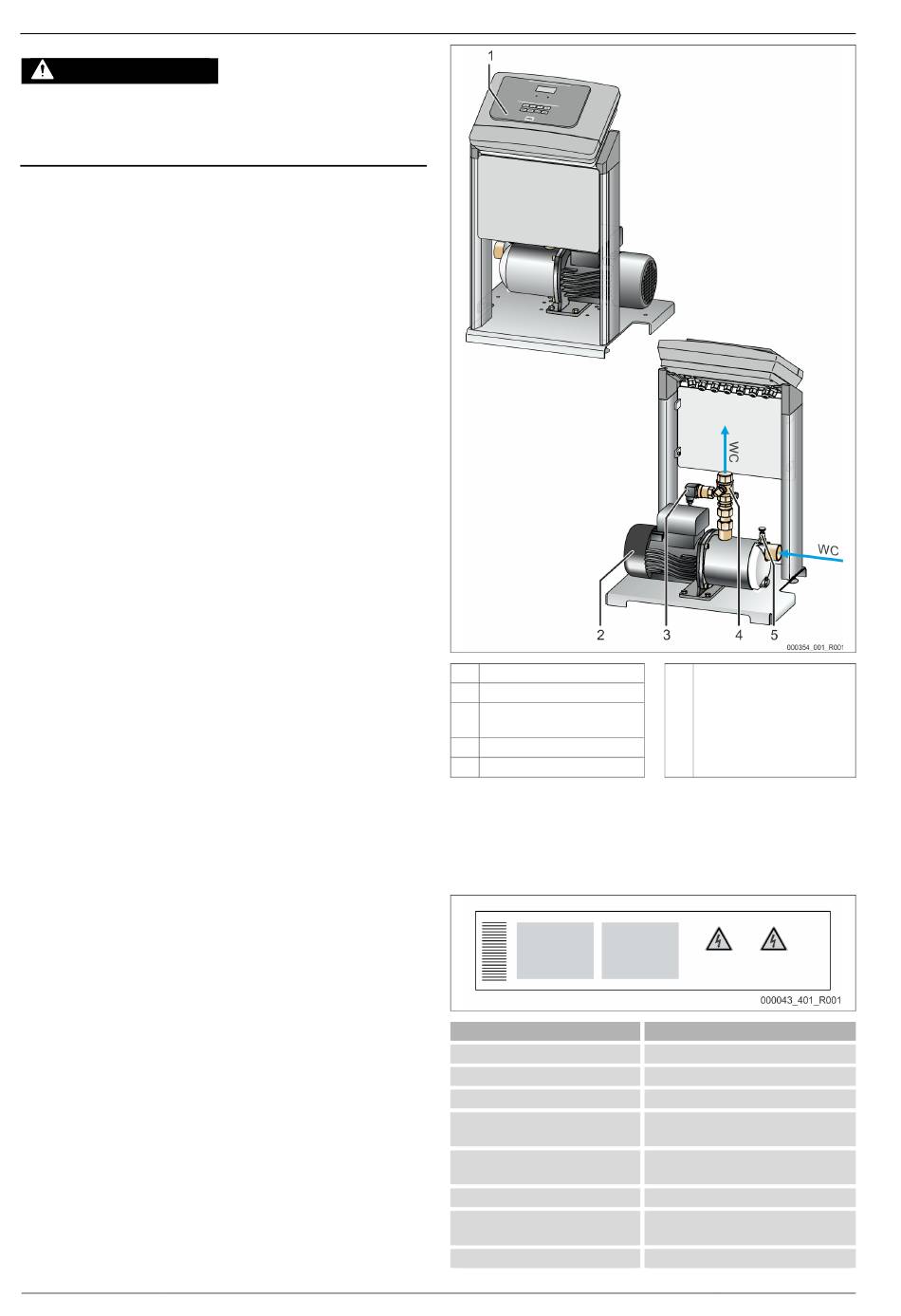

4.2 Áttekintés ábrázolása
108 — Magyar
1 Control Basic vezérlés
„PIS" nyomásérzékelő
2
„BV" elzárócsap a
3
berendezéshez
„AV" légtelenítő csavar
4
5 Szivattyú
4.3 Azonosítás
4.3.1 Típustábla
A típusjelzésben találhatóak a gyártóra, gyártási évre, gyártási számra, valamint a
műszaki adatokra vonatkozó tudnivalók.
A típustáblán lévő bejegyzés
Type
Serial No.
min. / max. allowable pressure P
max. continuous operating
temperature
min. / max. allowable temperature /
flow temperature TS
Year built
min. operating pressure set up on
shop floor
at site
Fillcontrol Auto —29.07.2024
WC Az utántöltő vezetékek
csatlakozásai a friss vízhez
•
szívóvezeték a
szivattyúhoz
•
nyomóvezeték a
berendezésrendszerhez
Jelentése
A készülék megnevezése
Sorozatszám
Min./max. megengedett nyomás
Max. folyamatos üzemi hőmérséklet
Min./max. megengedett hőmérséklet/TS
előremenő hőmérséklet
Gyártási év
Gyárilag beállított min. üzemi nyomás
Beállított min. üzemi nyomás
