Prvotné uvedenie do prevádzky

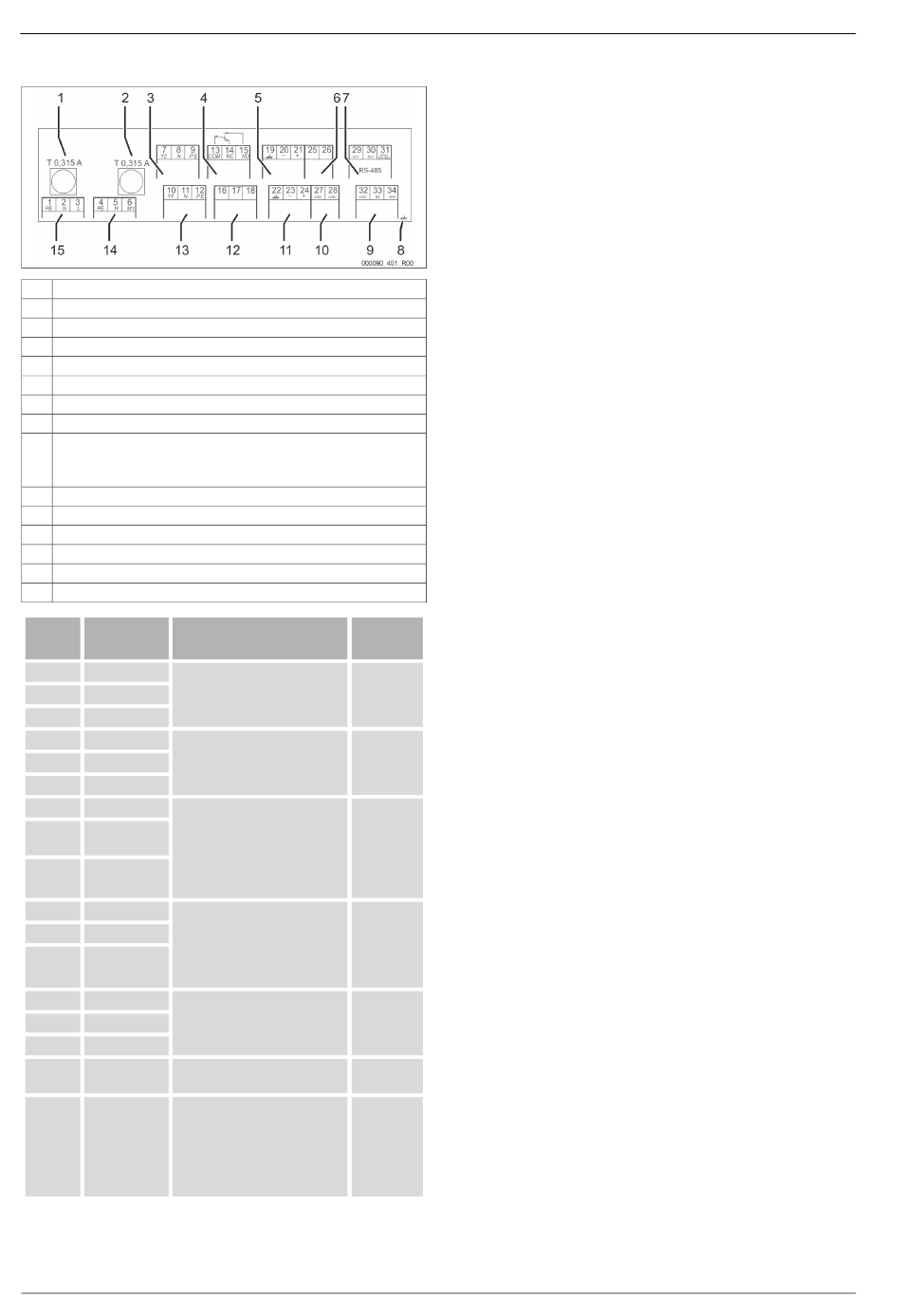

6.5.1 Svorkový plán
Poistka „L" pre elektroniku a magnetické ventily
1
Poistka „N" pre magnetické ventily
2
Magnetický ventil (nie pri guľovom kohúte motora)
3
4 Hromadné hlásenie
Nevyužité
5
Nevyužité
6
7

Rozhranie RS-485

8 Tienenie
9 Digitálne vstupy
•
Vodomer
•
Nedostatok vody
Nevyužité
10
11 Analógový vstup pre tlak
Externá požiadavka dopĺňania (len pri „Levelcontrol")
12
Nevyužité
13
Nevyužité
14
Sieťové napájanie
15
Číslo
Signál
svorky
1 PE
Napájanie 230 V cez kábel so
2 N
sieťovou zástrčkou.
3 L
13 COM
Hromadné hlásenie
14 NC
(bezpotenciálové).
15 NO
voľné Externá požiadavka dopĺňania pri
16
úrovňovo závislom dopĺňaní.
Napájanie
•
17
(230 V)
Napájanie
(Nastavte riadenie na
18
„Levelcontrol" )
(230 V)
22 PE (tienenie) Analógový vstup Tlak.
•
23 - tlak (Signál)
•
24 + tlak (+ 18 V)
29 A
30 B Rozhranie RS-485.
31 GND
+ 24 V
32 Napájanie pre E1 a E2.
(napájanie) E1
Kontaktný vodomer (napr. vo
„Fillset Impuls")
•
33 E1
•
146 — Slovensky
Kabeláž
Funkcia
Z výroby
zo strany
konštrukcie,
opcia
zo strany
Napríklad z riadenia na
konštrukcie,
udržanie tlaku.
opcia
Pre zobrazenie na displeji.
Pre aktiváciu dopĺňania
Z výroby
Pre variantu dopĺňania
„Magcontrol"
zo strany
konštrukcie,
opcia
Premostené z
výroby
zo strany
Slúži k vyhodnoteniu
konštrukcie,
dopĺňania.
opcia
Kontakt 32/33 zatvorený =
počítací impulz.
Fillcontrol Auto —29.07.2024
6.5.2 Rozhranie RS-485
Nasledujúce funkcie sa môžu využívať cez rozhranie:
• vyžiadanie všetkých informácií z riadenia.
–
Tlak
– Prevádzkové stavy čerpadla.
– Kumulované množstvo kontaktného vodomeru „FQIRA +".
– Všetky hlásenia,  9.3 "Hlásenia",  151.
– Všetky záznamy pamäte chýb.
•
Komunikácia s riadiacimi centrálami.
•
Komunikácia s inými prístrojmi.

Upozornenie!
Vyžiadajte si protokol rozhrania RS-485 v prípade potreby od
zákazníckeho servisu podniku firmy Reflex.
•
Detaily k prípojkám.
• Informácie k ponúkanému príslušenstvu.
6.5.2.1 Prípojka rozhrania RS-485
Pripojte rozhranie nasledovne:
Použite pre pripojenie rozhrania nasledujúci kábel:
1.
– Liycy (TP), 4 × 2 × 0,8, maximálna celková dĺžka zbernice 1000 m.
Pripojte rozhranie na svorky 29, 30, 31 dosky plošných spojov v skriňovom
2.
rozvádzači.
–
Pre pripojenie rozhrania,  6.5 "Elektrická prípojka",  145.
Pri použití prístroja v spojení s riadiacou centrálou, ktorá nepodporuje žiadne
3.
rozhranie RS-485 (napríklad rozhranie RS-232), použite adaptér.
Potvrdenie o montáži a potvrdenie o uvedení do
6.6
prevádzky

Upozornenie!
Potvrdenie o montáži a potvrdenie o uvedení do prevádzky sa nachádza
na konci návodu na obsluhu.
7 Prvotné uvedenie do prevádzky

Upozornenie!
Potvrďte odbornú montáž a uvedenie do prevádzky v potvrdení o montáži
a uvedení do prevádzky. Toto je predpokladom pre nároky na poskytnutie
záruky.
– Nechajte previesť prvotné uvedenie do prevádzky a ročnú údržbu
prostredníctvom zákazníckeho servisu podniku firmy Reflex.
7.1 Predpoklady pre uvedenie do prevádzky
Prístroj je pripravený pre prvotné uvedenie do prevádzky, keď sú ukončené práce
popísané v kapitole Montáž. Dodržujte nasledujúce pokyny k prvotnému uvedeniu
do prevádzky:
• Montáž prístroja sa uskutočnila.
•
Prípojky na strane vody k systému zariadení sú vytvorené.
•
Uzavieracie kohúty prístroja sú zatvorené.
– Uzavierací kohút dopĺňacieho potrubia „DC" k systému zariadení.
– Uzavierací kohút dopĺňacieho potrubia „WC" k vodovodnej sieti s
čerstvou vodou.
• Monitorovanie tlaku „PIS" je pripravené na prevádzku.
• Elektrická prípojka je vyrobená podľa platných národných a miestnych
predpisov.
Zaistite napájanie 230 V prostredníctvom kontaktného uzáveru sieťovej zástrčky.
Riadenie sa nachádza v zastavovacej prevádzke.
