Montering
6.3.2

Hydraulisk anslutning

6.3.2.1 Anslutning till anläggningssystemet

Obs!
När pumpen går igång inuti enheten uppstår vibrationer. Dessa avger
starka ljud i anläggningens rörledningar.
–
Anslut rörledningarna till enhetens anslutningar flexibelt.

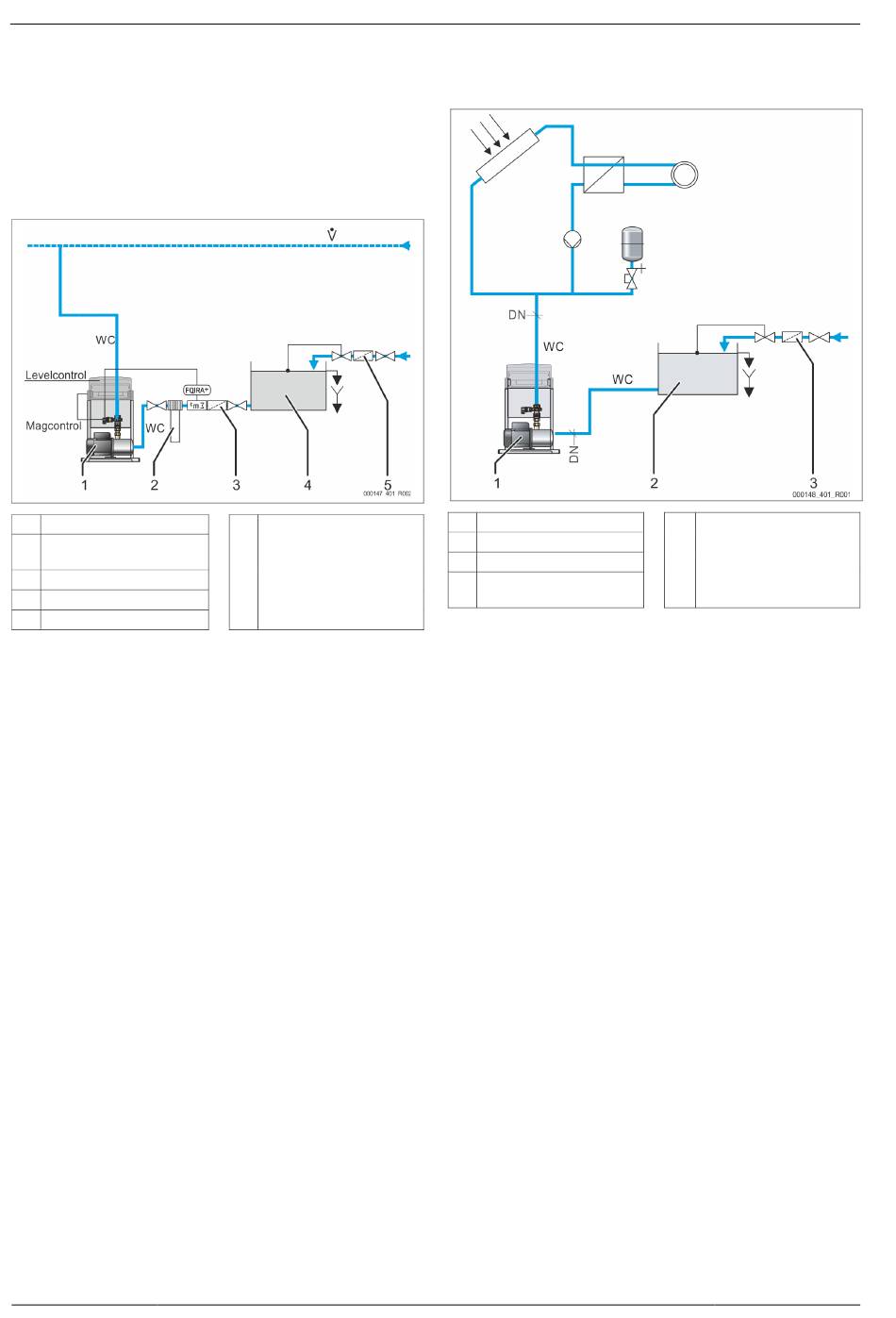

Anslutning till anläggningssystemet med en nätavskiljningsbehållare för
eftermatning av färskvatten.
Pump "PU"
1
2 Avhärdningsanläggning
"Fillsoft"
3 Kontaktvattenmätare
Nätavskiljningsbehållare "BT"
4
Smutsfälla "ST"
5
Iaktta följande villkor för uppställning och anslutning av en öppen
nätavskiljningsbehållare.
•
Eftermatningstemperaturer upp till 70 °C.
•
Rörledningslängder,  6.3.1 "Golvmontering",  243.
•
Utgång från nätavskiljningsbehållaren minst 100 mm ovanför
suganslutningen till pumpen "PU".
• Sugledning "WC" till pumpen "PU" med kontinuerlig stigning till
nätavskiljningsbehållaren.

Obs!
Vid eftermatningstemperaturer > 70 °C och vid en användning i
anläggningssystem utan nätavskiljningsbehållare krävs en planering i
enlighet med de lokala förhållandena,  12.1 "Reflex kundtjänst",
 254.
244 — Svenska
WC Eftermatningsledning för
färskvatten
•
sugledning till pumpen
•
tryckledning till
anläggningssystemet
Fillcontrol Auto —29.07.2024
6.4

Kopplings- och eftermatningsvarianter

Exempelillustration av den tryckberoende eftermatningen av vatten i en
solvärmeanläggning med ett membran-tryckexpansionskärl.
Pump "PU"
1
Nätavskiljningsbehållare "BT"
2
Smutsfälla "ST"
3
DN Eftermatningsledningarnas
nominella vidd
I anläggningssystem med ett membran-tryckexpansionskärl övervakar tryckgivaren
"PIS" i enheten eftermatningen av färskvatten. Om det nödvändiga fyllnadstrycket
för eftermatning av vatten underskrids, utlöser tryckgivaren en signal till enhetens
styrning. Styrningen kopplar in pumpen. Färskvatten ur nätavskiljningsbehållaren
eftermatas till anläggningssystemet.
Gör så här:
Ställ in enheten på "Magcontrol" i styrningens kundmeny,  9.2.1
1.
"Kundmeny",  250.
2. Anslut tryckledningen i närheten av anslutningen från membran-
tryckexpansionskärlet.
–
Därigenom säkerställer du att det nödvändiga fyllnadstrycket för
eftermatning av färskvatten registreras via tryckgivaren "PIS".
–
För beräkning av fyllnadstrycket,  7.2 "Bestämma lägsta drifttryck P0
för styrningen",  246.
3. Underskrid inte de nödvändiga nominella storlekarna för
eftermatningsledningarna "WC",  6.3.1 "Golvmontering",  243".
–
Därigenom undviker du en oönskad taktning av eftermatningen.
Använd för solvärmeanläggningar nätavskiljningsbehållaren "BT" för
4.
beredning av vatten-glykol-blandningen.
–
Dimensionera nätavskiljningsbehållarens storlek med minst 1,5 gånger
anläggningsvolymen.
WC Eftermatningsledningar
•
sugledning till pumpen
"PU"
•
tryckledning till
anläggningssystemet
