HUOMIO
Paineella ulos tulevasta nesteestä johtuva loukkaantumisvaara.
Jos asennus-, purku- tai huoltotöissä on sattunut virheitä, liitäntöjen
läheisyydessä voi syntyä palovammoja tai loukkaantumisia, kun paineenalaista
kuumaa vettä tai kuumaa höyryä virtaa yhtäkkiä ulos.
•
Varmista asianmukainen asennus, purkaminen tai huolto.
•
Varmista, että laitteisto on paineeton, ennen kuin aloitat asennuksen,
purkamisen tai liitäntöjen huoltotyöt.
VAROITUS
Suuresta painosta aiheutuva loukkaantumisvaara
Laitteet ovat painavia. Se aiheuttaa fyysisten vammojen ja tapaturmien riskin.
•
Käytä kuljetukseen ja asennukseen sopivia nostolaitteita.
4

Laitteen kuvaus

4.1

Kuvaus

Laite on jälkisyöttöasema, jota käytetään veden paineen säilyttämiseen ja tuoreen
veden syöttämiseen laitteistojärjestelmään.
•
Pumppu imee vettä verkonerotussäiliön kautta tuorevesiverkosta ja siirtää
sen laitteistojärjestelmään.
•
Ohjaus säätelee ja valvoo lisäsyöttöprosessia.
Laite sopii seuraaviin laitteistojärjestelmiin:
•
Kuumavesijärjestelmät
•
Jäähdytysvesijärjestelmät
•
Aurinkoenergiakierrot
Laitetta käytetään yhdistettynä asennuspaikan avoimeen verkonerotussäiliöön.

Huomautus!
Käyttö on mahdollista myös ilman verkonerotussäiliötä.
–
Yksilölliseen suunnitteluun ja säätämiseen antaa neuvoja  12.1
"Reflexin tehtaan asiakaspalvelu",  270.

Huomautus!
Aurinkosähkökiertoon on asennettava verkonerotussäiliö vesi-
glukoliseoksen takaamiseksi kiertoon.

Huomautus!
Laite soveltuu ensimmäiseen tuoreen veden lisäykseen
laitteistojärjestelmään.
4.2

Yleisesittely

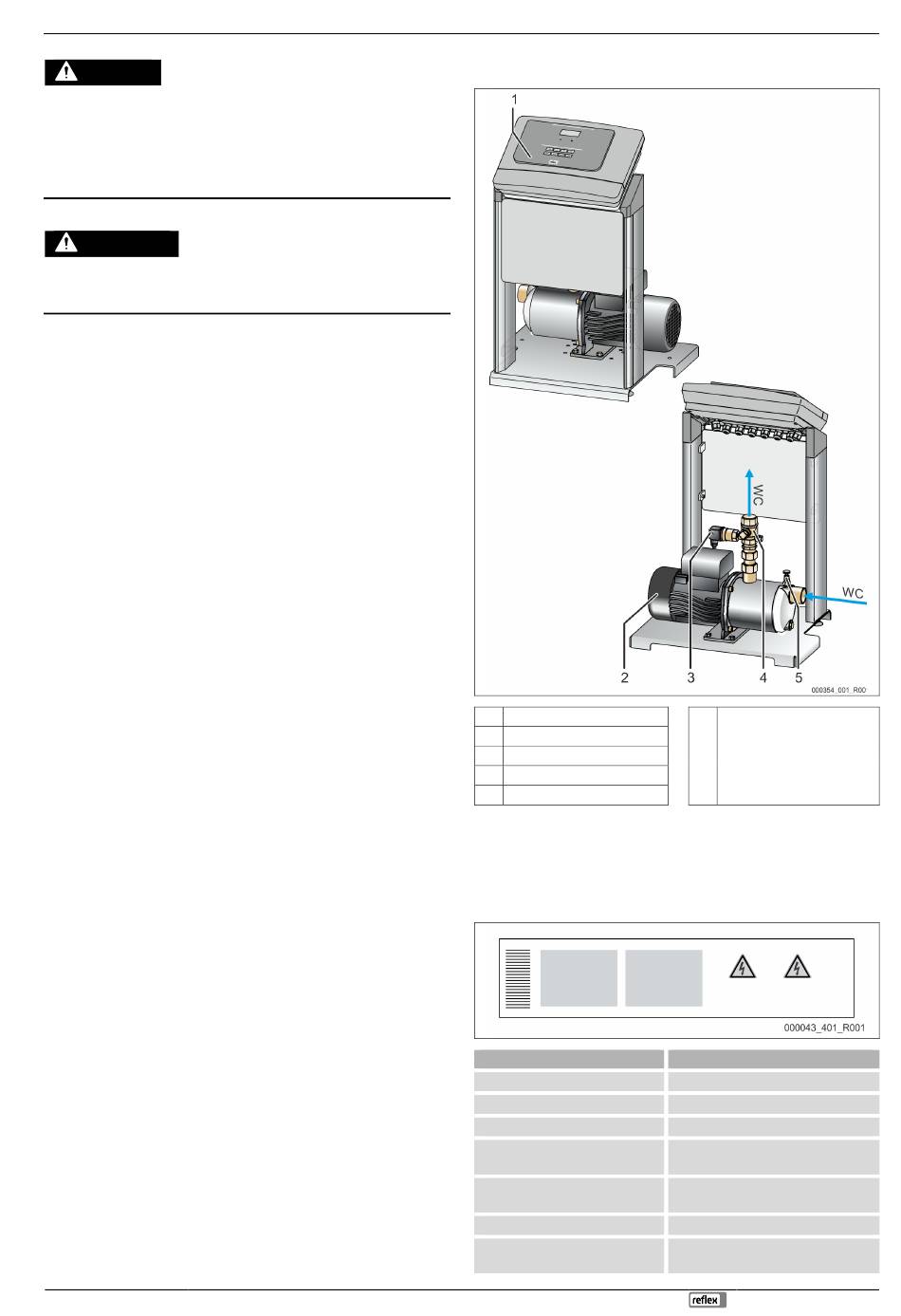

1 Control Basic -ohjaus
2 Paineanturi "PIS"
3 Laitteiston sulkuhana "BV"
4 Ilmanpoistoruuvi "AV"
5 Pumppu
4.3 Merkintä
4.3.1

Tyyppikilpi

Katso tyyppikilvestä valmistajan tiedot, valmistusvuosi, valmistusnumero sekä
tekniset tiedot.
Tyyppikilven merkintä
Type
Serial No.
min. / max. allowable pressure P
max. continuous operating
temperature
min. / max. allowable temperature /
flow temperature TS
Year built
min. operating pressure set up on
shop floor
Fillcontrol Auto —29.07.2024
Laitteen kuvaus
WC Tuoreen veden
lisäsyöttöletkujen liitännät
•
Imuletku pumpulle
•
Paineletku
laitteistojärjestelmään
Merkitys
Laitteen nimi
Sarjanumero
Pienin/suurin sallittu paine
Suurin sallittu lämpötila jatkuvassa
käytössä
Pienin/suurin sallittu lämpötila /
syöttölämpötila TS
Valmistusvuosi
Tehtaalla asetettu pienin käyttöpaine
Suomi — 257
