Τοποθέτηση Σε Δάπεδο; Υδραυλική Σύνδεση - Reflex Fillcontrol Auto Original Operating Manual

νερού θα καταγράφεται από τον αισθητήρα πίεσης της συσκευής. Η πίεση
πλήρωσης εξαρτάται από την ελάχιστη πίεση λειτουργίας του συστήματος της
εγκατάστασης. Για τον υπολογισμό της ελάχιστης πίεσης λειτουργίας βλ.  7.2
"Υπολογισμός ελάχιστης πίεσης λειτουργίας P0 για το σύστημα ελέγχου",  332.
Για τη συναρμολόγηση εκτελέστε τα παρακάτω βήματα:
Τοποθετήστε τη συσκευή.
1.
Συνδέστε την παροχή νερού με την εγκατάσταση και τη συσκευή.
2.
– Χρησιμοποιήστε για τους αγωγούς τις ίδιες διαστάσεις των
συνδέσεων της συσκευής.
Συνδέστε, αν χρειάζεται, τις διεπαφές σύμφωνα με το διάγραμμα
3.
ακροδεκτών.

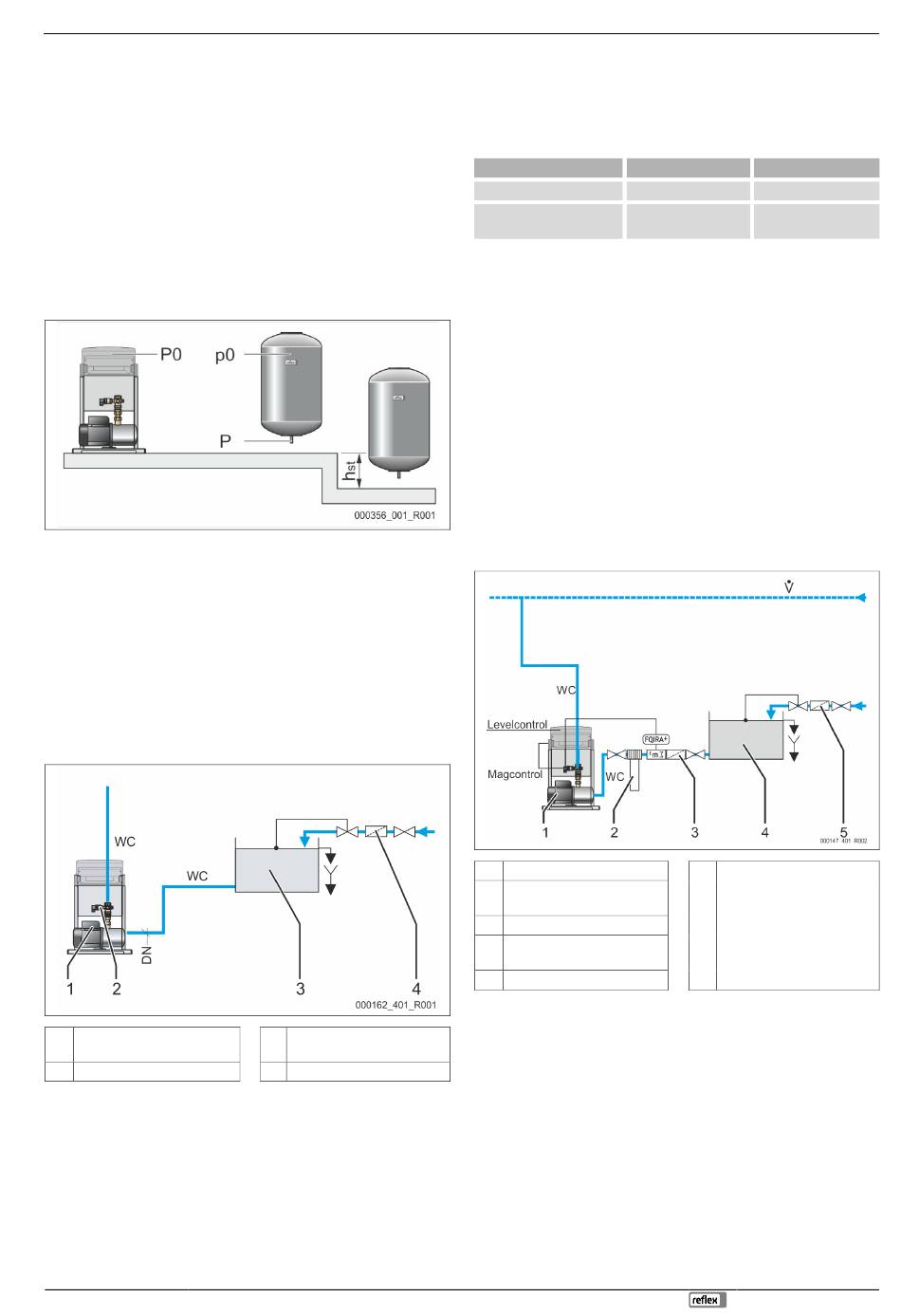

Τοποθέτηση σε δάπεδο
6.3.1
Η συσκευή τοποθετείται στο δάπεδο. Ο πελάτης πρέπει να επιλέξει τα μέσα
στερέωσης ανάλογα με την ποιότητα του δαπέδου.
Προσέξτε τα παρακάτω σημεία:
• Μην τοποθετείτε τη συσκευή πολύ μακριά από το δοχείο διαστολής για
αντιστάθμιση της πίεσης με μεμβράνη. Έτσι διασφαλίζεται ότι ο αισθητήρας
πίεσης PIS θα μπορεί να μετρά την πίεση πλήρωσης.
• Πρέπει να είναι εφικτός ο χειρισμός των εξαρτημάτων.
• Διασφαλίστε τη δυνατότητα τροφοδοσίας των συνδετικών αγωγών.
Υπόδειξη!

Το στατικό ύψος h απαιτείται για τον υπολογισμό της ελάχιστης πίεσης
st
λειτουργίας του συστήματος της εγκατάστασης.
Τοποθέτηση συμπεριλαμβανόμενου δοχείου απομόνωσης δικτύου επί
τόπου στην εγκατάσταση
Αντλία «PU»
1
Αισθητήρας πίεσης PIS
2
Κατά την τοποθέτηση προσέξτε τα παρακάτω:
• τις θερμοκρασίες περιβάλλοντος, που πρέπει να είναι έως 35°C
• το μήκος του σωληνωτού αγωγού (βλέπε πίνακα)
• τη σύνδεση αναπλήρωσης WC, που πρέπει να βρίσκεται τουλάχιστον
100 mm επάνω από τη σύνδεση αναρρόφησης της αντλίας PU.
• την ελάχιστη διάμετρο του αγωγού αναρρόφησης και του αγωγού πίεσης
(βλ. πίνακα).
• την τήρηση του προτύπου EN 1717
• τον συνιστώμενο ονομαστικό όγκο του δοχείου απομόνωσης δικτύου που
πρέπει να είναι ≤ 200 l
Δοχείο απομόνωσης δικτύου
3
BT
Φίλτρο ρύπων «ST»
4
Fillcontrol Auto —29.07.2024
• την ύπαρξη μιας διάταξης υπερχείλισης με επαρκείς διαστάσεις ανάλογα με
τη μέγιστη παροχή.
• την εγκατάσταση διάταξης φραγής στην παροχή του δοχείου απομόνωσης
δικτύου.
Ονομαστικά μεγέθη του αγωγού αναρρόφησης και του αγωγού πίεσης σε
συνάρτηση με την απαιτούμενη πίεση αναπλήρωσης
Πίεση αναπλήρωσης
> 3,7 bar
Αγωγός πίεσης ≤ 10 m
DN 32
Αγωγός
DN 32
αναρρόφησης ≤ 2 m
Υπόδειξη!

Σε περίπτωση τοποθέτησης στο ίδιο επίπεδο, η ελάχιστη πίεση
λειτουργίας P στο μενού πελάτη μπορεί να ρυθμιστεί στην αρχική πίεση
0
του δοχείου διαστολής για αντιστάθμιση της πίεσης με μεμβράνη
p
0
MAG, διαφορετικά απαιτείται διόρθωση με hst,  7.2 "Υπολογισμός
ελάχιστης πίεσης λειτουργίας P0 για το σύστημα ελέγχου",  332.
Υδραυλική σύνδεση
6.3.2
6.3.2.1 Σύνδεση στο σύστημα της εγκατάστασης
Υπόδειξη!

Η λειτουργία της αντλίας στη συσκευή προκαλεί κραδασμούς. Οι
κραδασμοί αυτοί μεταφέρουν δυνατούς θορύβους στις σωληνώσεις της
εγκατάστασης.
– Συνδέστε τις σωληνώσεις στη συσκευή με εύκαμπτους
συνδέσμους.
Σύνδεση στο σύστημα της εγκατάστασης με δοχείο απομόνωσης δικτύου για την
αναπλήρωση καθαρού νερού.
Αντλία «PU»
1
Εγκατάσταση αποσκλήρυνσης
2
Fillsoft
Μετρητής νερού με επαφή
3
Δοχείο απομόνωσης δικτύου
4
BT
Φίλτρο ρύπων «ST»
5
Λάβετε υπόψη τις παρακάτω συνθήκες για την τοποθέτηση και τη σύνδεση ενός
ανοικτού δοχείου απομόνωσης δικτύου.
• Θερμοκρασίες αναπλήρωσης έως 70°C
– μήκη σωληνωτών αγωγών,  6.3.1 "Τοποθέτηση σε δάπεδο",  329.
• Αποβολή από το δοχείο απομόνωσης δικτύου τουλάχιστον 100 mm επάνω
από τη σύνδεση αναρρόφησης της αντλίας PU.
• Αγωγός αναρρόφησης WC προς την αντλία PU με σταθερή αύξηση προς το
δοχείο απομόνωσης δικτύου.
Υπόδειξη!

Σε θερμοκρασίες αναπλήρωσης > 70 °C και σε περίπτωση χρήσης σε
συστήματα εγκαταστάσεων χωρίς δοχείο απομόνωσης δικτύου,
απαιτείται σχεδιασμός σύμφωνα με τις τοπικές συνθήκες,  12.1
"Τμήμα εξυπηρέτησης πελατών της Reflex",  341.
Συναρμολόγηση
≤ 3,7 bar
DN 40
DN 40
WC Αγωγοί αναπλήρωσης για
καθαρό νερό
• Αγωγός αναρρόφησης
προς την αντλία
• Αγωγός πίεσης προς το
σύστημα της
εγκατάστασης
Ελληνικά — 329
