Περιγραφή συσκευής
Εναπομένοντες κίνδυνοι
3.6
Η συσκευή αυτή είναι κατασκευασμένη με βάση την πλέον σύγχρονη τεχνολογία.
Ωστόσο ποτέ δεν μπορούν να αποκλειστούν οι εναπομένοντες κίνδυνοι.
ΠΡΟΦΥΛΑΞΗ
Κίνδυνος εγκαύματος από καυτές επιφάνειες
Στα συστήματα θέρμανσης, οι υψηλές θερμοκρασίες των επιφανειών
ενδέχεται να προκαλέσουν δερματικά εγκαύματα.
• Φοράτε προστατευτικά γάντια.
• Τοποθετήστε τις σχετικές προειδοποιητικές υποδείξεις κοντά στη
συσκευή.
ΠΡΟΦΥΛΑΞΗ
Κίνδυνος τραυματισμού από υγρό που εξέρχεται υπό πίεση
Σε περίπτωση εσφαλμένης συναρμολόγησης, αποσυναρμολόγησης ή
συντήρησης των συνδέσεων ενδέχεται να προκληθούν εγκαύματα και
τραυματισμοί, αν ξαφνικά εκτοξευθεί με πίεση καυτό νερό ή καυτός ατμός.
• Διασφαλίστε την ορθή εκτέλεση των εργασιών τοποθέτησης, αφαίρεσης
ή συντήρησης.
• Βεβαιωθείτε ότι η πίεση στην εγκατάσταση έχει εκτονωθεί, προτού
εκτελέσετε εργασίες συναρμολόγησης, αποσυναρμολόγησης ή
συντήρησης στις συνδέσεις.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Κίνδυνος τραυματισμού από μεγάλο βάρος
Οι συσκευές έχουν μεγάλο βάρος. Αυτό ενέχει τον κίνδυνο σωματικών βλαβών
και ατυχημάτων.
• Χρησιμοποιείτε για τη μεταφορά και τη συναρμολόγηση τους
κατάλληλους μηχανισμούς ανύψωσης.
Περιγραφή συσκευής
4
Περιγραφή
4.1
Η συσκευή είναι ένας σταθμός αναπλήρωσης που χρησιμεύει στη διατήρηση της
πίεσης του νερού και την αναπλήρωση καθαρού νερού σε ένα σύστημα
εγκατάστασης.
• Η αντλία αναρροφά νερό μέσω ενός δοχείου απομόνωσης δικτύου από το
δίκτυο καθαρού νερού και το προωθεί στο σύστημα της εγκατάστασης.
• Το σύστημα ελέγχου ρυθμίζει και επιτηρεί τη διαδικασία αναπλήρωσης.
Η συσκευή ενδείκνυται για τα παρακάτω συστήματα εγκατάστασης:
• Συστήματα νερού θέρμανσης
• Συστήματα νερού ψύξης
• Κυκλώματα ηλιακών συστημάτων
Η χρήση της συσκευής πραγματοποιείται σε συνδυασμό με ένα ανοικτό δοχείο
απομόνωσης δικτύου επί τόπου στην εγκατάσταση.
Υπόδειξη!

Είναι δυνατή η χρήση χωρίς δοχείο απομόνωσης δικτύου.
– Για εξατομικευμένο σχεδιασμό και ρύθμιση,  12.1 "Τμήμα
εξυπηρέτησης πελατών της Reflex",  341.
Υπόδειξη!

Σε ένα σύστημα ηλιακού κυκλώματος πρέπει να έχει τοποθετηθεί το
δοχείο απομόνωσης δικτύου, προκειμένου να εξασφαλίζεται η παροχή
του μείγματος νερού-γλυκόλης για το κύκλωμα.
Υπόδειξη!

Με τη συσκευή είναι δυνατή μια πρώτη πλήρωση με καθαρό νερό στο
σύστημα της εγκατάστασης.
326 — Ελληνικά

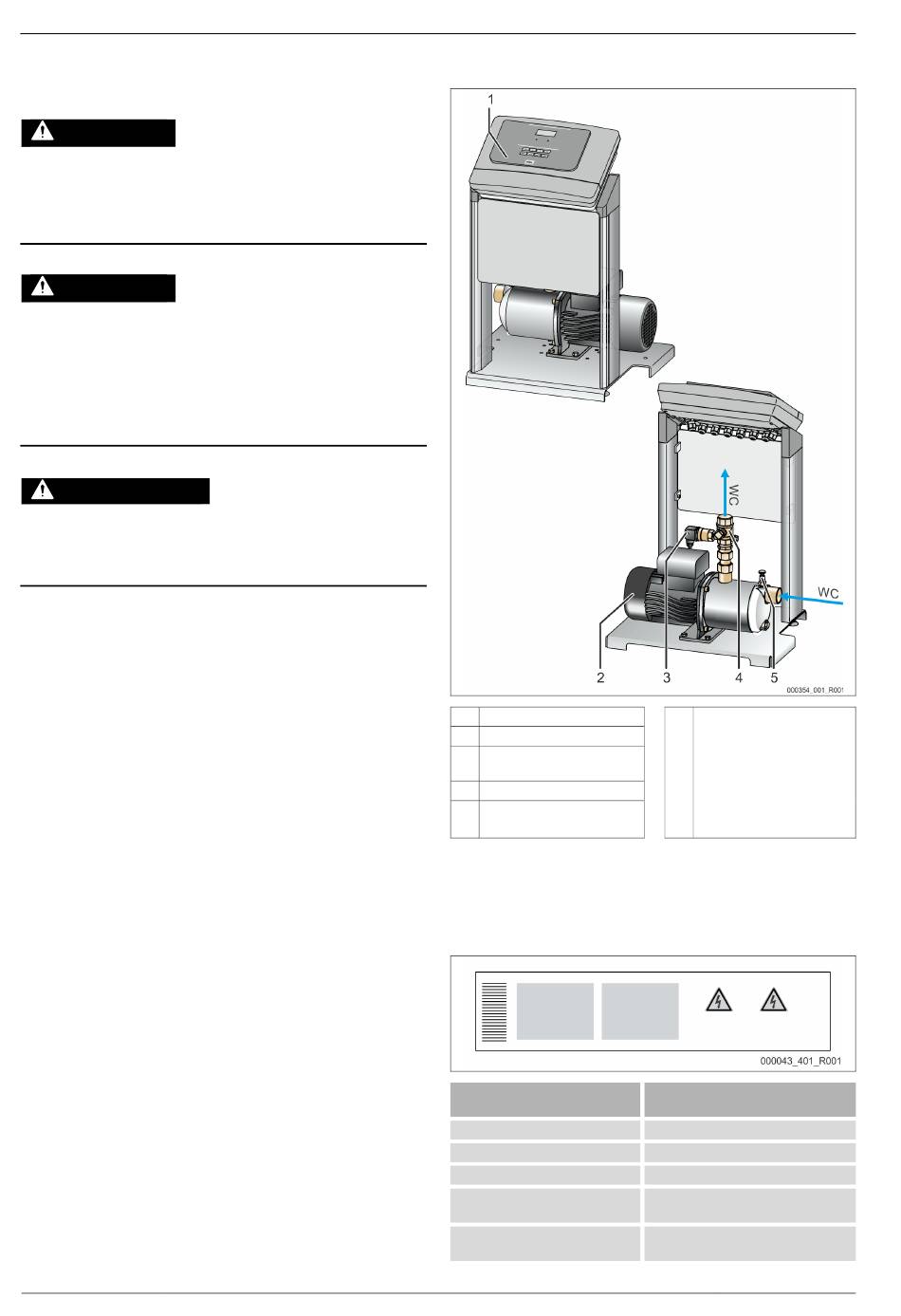

Συνοπτική απεικόνιση
4.2
Σύστημα ελέγχου Control Basic
1
Αισθητήρας πίεσης PIS
2
Κρουνός φραγής BV προς την
3
εγκατάσταση
Βίδα εξαέρωσης «AV»
4
Αντλία
5
Αναγνωριστικά στοιχεία
4.3
Πινακίδα τύπου
4.3.1
Μπορείτε να βρείτε τις πληροφορίες κατασκευαστή, έτους κατασκευής, κωδικού
κατασκευής, καθώς και τα τεχνικά χαρακτηριστικά στην πινακίδα τύπου.
Πληροφορίες στην πινακίδα
τύπου
Type
Serial No.
min. / max. allowable pressure P
max. continuous operating
temperature
min. / max. allowable temperature /
flow temperature TS
Fillcontrol Auto —29.07.2024
WC Συνδέσεις των αγωγών
αναπλήρωσης για καθαρό
νερό
• Αγωγός αναρρόφησης
προς την αντλία
• Αγωγός πίεσης προς το
σύστημα της
εγκατάστασης
Επεξήγηση
Ονομασία συσκευής
Αριθμός σειράς
Ελάχιστη / μέγιστη επιτρεπόμενη πίεση
Μέγιστη θερμοκρασία συνεχούς
λειτουργίας
Ελάχιστη / μέγιστη επιτρεπόμενη
θερμοκρασία / θερμοκρασία εισόδου TS
