Elektrisk Tilslutning; Klemskema - Reflex Fillcontrol Auto Original Operating Manual

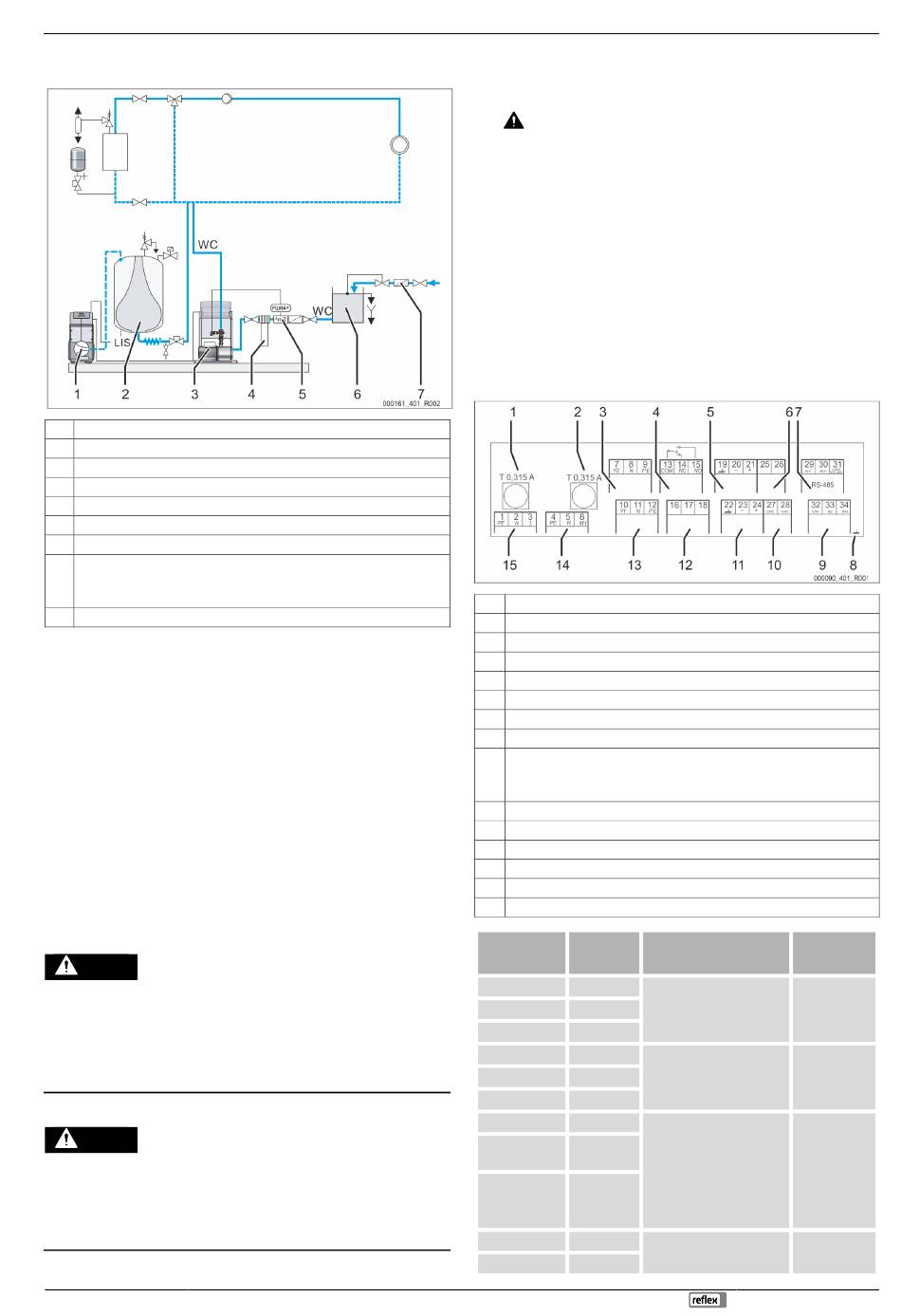

Eksempel på niveau-afhængig efterfødning af vand i et anlægssystem med en
trykholdestation.
1 Styreenhed med kompressor med trykholdefunktion
2 Ekspansionsbeholder til trykholdefunktionen
3 Pumpe "PU"
4 Afhærdningsanlæg "Fillsoft", ekstraudstyr efter ønske
5 Kontaktvandmåler, ekstraudstyr efter ønske
6 Netsepareringsbeholder "BT"
7 Snavssamler "ST"
WC Efterfødningsledning
•
Sugeledning til pumpen "PU"
•
Trykledning til anlægssystemet
LIS Trykmåledåse til bestemmelse af niveauet i ekspansionsbeholderen
En trykholdestation er udstyret med en overvågning af niveauet i
ekspansionsbeholderen. Hvis mindsteniveauet i ekspansionsbeholderen
underskrides, udløses der et signal fra trykholdestationen til enhedens styring.
Styringen tænder for pumpen. Der efterfødes med rent vand til anlægssystemet fra
netsepareringsbeholderen.
Gør som følger:
Indstil enheden på "Levelcontrol" i styringens kundemenu  9.2.1
1.
"Kundemenu",  218.
2. Påfyldningstrykket til efterfødningen med rent vand skal være mindst 1,7 bar
højere end det minimale driftstryk"P
minimale driftstryk P0", 
214.

Bemærk!
Det er muligt at kombinere enheden med afhærdningsanlæg (f.eks.
Fillsoft) og fås som valgfrit ekstraudstyr  4.6 "Valgfrit ekstraudstyr",
 210.
6.5

Elektrisk tilslutning

FARE
Livsfarlige kvæstelser ved elektrisk stød.
Ved berøring af strømførende dele er der fare for livsfarlige kvæstelser.
•
Forvis dig om, at strømmen til anlægget, som enheden installeres på, er
afbrudt.
•
Forvis dig om, at andre ikke kan tænde for anlægget igen.
•
Forvis dig om, at det kun er en elektriker, der udfører installationsarbejde
på den elektriske tilslutning af apparatet og kun efter de gældende regler.
FARE
Livsfarlige kvæstelser ved elektrisk stød
Selv om netstikket til spændingsforsyningen trækkes ud, kan der være påtrykt
en spænding på 230 V på dele af bundkortet.
•
Afbryd styringen til enheden fuldstændigt fra spændingsforsyningen, før
afdækningerne tages af.
•
Kontroller, at bundkortet ikke er påtrykt spænding.
"  7.2 "Bestemmelse af styringens
0
Fillcontrol Auto —29.07.2024
De efterfølgende beskrivelser gælder for standardanlæg og omfatter kun de
nødvendige tilslutninger på opstillingsstedet.
1. Sluk for strømmen til anlægget, og husk at sikre mod genindkobling.
2. Tag afdækningen af.
FARE Livsfarlig personskade ved elektrisk stød. Selv om netstikket til
spændingsforsyningen trækkes ud, kan der være påtrykt en spænding på
230 V på dele af bundkortet. Afbryd styringen til enheden fuldstændigt fra
spændingsforsyningen, før afdækningerne tages af. Kontroller, at bundkortet
ikke er påtrykt spænding.
3. Brug en egnet kabelforskruning til det pågældende kabel. F.eks. M16 eller
M20.
4. Træk alle kabler, der skal monteres, gennem kabelforskruningen.
5. Tilslut alle kabler iht. klemskemaet.
–
Husk at sikre enhedens tilslutningsledninger på opstillingsstedet,  5
"Tekniske data",  210.
6. Monter afdækningen.
7. Slut netstikket til spændingsforsyningen 230 V.
8. Tænd for anlægget.
Den elektriske tilslutning er afsluttet.
6.5.1

Klemskema

1 Sikring "L" til elektronik og magnetventiler
2 Sikring "N" til magnetventiler
3 Magnetventil (ikke ved motorkuglehane)
4 Kombinationsmelding
5 Bruges ikke
6 Bruges ikke
7 Grænseflade RS-485
8 Skærm
9 Digitale indgange
•
Vandmåler
•
Vandmangel
10 Bruges ikke
11 Analogindgang til tryk
12 Ekstern rekvisition på efterfødning (kun ved "Levelcontrol")
13 Bruges ikke
14 Bruges ikke
15 Nettilførsel
Klemmenummer Signal
1 PE
230 V-spændingsforsyning
2 N
via kabel med netstik.
3 L
13 COM
Kombinationsmelding
14 NC
(potentialfri).
15 NO
Ekstern rekvirering af
16 fri
efterfødning ved
Efterfødning
17 niveauafhængig efterfødning.
(230 V)
•
Efterfødning
18
(Indstil styringen på
(230 V)
"Levelcontrol")
22 PE (skærm)
Analogindgang Tryk.
•
23 - Tryk (signal)
Installation
Funktion Ledningsnet
Ab fabrik
På
opstillingsstedet,
ekstraudstyr
På
F.eks. fra en opstillingsstedet,
trykholdestation. ekstraudstyr
Ab fabrik
Til visning på displayet.
