Монтаж

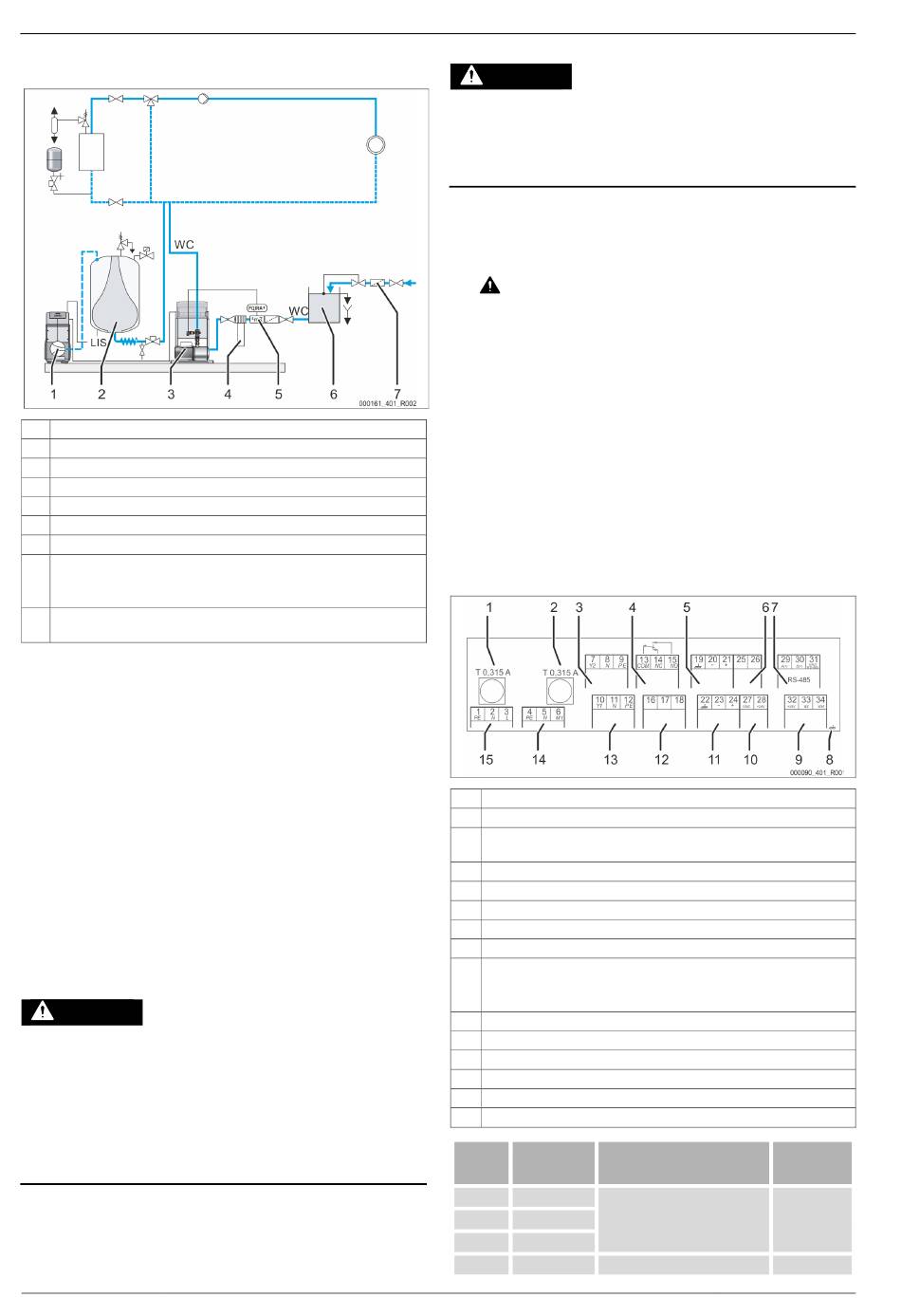

Пример подпитки водой по уровню в системе со станцией компенсации
давления.
Блок управления с компрессором для компенсации давления
1
Расширительный резервуар для компенсации давления
2
Насос «PU»
3
Умягчительная установка «Fillsoft», опциональное оснащение
4
Контактный водомер, опциональное оснащение
5
Сетевой разделительный резервуар «BT»
6
Грязеуловитель «ST»
7
WC Линия подпитки
• Всасывающая линия к насосу «PU»
• Напорная линия к системе
LIS Месдоза для определения уровня наполнения расширительного
резервуара
Станция компенсации давления имеет функцию контроля уровня наполнения
расширительного резервуара. В случае нарушения минимального уровня в
расширительном резервуаре станция компенсации давления передает
сигнал в систему управления устройства. Система управления включает
насос. Свежая вода из сетевого разделительного резервуара подается в
систему.
Действовать следующим образом:
В пользовательском меню системы управления установить устройство
1.
на «Levelcontrol»,  9.2.1 "Пользовательское меню",  284.
Давление наполнения для подпитки свежей водой должно быть как
2.
минимум на 1,7 бар выше минимального рабочего давления «P
 7.2 "Определение для системы управления минимального рабочего
давления P0", 
279.
Указание!

Устройство можно комбинировать с умягчительными установками
(напр., Fillsoft, предлагается в качестве опционального оснащения),
 4.6 "Опциональное оснащение",  274.
Электрическое подключение
6.5
ОПАСНО
Угроза для жизни в случае поражения электрическим током.
Контакт с токоведущими деталями может привести к опасным для жизни
травмам.
• Убедиться в том, что установка, в которую монтируется устройство,
обесточена.
• Должна быть обеспечена защита от включения установки другими
лицами.
• Монтажные работы на электрическом присоединении устройства
должны проводиться только профессиональным электриком, с
соблюдением правил электротехники.
278 — Русский
ОПАСНО
Угроза для жизни при поражении электрическим током
Некоторые детали платы устройства могут оставаться под напряжением
230 В даже после отсоединения сетевого штекера от источника питания.
• Перед снятием крышек блока управления необходимо полностью
отключить устройство от источника электропитания.
• Убедиться в том, что плата обесточена.
Нижеследующие описания относятся к стандартным системам и
ограничиваются необходимыми присоединениями на месте монтажа.
Систему обесточить и заблокировать от включения.
1.
Снять крышку.
2.
ОПАСНО Опасные для жизни травмы при ударе электрическим
током. Некоторые детали платы устройства могут оставаться под
напряжением 230 В даже после отсоединения сетевого штекера от
источника питания. Перед снятием крышек блока управления
необходимо полностью отключить устройство от источника
электропитания. Убедиться в том, что плата обесточена.
Воспользоваться подходящим резьбовым кабельным соединением.
3.
Например, это M16 или M20.
Ввести все необходимые кабели через кабельное соединение.
4.
Подключить все кабели в соответствии со схемой соединений.
5.
– Следует учитывать данные о защите соединительных линий
устройства предохранителями,  5 "Технические характеристики",
 275.
Смонтировать крышку.
6.
Подключить сетевой штекер к источнику напряжения 230 В.
7.
Включить установку.
8.
Электрическое подключение завершено.
Схема соединений
6.5.1
Предохранитель «L» для электроники и электромагнитных клапанов
1
Предохранитель «N» для электромагнитных клапанов
2
»,
Электромагнитный клапан (не в сочетании с моторизованным
0
3
краном)
Общий сигнал
4
Не используется
5
Не используется
6
Интерфейс RS-485
7
Экран
8
Цифровые входы
9
• Водомер
• Нехватка воды
Не используется
10
Аналоговый вход для сигнала давления
11
Внешний запрос подпитки (только с «Levelcontrol»)
12
Не используется
13
Не используется
14
Сетевое питание
15
Номер
Сигнал
клеммы
1 PE
2 N
3 L
13 COM
Fillcontrol Auto —29.07.2024
Функция
Электропитание 230 В по
кабелю с сетевым штекером.
Кабельная
проводка
На заводе-
производителе
