Leveringsomfang; Valgfritt Tilleggsutstyr; Tekniske Data; Montasje - Reflex Fillcontrol Auto Original Operating Manual

Tekniske data

Magcontrol Intern signalledning for ettermatingsvarianten Magcontrol
•
Fra trykksensoren "PIS" til styringen
Ved hjelp av pumpen regulerer styringen av enheten ettermatingen av ferskvann
for anleggssystemet.
Følgende funksjoner blir overvåket av styringen:
•
Ettermatingstiden
•
Ettermatingssyklusene
•
Ettermatingsmengden med valgfri installasjon av kontaktvannteller
Overvåkingen oppdager mindre lekkasjer i anleggsnettet. Ved en lekkasje blir
ettermatingen av vann avbrutt av styringen hvis ettermatingstiden eller
ettermatingssyklusene overskrides. En integrert vannmangelbryter slår av pumpen
for å unngå tørrkjøring.
Med enheten kan de to ettermatingsvariantene "Magcontrol" eller "Levelcontrol"
stilles inn. Ettermatingsvariantene er avhengig av anleggssystemet.
•
Ettermating av vann i anleggssystem med membran-
trykkekspansjonsbeholder (Magcontrol).
Hvis minimum driftstrykk underskrides av anleggssystemet, gir trykksensoren
et signal til styringen. Styringen slår på pumpen. Ferskvann ettermates ut av
nettskillebeholderen og inn i anleggssystemet. For beregning av fylletrykket
inn i anleggssystemet,  7.2 "Registrere minimum driftstrykk P0 for styring",
 230.
•
Ettermating av vann i anleggssystem med en trykkholdestasjon
(Levelcontrol).
En trykkholdestasjon har en overvåking av fyllenivået i
ekspansjonsbeholderen. Hvis minimum fyllenivå underskrides, utløses det et
signal fra trykkholdestasjonen til styringen av enheten. Styringen slår på
pumpen. Ferskvann ettermates ut av nettskillebeholderen og inn i
anleggssystemet.
Ettermatingsvariantene stilles inn i kundemenyen,  9.2.1 "Kundemeny",  234.
Med kombinasjonen av tilleggsutstyr blir ytterligere funksjoner i styringen
overvåket ved behov.
Følgende komponenter kan fås som ekstra tilleggsutstyr:
•
Avherdingsanlegg "Reflex Fillsoft"
•
Kontaktvannmåler "FQIRA+".

Merk!
For ekstra tilleggsutstyr,  4.6 "Valgfritt tilleggsutstyr",  226.
4.5

Leveringsomfang

Leveringsomfanget blir beskrevet på leveringsbeviset, og innholdet vises på
pakken.
Gå fram på denne måten:
1. Kontroller umiddelbart etter at varen er ankommet om den er komplett og om
den er skadet.
2. Informer umiddelbart om eventuelle transportskader.
Grunnutrustning for ettermatingen:
•
Den formonterte enheten.
•
Bruksanvisning.
4.6

Valgfritt tilleggsutstyr

Følgende tilleggsutstyr kan fås til enheten:
•
Kontaktvannteller "FQIRA+".
•
Utvidelser for Reflex Basic-styringer.
–
Bussmoduler
•
Profibus DP
•
Ethernet

Merk!
Det leveres ut separate bruksanvisninger sammen med tilleggsutstyret.
226 — Norsk
5 Tekniske data
Tillatt omgivelsestemperatur
Kapslingsgrad
Lydtrykknivå
Elektrisk effekt
Elektrisk tilkobling
Sikring
Antall grensesnitt RS-485
vekt
høyde
bredde
dybde
tilkobling innløp
tilkobling utløp
transporteffekt
maks. innløpstrykk
maks. arbeidstrykk
Tillatt driftsovertrykk
Tillatt driftstemperatur

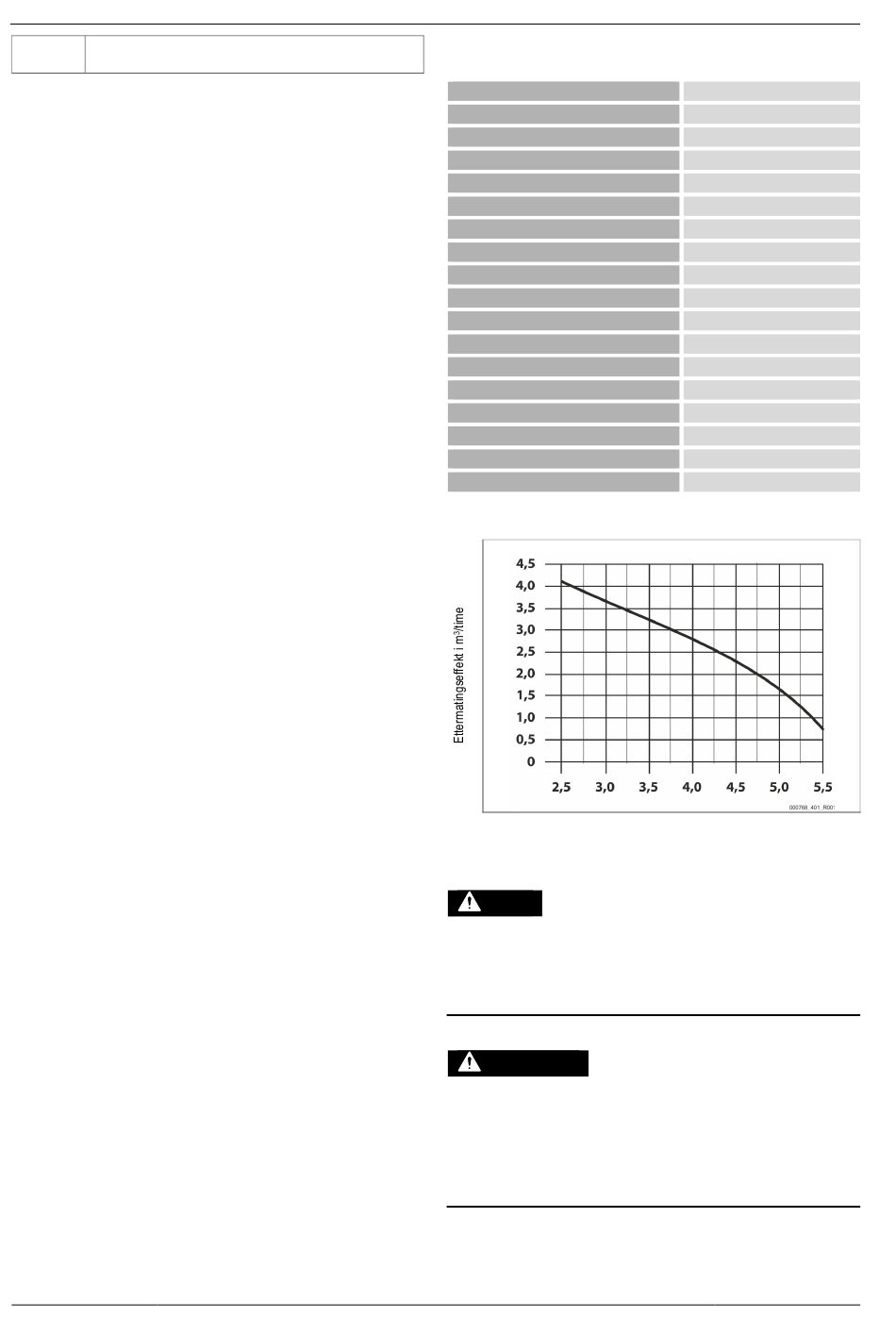

Effektdiagram
6

Montasje

FARE
Livsfarlige skader på grunn av strømstøt.
Berøring av strømførende komponenter fører til livsfarlige skader.
•
Sørg for at anlegget som apparatet monteres i er koblet spenningsfritt.
•
Sørg for at anlegget ikke kan slås på igjen av andre personer.
•
Sørg for at kun elektrikere utfører montasjearbeid på den elektriske
tilkoblingen til enheten og at det gjøres iht. elektrotekniske regler.
FORSIKTIG
Fare for personskade ved vann som kommer ut under trykk
Feil montering eller demontering eller feil utført vedlikeholdsarbeid på
tilkoblinger kan føre til forbrenninger og personskader hvis varmt vann eller
damp under trykk plutselig strømmer ut.
•
Kontroller at monteringen, demonteringen eller vedlikeholdsarbeidet er
utført fagmessig korrekt.
•
Kontroller at anlegget er trykkløst før du skal utføre montering,
demontering eller vedlikeholdsarbeid på tilkoblinger.
Fillcontrol Auto —29.07.2024
0 – 35 °C
IP 54
55 dB
750 W
230 V / 50 Hz
4 A
2
25,5 kg
690 mm
470 mm
440 mm
G 1 ¼"
G 1"
4,2 m³/t
10 bar
5,5 bar
10 bar
70 °C
Ettermatingstrykk i bar
